你是否也曾好奇，充电宝里那块小小的芯片，是如何掌控电流，安全地为电池注入能量的？今天，我们就来拆解这颗在无数DIY项目中立下汗马功劳的“心脏”——TC4056A。从看懂它的典型电路开始，到手把手教你打造一个属于自己的可靠充电宝，这篇攻略将打通你的任督二脉。

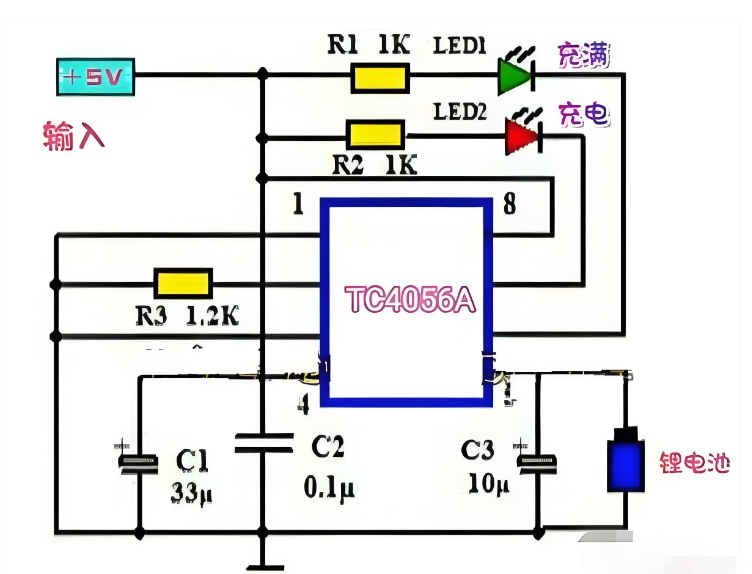

理解核心：TC4056A的典型应用电路
TC4056A是一款专为单节锂电池设计的线性充电管理芯片，它的工作逻辑清晰而严谨。其典型电路，是我们所有操作的起点。
一切围绕几个关键引脚展开。接入5V USB电源后，芯片便开始它的智能管理。当电池电压过低（低于约2.9V），它会先进入“涓流充电”模式，用小电流温柔唤醒，这是保护电池的第一道安全锁。
电池“苏醒”后，便进入快车道——恒流充电阶段。此时充电电流大小，由一个外接的编程电阻（RPROG）决定。公式很简单：电流 ≈ 1200 / 电阻阻值（kΩ）。比如，焊上一个1.2kΩ的电阻，就能设定大约1A的充电电流。这个电阻，是你掌控充电速度的旋钮。
当电池电压攀升至约4.2V（锂电满电电压），芯片自动切换为恒压模式，稳稳压住电压，电流则逐渐减小。直到电流变得很小，充电完成，指示灯状态随之改变，告诉你：“喂，电池饱了。”
别忘了温度保护脚（TEMP）。接上一个NTC热敏电阻贴在电池上，它就能实时监控温度，一旦过热或过冷，立刻暂停充电。这个安全功能，DIY时强烈建议保留。

从图纸到实物：外围元件的选择艺术
原理懂了，接下来就是为每个符号挑选合适的“实体演员”。
首先是设定电流的编程电阻RPROG。1A电流配1.2kΩ电阻是个平衡点，充电速度不错，发热也在可控范围。请务必选用精度1%的金属膜电阻，电流准不准就靠它了。
电容是电路的“稳定器”和“消声器”。在电源输入和电池输出端，都需要靠近芯片放置一组电容：一个10μF左右的电解电容或钽电容负责储能缓冲，再并联一个0.1μF的陶瓷电容专门滤除高频杂波。耐压值选10V或以上，留足余量。
指示灯LED按喜好选择，记得串个限流电阻（比如1kΩ）即可。热管理意识从这里就要建立：线性充电芯片像个“智能电阻”，输入电压和电池电压的差值会转化成热量。用标准5V给单节锂电（3.7V-4.2V）充电，压差适中。千万别用电压偏高的电源，否则芯片会热得烫手。

布局与布线：被忽视的稳定性基石
元件选好，怎么摆、怎么连，是“能用”和“好用”的分水岭。
核心口诀是“电源路径短而粗，地线扎实一点通”。给芯片供电的VIN走线和连接电池的BAT走线，要尽量短、尽量宽，减少电阻和发热。
接地是门学问。所有元件的接地端，最好用粗线集中连接到芯片GND引脚附近的一个“星形点”上，避免形成混乱的接地回路，能有效抑制噪音。
那个小小的0.1μF陶瓷电容，必须紧挨着芯片的电源引脚焊接，距离最好在一厘米以内。它是芯片高速运作时的“应急电源”，能瞬间提供电流，抑制干扰。
如果用了热敏电阻，它的走线要远离芯片和其他发热源，避免“感温失真”。

热管理：让芯片“冷静”工作的必修课
TC4056A个头小，散热能力有限。想让它在1A电流下稳定工作，散热措施不能省。
最直接的方法就是加装散热片。可以买专用于SOP-8封装的小型贴片散热片，用导热胶粘在芯片顶部。如果空间允许，把芯片的接地引脚（也是主要散热路径）用铜线引出来，焊到一块大的铜皮或金属外壳上，散热效果立竿见影。
优化工作条件是治本之策。确保输入电压是稳定的5V。如果不是急需快充，不妨把充电电流设定在500mA-700mA（对应电阻1.8kΩ-2.4kΩ），发热量会大幅下降，可靠性倍增。
利用好空气。给充电宝外壳在芯片位置开些通风孔。安装时让芯片朝上，利用热空气上升的原理自然散热。千万别把电路板裹得密不透风。

实战演练：构建一个简单的DIY充电宝
现在，让我们把所有知识拼装起来，制作一个最简单的单节18650充电宝。

1. 材料清单：TC4056A充电模块、一节优质18650电池及电池座、塑料项目盒、USB-A母座（输出）、Micro-USB/Type-C母座（输入）、导线、开关（可选）。

2. 电路连接：输入座的电源线接模块VIN，电池接模块BAT。注意：此处为简化模型，将输出座直接并联在电池两端（输出为电池电压3.7V-4.2V）。实用充电宝需额外增加升压至5V的模块。

3. 组装与调试：固定所有部件，确保连接牢固无短路。先不装电池，通电看输入指示灯是否正常。然后断电装电池，再通电，观察充电指示灯状态变化是否合乎逻辑（充电常亮/闪烁，充满熄灭/变灯）。

4. 安全测试：充电一段时间后，轻触芯片感受温度。如果烫到无法触碰，立即断电，检查是否电流设定过大或输入电压过高，并加强散热。
   走过这一趟从原理到实物的旅程，TC4056A对你来说，不再是一串陌生的型号。它变成了你手中一个可被理解、被操控的得力工具。每一次成功的点亮，都是理论照进现实的喜悦。
   电子DIY的乐趣，正源于这种从无到有的创造。一颗小小的充电芯片，背后是严谨的电源逻辑和安全哲学。动手去试，细心去调，你收获的不仅是一个自制的充电宝，更是一套解决实际问题的思维和方法。当你的作品开始为其他设备注入能量时，那份成就感，就是技术带给爱好者最纯粹的礼物。你打算用这个知识，去点亮你的什么创意呢？
