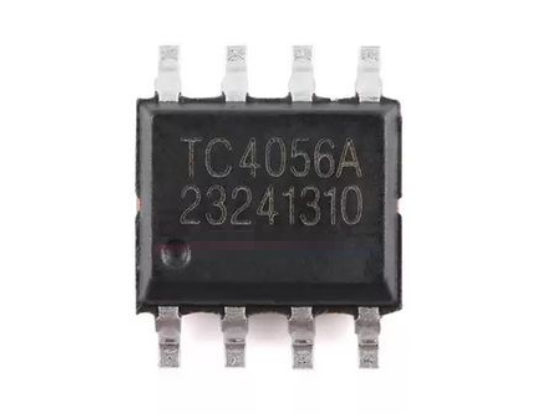

当你在户外徒步时，LED头灯电量告急，可曾想过——一颗不到一平方厘米的充电管理芯片，如何在狭小空间里，秒级恢复电力？TC4056A凭借简单的外围电路和精准的恒流恒压控制，成为各类小型电子设备的首选解决方案。

从原理到应用，下面六个维度，带你快速上手。

1. 恒流／恒压三阶段充电

锂电池的充电，就像给脸盆放水：

• 涓流预充：当电池电压低于2V，内部阻抗高，TC4056A自动将电流限定在≈50mA，避免“水花四溅”。

• 恒流阶段：电压达2V后，芯片全力输出预设电流，为电池补充70%~80%容量。

• 恒压收尾：当电压攀升至4.2V±1%，自动减流，直至电流降至约100mA，再优雅“止水”，杜绝过充隐患。

1. 外置电阻编程，调流如此简单

想要500mA？只需在PROG脚挂个2.4Ω金属膜电阻；调到1A，换成1.2Ω。120mV的内置参考电压与误差放大器，共同锁定每一毫安，让不同容量电池都能找到最合适的“水流”速度。

1. 反接保护与欠压闭锁

内置肖特基二极管，一旦电池接反，自动断开；输入低于4V时，UVLO功能一键闭锁，防止芯片在不稳电压下打“盹”。这些细节，让设计师再也不用担心野外充电线插错或供电掉落。

1. 两大典型应用落地

• USB充电板：VDD接5V USB，串联1Ω限流电阻；PROG并联2.4Ω；BAT直连3.7V锂电；STAT脚驱动双色LED，一目了然。

• 户外LED头灯：在输入侧加装滤波电感和陶瓷电容，抗干扰更强；BAT侧并联10μF稳定电压；外加NTC温度补偿，实现温度动态调流。

1. 与TP4056无缝兼容

5脚SOT23-5/DFN封装、120mV/Rprog编程方式与TP4056高度一致。直接替换，立刻获得更完善的反接保护和更宽的欠压闭锁范围，无需大改PCB。

1. 热管理与状态指示

线性充电带来功耗：5V→4V、500mA时约0.5W。推荐使用底盘散热的DFN8/QFN封装，并通过铜箔、过孔迅速导热；BAT脚并联NTC，与MCU联动，温升超标自动降流。STAT开漏输出：低电平充电中，高阻充满，配合双色LED即可完成“红→绿”指示，用户体验更直观。

在设计之余，我常常在布局时为散热留出额外空间，将NTC贴近电池包，确保测温准确。若你也在项目中用过TC4056A，欢迎点赞并在评论区分享你的调试心得和实测数据，一起让线性充电更高效、更安全。
