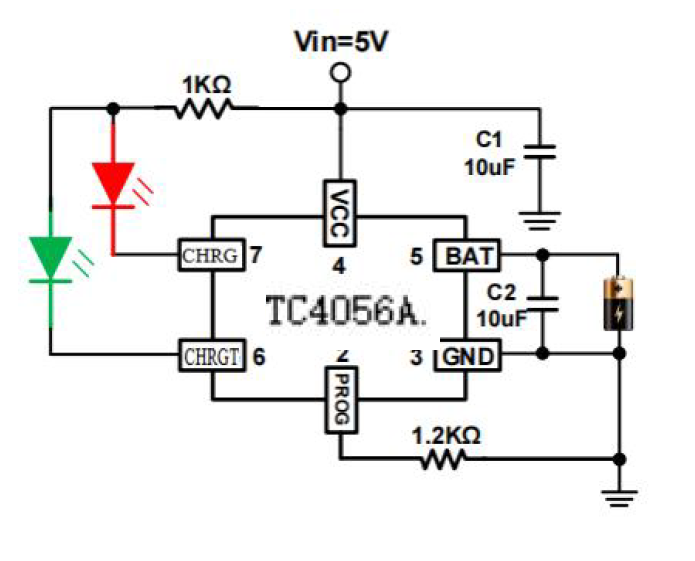

充电芯片如同电池的“智能保姆”，它精准控制着电流与电压的涓涓细流，在安全与高效之间找到精妙平衡。以广泛应用于电子设备的单节锂离子电池充电芯片TP4056为例，其电路设计蕴含着多重工程智慧。

核心结构：引脚功能解密

芯片的8个引脚如同神经网络的节点，各司其职：

• TEMP（引脚1）：电池温度的“哨兵”。连接电池的NTC热敏电阻后，若检测到温度异常（电压低于输入45%或高于80%），充电自动暂停。若直接接地则关闭该功能。

• PROG（引脚2）：电流的“调音师”。通过外部电阻设定充电电流，公式为充电电流=200mV/电阻值。恒流阶段该引脚电压稳定在1V，便于实时监测电流。

• BAT（引脚5）：电池的“能量接口”。直接连接电池正极，提供4.2V±1.5%精度的终止电压，误差小于一颗盐粒的厚度。

• CHRG/STDBY（引脚6/7）：状态的“指示灯”。充电时CHRG引脚导通（LED亮），充满后STDBY拉低（LED切换），直观如交通信号灯。

充电三阶段：能量的精密递送

1. 涓流唤醒（Trickle Charge）

2. 当电池电压低于2.9V（如过度放电），芯片以15%的设定电流缓慢“唤醒”电池，如同给虚弱的病人喂流食，避免电流冲击损伤电芯。

3. 恒流灌注（Constant Current）

4. 电池电压升至3.0V以上时，芯片输出全速电流（如1000mA）。此时电压逐渐爬升，电流保持稳定，如同消防水枪持续注满水池。

5. 恒压收尾（Constant Voltage）

6. 电压逼近4.2V时转入恒压模式，电流逐步衰减。当电流降至设定值的10%（C/10），充电终止。这一过程类似拧紧瓶盖时逐渐放缓力道，确保严丝合缝。

7.


安全防护：芯片的隐形铠甲

• 热调节机制：充电时芯片功耗公式为**(输入电压-电池电压)×电流**。当温度升至105℃时，智能热反馈回路启动，自动降低电流以维持温度，如同汽车涡轮增压系统的冷却保护。

• 双重电压保险：若电池电压意外升至预设电压的1.08倍（约4.5V），过压比较器立即切断充电通路，防止电解液分解爆炸。

• 零耗电待机：休眠模式下，电池端漏电流低于2μA，相当于一粒纽扣电池自放电一年的损耗量。

设计进阶：工程师的巧思细节

• 热敏电阻布局：NTC电阻需紧贴电池外壳，避免因电路板温升导致误触发。

• PROG电阻选择：若需1A充电电流，按公式电阻=200mV/1A=0.2Ω，需选用1%精度金属膜电阻，电流波动可控制在±50mA内。

• 浪涌抑制：输入端的软启动电路可限制插电瞬间的冲击电流，避免火花产生，如同在洪流前筑起缓冲堤坝。

前沿趋势：效率与智能的进化

新一代充电芯片正走向高频化与集成化。例如采用GaN（氮化镓）器件的充电方案，效率提升至92%以上，体积缩小50%。数字协议芯片的加入更实现了自适应充电：检测电池化学类型（如磷酸铁锂或铅酸），动态调整电压曲线，如同为不同血型患者定制输血方案。

从微观的引脚电流到宏观的热管理策略，充电芯片的设计是电子工程中“小器件承载大智慧”的典范。其精妙之处在于：用不到指甲盖大小的硅片，驯服了狂暴的电能洪流，让能量在方寸之间优雅起舞。
