在电子产品无处不在的今天，18650锂电池作为许多设备的核心动力来源，其安全高效的充电过程离不开精心设计的充电器电路。理解一节18650锂电池充电器的内部电路图，就如同掌握了守护能源安全的关键钥匙。

核心原理：精准控制的艺术

锂电池充电器的核心工作原理，是基于锂电池敏感的化学特性，通过精准控制电压、电流和充电时间，将外部电源转换为符合电池需求的直流电。这个过程可以巧妙地比喻为向一个结构精密的容器中注水：一开始可以快速大量注入，但当水位接近顶部时，就必须减缓水流，精确控制水量，防止溢出。对应到充电上，就是既要保证充电效率，又要坚决避免过充、过流、过热等可能损害电池寿命甚至引发安全问题的情况。对于18650锂电池而言，可靠的充电电路图必需内嵌多重硬件保护，其过充保护的核心是精确的4.2V截止电压。

充电的三个阶段：一场精心编排的协奏曲

一个完整的充电周期通常包含三个清晰可辨的阶段，它们环环相扣，如同交响乐的不同乐章。首先是预充电或涓流充电阶段。当电池电压较低时，充电器会先以小电流进行“唤醒”和“修复”，为后续的大电流充电做好准备。这好比在长跑前进行充分的热身，激活身体机能，避免突然的剧烈运动导致损伤。

当电池电压上升到一定阈值后，电路便进入恒流充电阶段。此时，充电器会提供一个相对稳定的大电流，使电池电压快速、平稳地上升。这个阶段的电流值通常在0.2C至1.0C之间（其中C代表电池的容量），是能量注入的主要阶段，如同在长跑中保持匀速、高效的配速，是充电效率最高的时期。

最关键的是恒压充电阶段。当电池电压接近最终的极限阈值（通常是4.2V）时，充电器会自动切换为恒压模式。此时，充电电压被严格钳位，而充电电流则会自然而然地逐渐减小。一旦达到最高充电电压，充电电流就急剧减小。这就像往一个快要满的杯子里倒水，越接近杯口，水流就越要放慢，最终小心翼翼地滴入，直至完全停止。这种设计确保了电池能被充满，又绝对防止了过压充电带来的风险。

关键元件与电路设计：构建安全防线

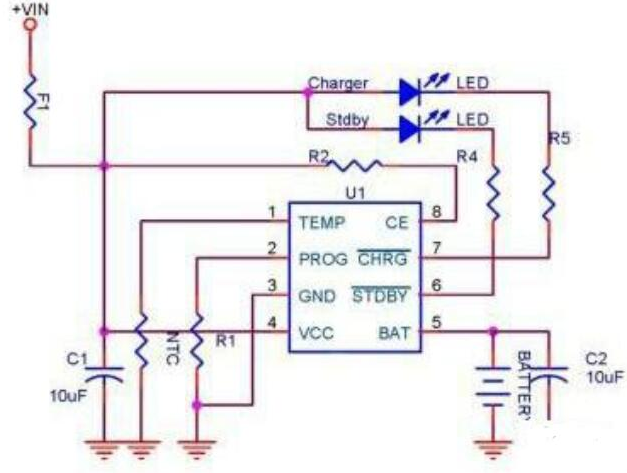

实现上述精准控制，离不开核心芯片与外围电路的协同工作。例如，专用的充电管理芯片如MAX1811，通过其引脚的不同连接方式，可以设定不同的最高充电电压。当MAX1811的第1脚按图连接时，最高充电电压为4.2V；第1脚与电源负端连接时，最高充电电压则为4.1V。这为不同的电池需求提供了灵活性。

除了核心控制，多重保护电路是保障安全的基石。过温保护模块通过NTC热敏电阻实时监测电池温度，当温度超过设定值（如60℃）时立即触发断电。短路保护电路则能快速响应异常情况，防止灾难性后果。这些保护措施共同构成了一道道坚固的防线，确保充电过程万无一失。

技术前沿与未来展望

充电技术也在不断进步。新一代的GaN（氮化镓）充电芯片等技术正推动着充电效率的提升，例如可使18650锂电池的快充时间大幅缩短，同时将温升控制在较低水平。智能温控等先进技术的应用，也使得充电安全性和可靠性达到了新的高度。

理解18650锂电池充电器电路图，不仅能帮助我们选择安全可靠的产品，更深层次地，它揭示了现代电子设备中能量管理的精细与智慧。每一次安全高效的充电背后，都凝聚着对物理原理的尊重和对细节的严谨把控。
