每当我们将电瓶车充电器插入插座，这个小巧的盒子便开始了一场精密而高效的能量转换旅程。理解其内部电路原理不仅能满足我们的好奇心，更有助于安全正确地使用这个日常伙伴。

从交流到直流：充电器的第一道关卡

电瓶车充电器接触的是220V交流电，而电瓶需要的是直流电，这个转换过程犹如一位精通多国语言的翻译官。220V交流电首先通过保险管和热敏电阻，保险管如同忠诚的哨兵，在电流过大时果断熔断以保护后续电路；热敏电阻则像一位温和的调解员，在冷启动时限制电流冲击。

电流随后进入由安规电容和共模电感组成的双向滤波器，这个滤波器的作用是双向隔离干扰——既防止电网中的杂波进入充电器，也阻挡充电器自身产生的噪声传回电网。经过净化后的交流电通过由四个二极管组成的桥式整流器，将正弦波状的交流电转变为脉动的直流电，再经电解电容的“平滑”处理，得到约300V的较平稳直流电。

开关电源：高效转换的核心技术

现代电动自行车充电器大多采用开关电源设计，与传统工频变压器充电器相比，它具有省电、效率高的优势。开关电源的核心是通过高频开关操作实现电能的高效转换。

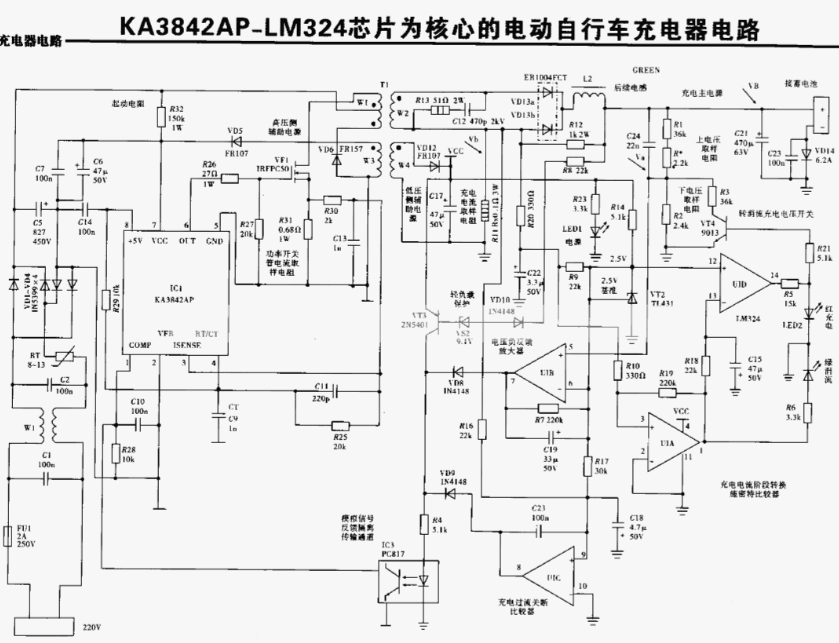

以常见的UC3842芯片驱动的单管开关电源为例，它控制场效应管以极高的频率开关，将300V直流电转换成高频交流电。这个过程类似于用极快的速度连续开关水龙头，通过调整开关的时长和频率，可以精确控制能量输出。高频交流电经过高频变压器降压后，再通过整流二极管和滤波电容，最终得到适合电瓶的直流电压。

智能充电：三阶段充电策略

现代充电器不仅仅是简单的电源转换设备，更是智能的电池管理系统。常见的三阶段充电模式体现了这一智能化特点。

充电初期，当电瓶电压较低时，充电器采用恒流模式工作，此时红灯亮起，以较大电流进行快速充电。以60伏20AH的电瓶为例，充电器会将最高电压限制在74伏以内，实现快速而安全的充电。

当电瓶电量达到一定程度，充电器会切换至恒压限流模式，输出恒定电压，同时逐步减小电流。这就像往杯子里倒水，开始时可以快速倒入，接近满的时候则需要放慢速度，避免溢出。

最后阶段，充电器进入涓流充电或脉冲维护状态，有些高级充电器还具备脉冲修复功能，能有效保护电池，延长其使用寿命。

安全保护：不可或缺的电路卫士

优质充电器内置了多重安全保护机制。反接保护功能可以防止因电池正负极接错而导致的短路事故；温度补偿电路则能根据环境温度调整充电参数，避免过充或欠充；智能定时系统会在充电完成后自动关闭输出或进入间歇浮充状态。

这些保护功能如同一位细心的保姆，时刻监控着充电过程，确保电池在安全范围内工作。特别是对于铅酸蓄电池，过充和欠充都会显著缩短电池寿命，这些保护机制显得尤为重要。

实际应用与维护建议

理解充电器原理对日常使用有着直接指导意义。当充电器红灯长时间不转为绿灯时，可能意味着电池存在问题或充电器本身出现故障。熟悉充电器工作原理的用户可以更好地判断问题所在，避免盲目更换设备。

选择合适的充电器也至关重要。货运三轮车通常使用带工频变压器的充电器，虽然体积大、重量大，但可靠性高且便宜；而电动自行车则多采用开关电源式充电器，省电且效率高。

电瓶车充电器虽小，却是电力电子技术的结晶。从电磁干扰过滤到整流滤波，从高频开关转换到智能充电管理，每个环节都体现了工程师的智慧。了解这些原理不仅能让我们更安全地使用电瓶车，也能在出现问题时做出基本判断，避免不必要的损失。
