在新能源汽车产业蓬勃发展的当下，直流快充技术如同血脉般支撑着行业的高速运转。不同于交流慢充的“细水长流”，直流充电以大功率输出实现电能的高效补给，其背后的控制导引系统则是保障这一过程安全有序的核心枢纽。本文将带您深入解析直流充电控制导引原理图的技术密码，揭开现代电动汽车极速补能背后的科学逻辑。

一、系统架构：多模块协同的精密网络

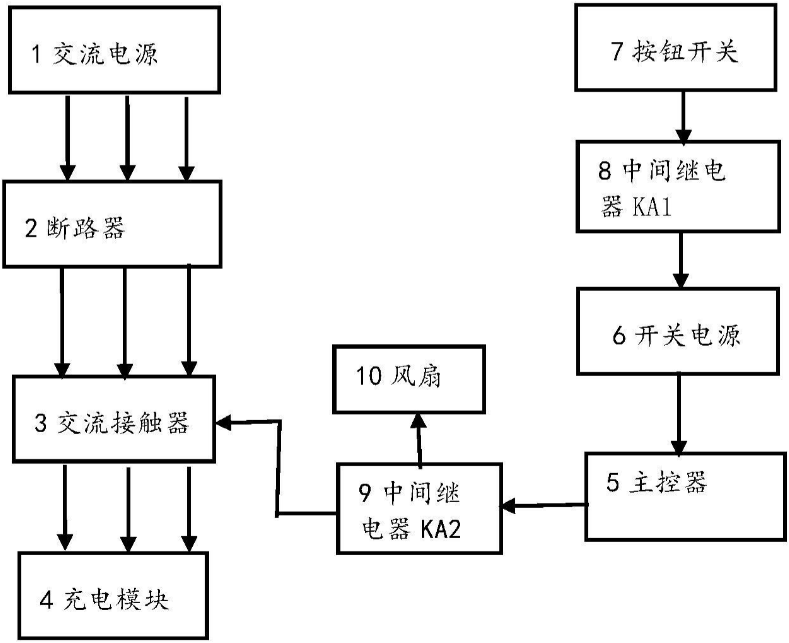

直流充电桩内部由三大功能模块构成有机整体。电源模块扮演着“能量炼金术士”的角色，通过整流器将电网输入的交流电转换为粗粝的直流脉冲，再经滤波器剔除杂波干扰，最后由稳压器打磨出平稳可控的电压平台——这恰似把山涧湍流驯化为运河航道的过程。与之衔接的充电控制模块则像智能交通指挥中心，实时监测电池状态参数，动态调整输出功率曲线；而充电输出模块则是最终执行者，将调制好的电能精准输送至车辆动力蓄电池组。

这种分层设计理念体现在电路布局上尤为明显：从电网接入端的大功率器件到末端精细调控单元，电流路径被严格规划为单向通道，既保证能量传输效率，又避免反向冲击风险。各模块间通过高速通信总线互联，形成闭环反馈机制，确保任何异常都能在毫秒级响应时间内得到处置。

二、接口解码：九线并驱的智慧桥梁

打开直流充电枪头，可见九根不同颜色的导线整齐排列，它们各自承载着特定使命。其中DC+与DC-双线构成主供电通道，如同高速公路的主干道承载着海量电流奔涌；PE接地线则像道路护栏，为整个系统提供安全防护屏障。更精妙的是S+/S-组成的CAN总线对，这对差分信号线宛如双向对话通道，使充电桩与车载BMS系统能进行实时数据磋商，协商最佳充电策略。

特别值得注意的是A+/A-辅助线路的存在，它们虽不直接参与电能传输，却承担着重要的状态感知功能。当充电枪插入瞬间，这些线路率先建立弱电连接，如同伸向暗室的手电筒光束，预先探测车辆接口的兼容性与健康度。这种先侦察后行动的工作模式，有效规避了盲目合闸可能引发的短路事故。

三、信号交响：动态平衡的艺术演绎

在看似静止的电路背后，实则上演着一场微观层面的交响乐。当用户启动充电流程时，充电桩首先发送低压侦测信号，犹如乐手调试乐器音准。此时车辆端会返回包含电池温度、荷电状态等关键信息的应答帧，双方据此达成共识的“演奏谱”。随着主回路接触器吸合，真实的大电流开始流淌，但整个过程始终处于严密监控之下。

控制系统采用PWM调制技术调节输出电压，就像钢琴家轻触琴键控制音量大小。通过不断采样回路中的电流波动、电压偏移等参数，算法模型即时修正占空比数值，使输出特性始终贴合电池包的最佳接受曲线。这种高频次的微调操作，确保了即便在电网波动或环境温变的情况下，也能维持稳定的充电速率。

四、安全防线：多层嵌套的保护机制

安全设计贯穿于整个系统的每个毛细血管。硬件层面设置有多级熔断装置，从快速熔丝到自恢复保险丝形成梯度防护网；软件算法则构建虚拟哨兵系统，对过压、欠压、过流、反极性等故障进行预判式拦截。例如当检测到接地不良时，系统会主动降低功率直至触发停机保护，而非贸然切断全部供给。

更先进的方案还引入绝缘监测单元，持续扫描线路对地阻抗值变化。这项技术如同给电路做“心电图”，任何潜在的漏电隐患都会引发警报。配合急停按钮的物理中断功能，形成从预防到应急的完整闭环管理体系。

五、标准基石：规范化的语言体系

所有创新都建立在统一标准之上。GB/T系列国家标准规定了连接器机械尺寸、电气参数及通信协议框架，确保不同厂商设备的互联互通。就像全球通用的电源插座标准一样，这些规范消除了技术壁垒，使得同一套充电设施可服务于各类电动车型。

值得关注的是控制导引电路中的CC信号机制，这个看似简单的电阻分压网络实则蕴含深意。通过测量特定点的电压降，系统能精确识别充电电缆规格，自动匹配相应的最大允许电流值。这种自适应设计既充分利用了现有基础设施能力，又避免了超负荷运行的风险。

站在技术演进的视角观察，直流充电控制导引系统正朝着智能化、集成化方向发展。新一代产品开始集成液冷散热管理、无线通信等功能模块，甚至尝试与车联网平台深度交互。这些突破不仅提升用户体验，更为构建智慧能源网络奠定基础。当我们享受几分钟满电复活的便捷时，不应忘记那些在幕后默默守护的安全卫士与科技先锋。
