想象一下，忙碌一天后拿起充电线插进手机接口，小小的充电头内部却正上演一场精密的能量转换接力赛。这个常被忽视的设备，默默完成着从危险高压交流电到安全稳定直流电的蜕变，其设计智慧远超常人想象。

能量转换起点：驯服220V交流电

市电插座输出的220V交流电如同汹涌野马，直接接入手机将瞬间烧毁电路。充电器的第一道关卡就是整流与滤波系统。交流电进入后，首先经过一个形似“交通警察”的电阻（如10欧姆），它严格限制初始电流冲击，如同在洪流前设置缓冲堤坝，防止后续元件被浪涌损坏。接着电流通过二极管整流桥，它像精密的单向阀门，把双向流动的交流电强行“掰直”为单向脉动电流。但这股电流仍存在剧烈波动，此时滤波电容（如10μF）登场，如同微型蓄水池吸收脉冲尖峰，输出相对平缓的直流电。

高频变压器的魔术：高压到低压的跨越

初步整流的直流电仍携带着危险的高电压，此时核心角色高频变压器开始发力。它通过电磁感应原理实现电压骤降，运作频率可达数万赫兹，效率远超传统工频变压器。变压器初级线圈与开关管（如MJE13003）配合，构成“开关电源”的核心。开关管以极高频率通断电流，在变压器中生成交变磁场，次级线圈感应出低压电流——相当于用“超快开关”将能量切成碎片，再通过电磁场重新分配到低压端。

保护与稳压：看不见的安全卫士

在高压侧，吸收回路（由4007二极管、4700pF电容和82kΩ电阻组成）如同电子避雷针。当开关管突然关闭时，变压器线圈会产生高压反电动势，该回路迅速吸收能量，防止开关管被瞬间电压击穿。低压侧则设有二次整流与精密稳压。变压器输出的低压交流电再经肖特基二极管整流，LC滤波网络进一步平滑波形。最终由反馈芯片（如PC817光耦+TL431）实时监测输出电压，动态调整开关频率，确保无论电网如何波动，输出端始终稳定在5V——如同智能水库闸门，毫秒级调节水流维持水位恒定。

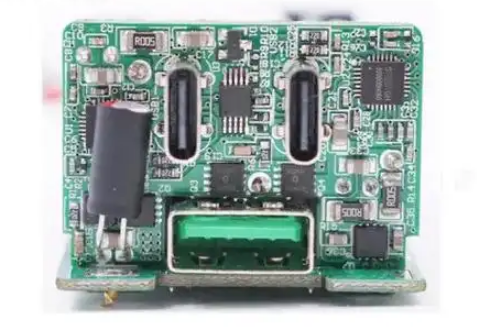

电路图解析：模块化设计的工业美学

典型手机充电器电路可分为四大功能模块（参考电路图示意）：

1. 输入保护与整流区：保险电阻、整流桥、X电容构成第一道防线，抵御电网浪涌；

2. 高频振荡区：开关管、高频变压器和PWM控制芯片组成能量转换核心，效率可达85%以上；

3. 输出整流区：低压端采用损耗更低的肖特基二极管，降低热能损耗；

4. 反馈控制区：光耦隔离高低压，TL431芯片实现±5%电压精度，保障手机电池安全。

从笨重到迷你：技术演进的三个里程碑

早期充电器采用工频变压器，体积堪比砖块，因铁芯需50Hz电磁场工作。而现代开关电源的革命性突破在于：高频变压器小型化（频率提升1000倍，磁芯体积缩小至1/10）、半导体集成化（控制芯片整合过压保护、短路检测等十多项功能）、拓扑结构优化（反激式电路实现隔离安全）。如今氮化镓（GaN）技术更让充电器功率密度突破1W/mm³，30W快充头可小如拇指盖——堪称电力电子学的微型化奇迹。

下次为手机插上充电器时，不妨多看一眼这个小方块。它既是物理学定律的精妙实践，也是工程师们将220V狂暴能量驯服为涓涓细流的科技诗篇。从粗笨的电磁铁到袖珍的氮化镓芯片，充电器的进化史正是人类微观掌控能量的缩影。
