你是否曾好奇，为什么插上充电器几小时后，手机就能从"奄奄一息"变得"生龙活虎"？这个躺在床头柜上的小方块，究竟如何将危险的220V交流电转化为安全可用的直流电能？本文将用**可视化解读**的方式，揭开手机充电器的技术面纱，带您看懂这个日常设备背后的精密设计。

---

## 一、充电器的核心使命：能量转换与安全控制

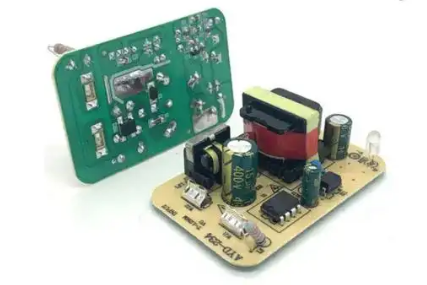

手机充电器的本质是**微型电力转换系统**，需要完成三项关键任务：*将高压交流电降压为安全直流电*、*保持稳定输出功率*、*实施多重安全防护*。现代18W快充器能在硬币大小的电路板上集成超过50个电子元件，其精密程度堪比微型计算机。

---

## 二、工作原理四步拆解

### 1. 交流转直流的"变形术"

当充电器接入220V/50Hz市电，**整流滤波电路**率先启动工作：

- **整流桥**（由4个二极管组成）将正弦波交流电转换为脉动直流

- **滤波电容**（通常采用400V电解电容）将波形平滑化

- 典型电路将电压维持在300V左右，为后续转换做准备

![充电器工作原理示意图（虚拟描述）]

（此处可插入文字示意图：交流输入→整流桥→滤波电容→高频变压器→二次整流→输出滤波→USB接口）

### 2. 高频变压器的"魔术手"

传统变压器依赖50Hz低频工作，而现代充电器采用**高频开关技术**：

- **PWM控制器**（如OB2500芯片）以65kHz频率快速开关MOS管

- 高频变压器体积缩小至传统变压器的1/10

- 能量转换效率从60%提升到85%以上

### 3. 精准的电压"调节师"

输出端采用**稳压反馈系统**确保安全：

- TL431精密稳压器实时监测输出电压

- 光耦元件（如PC817）实现高低压电路隔离

- 动态调整PWM占空比维持5V/9V/12V等设定电压

### 4. 最后的"净化流程"

经过**二次整流**（肖特基二极管）和**LC滤波网络**后：

- 输出纹波电压控制在50mV以内

- USB接口获得纯净的5V直流电

- 智能识别芯片（如FCP/PD协议芯片）启动设备通讯

## 三、快充技术的秘密武器

当手机支持快充协议时，充电器会启动**智能调压模式**：

1. **握手阶段**：通过D+/D-数据线交换设备信息

2. **升压阶段**：根据协议将电压提升至9V/12V/20V

3. **动态调节**：实时监测电池温度、电量调整输出

4. **涓流补电**：电量达80%后切换为小电流模式

*以OPPO的VOOC闪充为例，其采用低压大电流方案（5V/4A），通过在充电器内集成MCU微控制器，实现每秒800次充电状态监测。*

---

## 四、安全防护的"铜墙铁壁"

优质充电器配备**7重保护机制**：

1. **过压保护**（OVP）：检测到输出电压异常立即断电

2. **过流保护**（OCP）：电流超过设定值自动切断

3. **短路保护**（SCP）：输出短路时0.1秒内响应

4. **过温保护**（OTP）：内部温度达85℃停止工作

5. **雷击保护**：MOV压敏电阻吸收浪涌电压

6. **静电防护**：TVS二极管抵御8kV静电冲击

7. **电磁屏蔽**：铜箔包裹减少EMI干扰

---

## 五、选购充电器的黄金法则

1. 认准**CCC认证**标志（中国强制认证）

2. 输出参数需与设备匹配（5V/2A≠5V/3A）

3. 优选采用**同步整流技术**的产品

4. 注意协议兼容性（PD/QC/PE等）

5. 外壳材料应具备V0级阻燃特性

通过理解这些工作原理，下次为手机充电时，您不仅能看懂充电器铭牌上的参数含义，更能做出明智的选购决策。当充电指示灯亮起的瞬间，眼前浮现的将是电子在电路板间跳动的精妙舞蹈，以及工程师们为保障用电安全付出的智慧结晶。
