在现代生活中,充电器如同电子设备的“能量补给站”,其内部构造与工作原理却鲜为人知。本文将深入解析充电器的电路图与核心机制,结合专业术语与生活化比喻,揭开这一日常设备的技术面纱。
从交流到直流:能量的第一次变形
充电器的首要任务是将电网中的交流电(AC)转化为设备所需的直流电(DC)。这一过程始于整流电路,通常由二极管桥构成,如同交通警察指挥电流单向通行,将交流电的“来回波动”变为直流电的“单行道”。例如,手机充电器中的整流电路会将220V家用电压降至5V左右,再通过滤波电容平滑波形,类似水库蓄水消除水流湍急。
控制电路:充电过程的智慧大脑
控制电路是充电器的核心决策层,通过监测电压、电流和温度,动态调整输出。例如,快充充电器采用脉冲宽度调制(PWM)技术,像精准的节拍器调节电流脉冲的宽度与频率,实现高速充电。温度保护装置则如同“保险丝”,当检测到过热时会自动断电,避免电路“中暑”损坏。
保护机制:安全充电的守护者
充电器的可靠性离不开多重保护设计。过流保护电路会在电流超载时切断输出,如同电路中的“紧急刹车”;过压保护则防止电压突变,类似稳压器为设备戴上“安全帽”。分立元件设计的简易充电器虽成本低,但保护功能较弱,适合小功率设备,而高端充电器则集成更多保护芯片,如同为电路配备“全天候保镖”。
无线充电:隔空传能的魔法
电磁感应式无线充电器利用线圈产生交变磁场,接收端线圈感应后转换为电能,好比“看不见的能量接力棒”。这类充电器需严格对齐线圈位置,效率约为70-80%,技术仍在演进中。未来,谐振式无线充电可能突破距离限制,实现“房间级”供电。

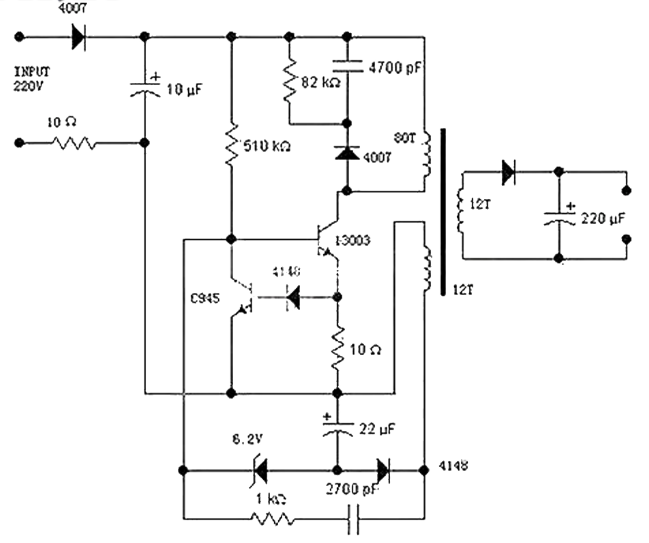

电路图解析:从抽象到具象
以12V晶闸管充电器为例,其电路图包含整流、滤波、控制三大部分。晶闸管作为“电流闸门”,通过调节导通角控制充电电流大小,适合铅酸电池等大容量设备。开关电源设计的手机充电器则更复杂,通过高频变压器提升效率,体积虽小却像“微型发电厂”。
理解充电器的工作原理,不仅能帮助用户选择合适的产品,还能避免不当使用导致的隐患。随着GaN(氮化镓)等新材料的普及,未来充电器将朝着高效、紧凑的方向持续进化,成为更智能的能源枢纽。
