近年来，新能源汽车产业蓬勃发展，作为其"能量补给站"的直流充电桩技术日益受到关注。相较于交流充电桩，直流充电桩以"充电速度快、效率高"著称，但其复杂的技术原理常令普通用户感到困惑。本文将通过图解形式，结合生活化比喻，为您揭开直流充电桩的神秘面纱。

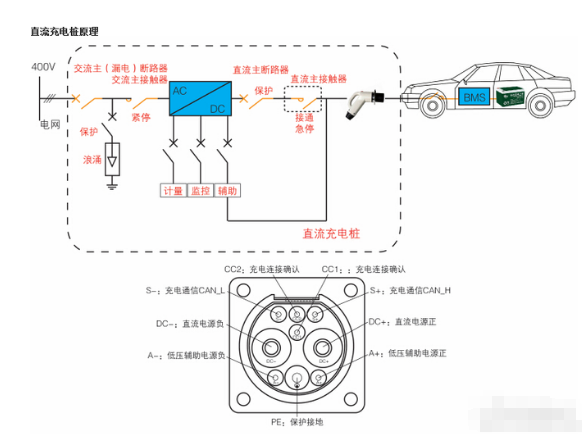

一、核心组件协同作战

1. 功率单元：电流转换的"心脏"

直流充电桩的核心部件是功率单元，它如同人体的心脏般承担着电能转换的重任。这个模块采用先进的电力电子技术，能将电网输入的交流电（AC）高效转换为适合电池组吸收的直流电（DC）。以某60kW充电桩为例，其内部包含多个高性能IGBT模块，每个模块相当于一个精密的"电阀"，通过高频切换实现电流的精准控制。

2. 控制单元：智能调度的"大脑"

控制单元作为充电桩的"中枢神经"，负责协调各部件的工作节奏。它通过嵌入式系统实时监测电池状态、电网参数和环境数据，犹如经验丰富的指挥家，精准调控输出电压与电流。当检测到电池温度异常时，会立即调整充电策略，这种智能保护机制堪比汽车的ABS防抱死系统。

3. 计量单元：精准计量的"电子秤"

计量单元承担着电量计量的重要职责，其精度直接影响充电费用计算。现代充电桩采用0.5S级高精度计量芯片，相当于电子秤中的分析天平，能精确记录每0.1度电的能量传输，确保交易公平。

二、六步充电流程深度解读

阶段一：物理连接（建立对话）

当充电枪插入车辆接口时，相当于开启了一场"电力对话"。充电桩通过CC1、CC2端子发送唤醒信号，此时车辆电池管理系统（BMS）开始响应，如同敲响邻居家门后等待回应。

阶段二：握手协议（身份认证）

双方通过CAN通信协议进行加密握手，验证车辆身份信息。这个过程类似银行系统的U盾认证，需在500毫秒内完成双向鉴权，确保充电安全。

阶段三：参数协商（需求匹配）

充电桩控制器根据BMS反馈的电池电压、温度、容量等数据，动态调整输出参数。例如在夏季高温时，系统会自动降低充电电流，就像贴心管家根据体质调整运动强度。

阶段四：能量传输（核心补给）

在PWM（脉冲宽度调制）技术控制下，功率单元将380V交流电转换为符合电池需求的直流电。此时充电功率可达数十千瓦，相当于同时为50部手机快充，但全程保持"恒流-恒压"智能切换。

阶段五：状态监控（安全守护）

充电桩每10毫秒就会采集一次电池数据，如同医生持续监测病人体征。当检测到绝缘故障时，能在100毫秒内切断输出，这种保护速度远超家用漏电保护器。

阶段六：终止充电（优雅谢幕）

充满或异常停止时，系统会执行软着陆程序：先逐步降低电流至5A以下，再断开高压连接，最后解除机械锁止，整个过程如同交响乐的完美收尾。

三、关键技术创新突破

1. SiC器件革命

第三代半导体材料碳化硅（SiC）的应用，使功率器件的开关频率提升至20kHz以上，转换效率突破96%。这相当于给充电桩装上了涡轮增压发动机，相同体积下功率翻倍。

2. 智能热管理

采用液冷循环系统的充电桩，通过温度传感器矩阵实时调节散热强度。在40℃高温环境下仍保持稳定输出，如同给设备安装了中央空调。

3. 多机并联技术

大功率充电桩采用模块化并联架构，最大可支持12个充电模块协同工作。这种设计类似高铁的动力分配系统，既保证输出能力又提升可靠性。

从电网到电池的电能穿越之旅，凝聚着电力电子、自动控制、通信协议等多领域技术结晶。随着V2G（车网互动）技术的演进，未来的直流充电桩将不仅是充电设备，更将成为智能微电网的重要节点。理解这些技术原理，不仅能帮助我们更好地使用充电设施，更预示着一个清洁能源时代的加速到来。
