本文解析了磁吸充电的原理,包括磁力引导定位与无线能量传输的协同作用。原理图分为三个关键模块:磁力定位模块、电力传输模块和通信控制模块。磁吸充电的创新在于动态功率调节和双向通信能力,能有效解决频繁插拔数

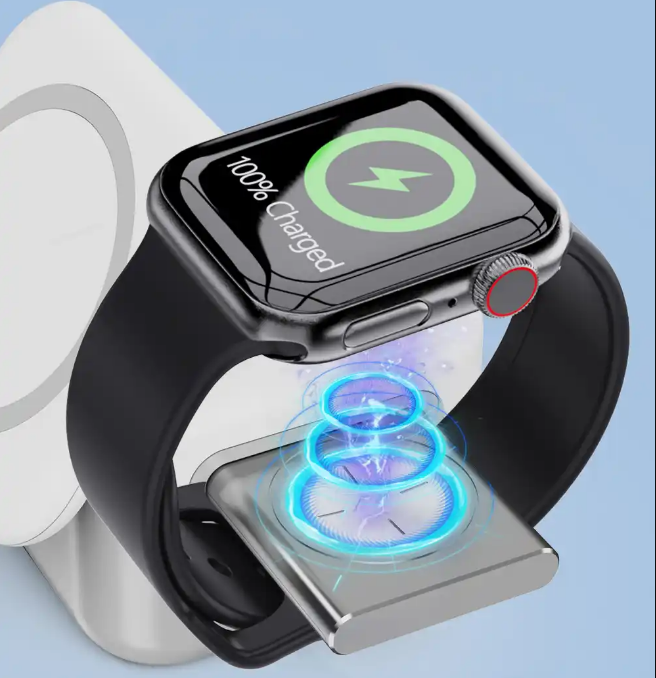

**“一贴即充,随放随用”——磁吸充电的便捷性**,让智能手表、无线耳机甚至手机用户摆脱了反复插拔数据线的困扰。这项技术如何通过精巧的磁力结构与电路设计实现精准对接?本文将以**磁吸充电工作原理图**为切入点,拆解其背后的科学逻辑与技术突破。
---
## 一、磁吸充电的物理基础:磁力引导与电路耦合
磁吸充电的核心在于**磁场引导定位**与**无线能量传输**的协同作用。如原理图所示,充电器与设备端均内置环形磁铁组,通过**异极相吸的排列方式**(如NS-SN交替布局)实现自动吸附对齐。这种设计不仅保证触点精准接触,更避免金属触点因反复摩擦导致的氧化问题。
*以Apple MagSafe为例*,其内部18颗钕磁铁呈放射状排布,通过磁通量密度计算确保设备在3mm距离内即可被吸附。当充电器与设备靠近时,磁场传感器(如霍尔元件)会触发电路激活,进入充电准备状态。
---
## 二、原理图解析:三大模块的协同运作
通过分析典型磁吸充电原理图,可将其分解为三个关键模块:
1. **磁力定位模块**
- 环形阵列磁铁组:确保360°任意角度吸附
- 磁屏蔽层:防止磁场干扰内部元器件(原理图中常用灰色波浪线标注)
- 公差补偿结构:0.1-0.3mm的柔性缓冲层设计,适应设备外壳公差
2. **电力传输模块**
- 发射线圈(TX):采用利兹线绕制降低高频涡流损耗
- 接收线圈(RX):通过LC谐振电路提升能量传输效率
- 整流稳压电路:将交流电转化为设备所需的直流电
3. **通信控制模块**
- Qi协议芯片:实现15W以下功率的握手通信
- 温度传感器:实时监控线圈温度(超过45℃自动降频)
- 异物检测(FOD):通过阻抗变化识别金属异物
## 三、关键技术突破:从物理接触到智能交互
与传统充电方式相比,磁吸充电的革新体现在**动态功率调节**与**双向通信能力**。原理图中隐藏的PID控制回路,可根据设备电池状态实时调整电流:
- **涓流阶段**(电量<20%):0.1C小电流修复电池晶枝
- **恒流阶段**(20%-80%):1C高速充电
- **恒压阶段**(>80%):逐步降低电流防止过充
*实验数据显示*,带磁吸定位的无线充电效率可达75%-82%,较无磁吸方案提升15%以上。这得益于磁力引导带来的精准线圈对位,将耦合系数从0.4提升至0.7以上。
---
## 四、从原理图看未来趋势:模块化与场景延伸
最新公布的磁吸充电原理图显示,技术演进呈现两大方向:
1. **多设备协同充电**
特斯拉曝光的“磁吸矩阵”专利显示,通过改变磁极分布模式,单个充电板可同时为手机、耳机、触控笔供电。其原理图采用蜂窝状磁区设计,每个六边形单元可独立控制磁极方向。
2. **智能场景触发**
OPPO公开的磁吸充电方案中,原理图新增NFC感应区域。当手机吸附充电时,自动触发预设场景:
- 横置进入车载导航模式
- 竖置开启办公投屏
- 倒置激活防丢提醒
---
## 五、安全设计的底层逻辑
在原理图的边缘区域,工程师通过**三重保护机制**确保安全性:
- **物理隔离层**:0.05mm厚度的聚酰亚胺薄膜,耐温260℃
- **动态阻抗监测**:每200ms检测一次线圈阻抗值,偏差>5%立即断电
- **梯度降频策略**:当温度达到38℃/42℃/45℃时,分别以10%/30%/50%幅度降低频率
这解释了为何主流磁吸充电器能在IP68防水条件下(如Apple Watch充电座)仍保持稳定工作——原理图中的密封圈结构与疏水涂层,实现了磁场穿透与物理隔绝的完美平衡。
