led汽车尾灯控制电路实物图解析

本文来源:充电管理ic 编辑:诺芯法拉电容 日期:2025-02-08 浏览:0
文章导读

本文主要探讨了LED汽车尾灯控制电路的构成和工作原理,包括电源电路、控制电路核心和灯光切换与显示部分。此外,本文还介绍了其他辅助功能电路,如高位刹车灯的自适应控制电路和带有温度补偿的电路,以提高行车安

在现代汽车设计中,LED汽车尾灯因其高亮度、低能耗、长寿命等优点被广泛应用。而控制这些LED灯的电路则是确保其正常运行的关键。下面将以某车型的LED汽车尾灯控制电路为例进行解析:

1. **电源电路部分**:通常由蓄电池或其他合适的直流电源为整个系统供电。电源电压需经过稳压处理,以提供稳定的工作电压给后续电路和LED灯珠。例如,使用7805三端稳压器将较高的车载电压转换为5V稳定电压,供应给控制芯片等需要低压直流电的元件。

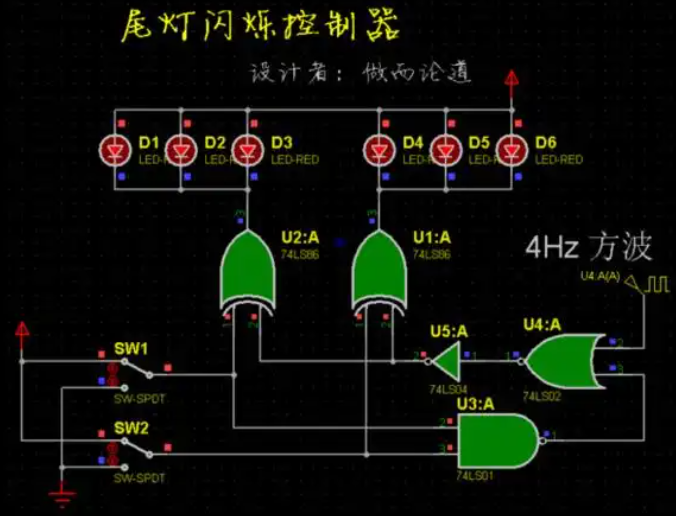

led汽车尾灯控制电路实物图解析

2. **控制电路核心**:一般采用专门的LED驱动芯片或微控制器来控制LED灯的亮灭和闪烁模式。如常见的恒流驱动芯片可确保通过LED的电流稳定,保护LED免受过流损坏;微控制器则能实现更复杂的逻辑控制,如不同的闪烁频率、亮度调节等。比如英飞凌的TLE6388Q芯片,内部包含多个通道的MOSFET驱动器,可分别控制高位刹车灯、低位刹车灯和转向灯等不同功能的LED灯组的开关。

3. **灯光切换与显示部分**:包括转向控制电路,通过检测车辆转向信号(如转向盘转动角度传感器信号),控制相应侧的转向灯LED灯珠点亮或闪烁,以指示车辆转向方向;制动控制电路,当驾驶员踩下制动踏板时,制动信号输入到控制电路,使高位刹车灯和低位刹车灯同时亮起,提醒后方车辆注意减速;还有倒车控制电路,在车辆挂入倒档时,倒车灯控制电路接收到倒车档位信号,驱动倒车灯LED灯珠亮起,照亮车辆后方视野。

4. **其他功能电路**:为了提高行车安全性和舒适性,还可能配备一些辅助功能电路。如高位刹车灯的自适应控制电路,可根据车辆行驶速度自动调节高位刹车灯的亮度或闪烁频率,让后方驾驶员在不同车速下都能清晰识别车辆的刹车状态;或者是带有温度补偿的电路,确保在不同环境温度下,LED灯的发光强度和颜色稳定性不受影响。

总之,随着汽车电子技术的不断发展,LED汽车尾灯控制电路也将不断演进和完善。未来可能会出现更多智能化、集成化的功能,如与车辆自动驾驶系统的深度融合、无线遥控操作等,进一步提升车辆的安全性和使用便利性。
