当你拆开一部最新的智能手机，或是审视一台精巧的无线耳机，那颗藏在电池旁边的、不起眼的小芯片，往往决定了整个设备的能量命脉。它不仅仅是接通电源、灌入电流那么简单。它是一场精密的能量调度，一次关乎安全、效率与体验的承诺。对于硬件工程师而言，面对型号繁杂的充电ic，如何拨开参数迷雾，做出既精准又前瞻的选择？这不仅需要技术直觉，更依赖一套系统化的审视框架。

起点：回归场景，一切从此出发

选型的第一步，永远是忘记芯片本身，先看清你的设备。这颗芯片将服务于谁？是追求极致快充体验、协议纷繁复杂的智能手机，还是对尺寸和静态功耗锱铢必较的智能手表？又或是需要承受大电流冲击、工作在震动环境下的电动工具？

为智能手机选型，你的核心战场在快充协议的支持能力与功率等级。芯片必须能流畅地识别并握手功率传输协议、快速充电技术或各类私有协议，协商至最高效的功率档位，同时搭配电荷泵等架构实现高效转换。而在可穿戴设备的世界里，关键词是“微”与“省”：微型封装以适应寸土寸金的内部空间，超低的静态电流以守护那本就有限的电池能量，以及对涓流充电阶段的精细化管理，确保电池健康。

如果面对的是由多节电池串联组成的电动工具或无人机电池包，那么焦点必须转向持续放电能力、散热设计的冗余，以及至关重要的电芯均衡功能。脱离具体应用场景比较芯片参数，无异于在真空中讨论空气动力学，毫无意义。

基石：与电池的完美对话

充电芯片的本质，是电池的“私人营养师”。你必须了解你的“服务对象”——电池的化学特性。主流的锂离子电池、锂聚合物电池，与日益受青睐的磷酸铁锂电池，它们的充电曲线、推荐的截止电压截然不同。标准钴酸锂电池的满充电压通常在4.2V，而磷酸铁锂电池则在3.6V左右。

因此，芯片必须具备灵活的可编程能力，允许你根据电池规格手册，精准设定充电电压与电流。同时，结合电池的容量与建议充电倍率，确保芯片的最大输出电流能满足快速充电的需求，并留有足够的工程余量，以应对电池老化与个体差异。

输入与输出：能量通道的勘察

芯片的“上游”是输入电源。它来自一个标准的USB端口，还是一个专用的交流适配器？芯片的输入电压范围必须能够覆盖电源可能提供的所有电压，包括那些令人头疼的浪涌电压。如果产品面向全球市场，你还需要考虑110V与220V交流电标准下，适配器输出电压的差异。一颗支持宽输入电压范围的芯片，能为你带来更大的设计灵活性与市场适应性。

而决定充电速度的核心，是功率。根据“功率=电压×电流”的基本公式，你需要计算出设备在目标充电时间内所需的平均功率。今天，消费电子的快充功率已从早期的5W、18W，飙升至百瓦甚至两百瓦级别。选择时，不仅要看芯片标称的最大功率，更要深究其在你的目标工作点下的转换效率。高效率意味着更少的能量被转化为热量，这对于内部空间紧凑、散热挑战大的设备而言，是至关重要的性能指标。通常，采用同步整流降压或升降压架构的芯片，在效率上会优于传统的线性架构。

安全：不容妥协的生命线

在能量流动的背后，安全是必须筑牢的底线。一颗合格的充电管理芯片，必须集成多重、独立、由硬件直接触发的保护机制。这包括：输入过压/欠压保护，为芯片自身抵御异常电源的冲击；电池过压保护，在充电电压异常升高时果断切断输出，防止电池过充；过温保护，当芯片结温超过安全阈值时，自动限流或关断；以及输出短路保护。

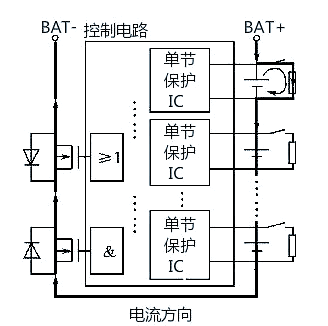

对于多节串联的电池组，安全要求更为严苛。独立的电芯电压监控与过充保护功能不可或缺，它能防止因单节电芯过充而引发的连锁风险。这些保护功能的存在与可靠性，是选择芯片时的“一票否决项”。

协议：通往快充体验的“通行证”

快充的流畅体验，依赖于充电芯片与电源适配器之间成功、高效的“对话”。市面上协议林立，公有协议与厂商私有协议交织。芯片是否内置了强大的协议识别内核，支持协议的范围是否全面，直接决定了用户在实际使用中能否“即插即快充”。理想的芯片能够自动识别接入的电源，并智能协商至双方均支持的最高功率档位，实现无缝体验。部分高端芯片还支持可编程协议，为品牌定义自己的快充标准留下了空间。

集成与分立：设计的哲学抉择

芯片的集成度，直接影响着外围电路的复杂度、设计难度以及整体物料成本。高集成度方案可能将功率管、电流检测、补偿网络乃至电感都封装进一颗芯片，带来极简的外围设计、更高的可靠性，但可能在灵活性或特定成本上做出让步。分立式方案则恰恰相反，它给予工程师最大的设计自由度，可以通过精选外部元器件来优化特定性能或成本，但要求设计者具备深厚的模拟电路功底，并会占用更多的电路板面积。

你需要根据团队的技能储备、项目成本目标以及对方案灵活性的要求，在这两者之间做出权衡。

智能接口：让充电“可感知、可控制”

在现代智能设备中，充电不应是一个“黑盒”过程。主处理器往往需要实时了解充电状态，甚至动态调整充电策略。因此，芯片是否提供I2C、SMBus等数字通信接口至关重要。通过这些接口，主机可以读取电池电压、充电电流、芯片温度等实时数据，并可以根据设备状态（如电池温度过高）动态调整充电电流，实现更为智能、安全的充电管理。可编程能力强的芯片，也为产品上市后的固件升级与功能优化提供了可能。

超越芯片：系统级与商业级视野

最终，芯片选型不能止步于技术参数表。它必须被置于更广阔的视野中审视。

• 系统融合：充电芯片是设备电源管理系统中的一员。它如何与主电源路径管理、各类低压差稳压器协同工作？在插入充电器时，能否实现供电源的无缝切换，确保系统不重启？这需要你在设计之初就规划好完整的电源树。

• 成本与供应链：商业产品必须考量整体方案成本与供应链安全。这不仅是芯片单价，还包括所有必需的外围元器件。优先选择来自主流厂商、产品生命周期长的型号，并积极寻找第二货源，以构建有弹性的供应链。

• 开发支持与验证：详尽可靠的数据手册、清晰的应用笔记、经过验证的参考设计，以及来自厂商或代理商的技术支持，能极大降低开发风险。但请记住，“纸上得来终觉浅”，所有理论选型都必须通过严谨的实物测试来验证——包括功能、性能、压力测试以及长期可靠性评估。

• 趋势与合规：关注技术演进方向，如更高功率密度、更高集成度的单芯片解决方案。同时，确保所选芯片满足目标市场日益严格的能效法规要求，让产品具备未来竞争力。

总而言之，选择一颗充电管理芯片，是一位工程师将抽象需求转化为具体物料的理性之旅。它要求你同时在技术细节的深海与产品需求的浅滩之间自如巡航。从场景定义到安全验证，从协议兼容到成本权衡，这十六个维度并非刻板的检查清单，而是引导你进行系统性思考的罗盘。唯有如此，你才能为手中的产品，找到那颗真正称职的“能量之心”，在可靠与高效的基础上，为用户点亮持久的体验之光。
