同样是“给锂电池充电”，为什么有的方案在车载、适配器、电源波动场景里稳得住，有的却一上手就发热、掉电、误报警，甚至直接把保护打穿？

很多时候，问题不在电池，而在你选的那颗“充电升压芯片”——它能不能吃下宽电压输入、能不能把多节电池串充做得又准又稳、能不能在温度和异常条件下把风险关在门外。

这篇文章就围绕一个关键主题讲清楚：宽电压输入与多电池串充支持，到底解决了什么工程问题，以及落地时该盯哪些参数与功能点。

先把场景说透：为什么“宽电压输入”不是噱头

做过电源的人都知道：输入端从来不“干净”。

你以为是 12V 的车载，可能遇到瞬态浪涌；你以为是 5V 的适配器，可能在插拔、线损、负载突变时飘来飘去。真正麻烦的是——充电系统不仅要“能工作”，还要在波动里持续稳定，别误触发保护，更别把风险传导到电池端。

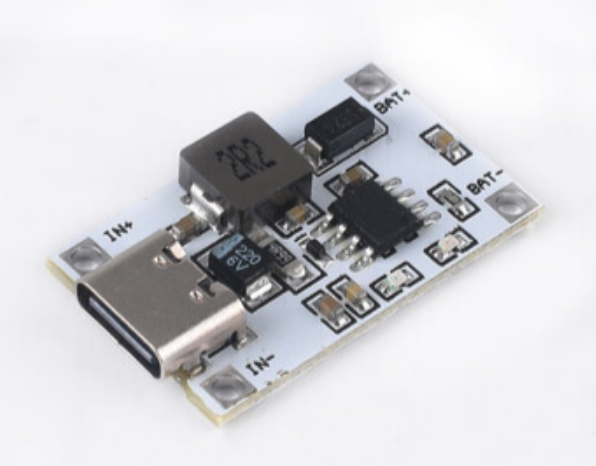

以 ASC2204 这类升压充电 IC 的指标为例，它支持输入工作电压 4.0V–24V，并且可承受高达 38V 浪涌电压；同时电池端也标注可承受高达 38V 浪涌电压。把这两条放在一起看，意思很明确：它考虑的是“输入端不靠谱、现场会来一下”的真实世界。

宽电压输入的价值，主要体现在三件事上：

1）适配多种前端电源

4.0V 到 24V 的输入范围，意味着你可以用不同来源的电源去喂它：低压、常见中压、甚至更高一点的系统电源，而不需要频繁更换方案。

2）对浪涌更有底气

标注 38V 浪涌承受能力，是在告诉你：它不是只在理想实验台上跑得通，而是在插拔、瞬态冲击这些“现场常态”里，更容易守住系统边界。

3）让系统保护设计更从容

当芯片自身具备输入过压等保护机制（ASC2204 提供输入过压、电池过压、IC 过温、NTC 低温和高温保护等），外围保护就可以从“救火”变成“协同”，系统稳定性会更好。

第二个核心：多电池串充支持，难点不在“充上电”，而在“充得对”

单节锂电好做，难的是多节串联。

因为串起来以后，你要面对的不是简单的“电压变高”，而是充电策略、精度、保护阈值、温控逻辑全部变得更敏感：一旦目标电压偏了、截止电流不对、温度管理不到位，轻则寿命掉得快，重则安全边界变窄。

在材料里，ASC2203 的定位很清楚：支持 2 节/3 节串联锂电池/锂离子电池的升压充电管理 IC，集成功率 MOS，采用同步开关架构，应用时所需器件更少，从而减小整体方案尺寸、降低 BOM 成本。

这里面有两个对工程很现实的点：

• “2/3 串锂可做”意味着面向更高电压电池包的需求直接落地；

• “集成功率 MOS + 同步开关架构 + 更少器件”意味着体积、成本、布局复杂度会下降，尤其适合空间紧凑的产品。

如果你希望覆盖更宽的电池节数范围，材料里还有另一条路线：ASC6613 是升降压型充电 IC，支持 1–4 锂电池，满充电压与充电电流可通过外部电阻调节，并采用 H 桥实现升降压转换。

当你看到“升降压”和“H 桥”，你就要意识到：它的应用目标更偏向“输入电压不固定、但要覆盖多节电池”的复杂场景。你不必先假设输入一定高于电池，或一定低于电池，而是交给芯片去完成升降压的转换逻辑。

把“充得准”讲明白：目标电压、精度与电池类型

做充电管理，最怕的不是效率，而是“差一点”。

材料中，ASC2204 支持通过外部电阻选择多种锂电池类型，对应目标充饱电压 4.2V/4.35V/4.4V；同时还支持 3.2V 铁锂（目标充饱电压 3.6V）。更关键的是，它的充电电压精度做到 ±0.5%。

这些信息放在一起，意味着它解决的是两类问题：

• 同一套硬件想兼容不同电芯体系（比如常见锂离子与铁锂），可以通过外部电阻进行配置；

• 精度到 ±0.5% 这种级别，能显著降低“长期偏高/偏低”带来的寿命与一致性风险。

另外还有一个细节很值得盯：ASC2204 提到“定制可实现单节电池充饱电压范围 3.6V~4.4V（step=50mV）”。这意味着对某些需要特殊满充电压设定的项目，存在更细粒度的适配空间。但要注意，这里属于定制能力，立项选型时就要确认交付形态与参数。

充电电流与截止电流：体验、寿命与安全的交汇点

充电不是“越快越好”，而是“可控地快”。

ASC2204 标注了大 1A 充电电流，并支持外部电阻设定充电电流。与此同时，它的截止电流默认为设置充电电流的 1/10，并且还提到定制可选 1/2.5、1/5、1/20，最小可达到 10mA。

这几条信息，实际对应三件事：

• 你能把“充电速度”做成可配置的，而不是一刀切；

• 截止电流比例影响满充判定与尾充时长，直接影响“看起来充满了没有”“最后那点电要多久”；

• 最小 10mA 的能力，对小容量电池或对涓流尾段要求更细的应用，会更友好（但依然要结合系统策略与电池规格去匹配）。

温度管理别忽略：NTC 不是附加项，是底线

很多充电故障，起点是温度。

材料中，ASC2204 支持通过 NTC 检测电池温度，并具备 NTC 低温和高温保护，同时也有 IC 过温保护。这意味着它不只是“测一测”，而是把温度纳入保护闭环。

对产品来说，这能解决两个现实问题：

• 环境温度变化大时，系统能主动避免在不合适温区充电；

• 当散热、布局、负载变化导致芯片自身温升异常时，有过温保护能把风险压住。

状态指示与低功耗：体验往往赢在这些小点上

用户不懂充电曲线，但用户会盯灯。

ASC2204 支持单色灯或双色灯的电池状态、充电状态及 fault 状态指示。对终端产品来说，能把“在充、已满、故障”明确表达出来，售后压力会直接下降。

同时，ASC2204 还强调单节电池待机模式下漏电流低至 1μA。对长期放置、低功耗设备，这种级别的待机漏电能显著改善“放一阵子就亏电”的体验。

封装方面，ASC2204 提到 ESOP-8。封装小、引脚少意味着布局更紧凑、成本更可控，但也对 PCB 布局与散热提出更明确的要求，实际落地要结合电流与热设计一起看。

对比一下另一条路线：当你不需要“升压”，而需要“强快充与协议”

材料里还有 IP2325 的信息，但它是“降压充电芯片”的方向，强调输出电流可达 3A，并提供过流、过热、短路、欠压等保护，还支持 USB PD 协议，并指出工作电压范围为 4.5V 至 24V，应用面向移动电源、充电宝、车载充电器等。

这给选型一个很直观的提醒：

• 如果你的核心矛盾是“前端可能是 PD 快充，需要更高功率、更快速度”，IP2325 这种强调 3A 与 USB PD 的路线就更对口；

• 如果你的核心矛盾是“输入电压与电池端电压关系复杂，需要升压充电/多节串充”，那就应该回到 ASC2204/ASC2203/ASC6613 这类升压或升降压充电管理 IC 的逻辑里去选。

路线不同，系统结构就不同，别拿一个方向的优势去硬套另一个方向的需求。

把选型落到一句话：你需要的不是“最强参数”，而是“最匹配的边界能力”

宽电压输入，解决的是电源环境的不确定；多电池串充支持，解决的是电池结构的复杂；精度、截止电流与 NTC，解决的是“充得对、充得稳、充得安全”；而指示与低漏电，则决定了产品体验与长期口碑。

你正在做的是单节还是多节？输入来源是 5V、12V 还是 24V？更看重 1A 级的可控充电，还是 3A 与 USB PD 的快充生态？这些问题想清楚，芯片就不会选错方向。

如果你愿意把你的输入范围、目标电池节数、目标满充电压（4.2/4.35/4.4 或铁锂 3.6）和期望充电电流说一下，我可以帮你把“该盯的关键参数清单”按应用场景列出来，避免踩那些最常见、也最费时间的坑。
