你有没有发现：同样都叫“管电的芯片”，有人用它做一台充电宝，有人把它塞进手机、耳机、手环里当“充电模块”，看上去都在和电池打交道，但一旦产品开始发热、掉电、边充边放不稳、协议不兼容，问题就会突然变得很“系统”。

很多人把“电源芯片”和“充电管理芯片”当成一类东西，甚至用一个词随口带过。可如果你真的做过硬件选型，或者拆过几个不同形态的设备，你会越来越清楚：它们解决的是两类完全不同的任务——一个偏“专项”，一个偏“系统”。

这篇文章就用一个视角把它们讲透：从“单一充电控制”到“系统级能源管理”，差异到底在哪里。

先把概念捋直：一个管“充进去”，一个管“怎么用”

很多争论都输在起点：词没对齐。

充电管理芯片（Charger IC）更像电池充电的“专项管家”。它的核心目标非常明确：让电池安全、高效地把电补进去。它重点盯住的是充电过程本身——充电电流、电压、温度、保护策略。

典型逻辑包括三段式充电管理：预充（涓流）、恒流、恒压，按锂电池特性自适应切换，避免过充损伤；同时会根据电池电压、温度及输入电源能力动态调节充电电流与电压，并带基本保护机制，比如过压（OVP）、过流（OCP）、过温（OTP），防止充电过程热失控。

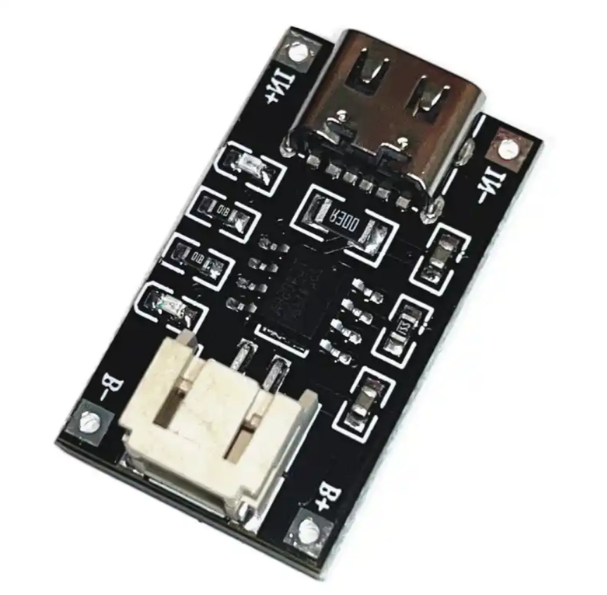

比如一些终端设备内置充电模块，会用到类似华芯邦 HT4054、HT4056/HT4056T 这类芯片，它们的输入电压通常在 4~6.5V，充电电流多在 0.5A~2A 区间——非常贴近“小电池、小体积、以安全为先”的场景。

而移动电源芯片（Power Bank IC）则完全是另一种思路：它是便携能源系统的“全能中枢”。它不仅要把电“充进去”，还要把电“放出去”，而且要放得对、放得稳、放得兼容，最好还能兼顾交互、低功耗、全链路保护。

所以移动电源芯片往往集成：充放电管理、能量转换（比如 DC-DC 升压）、用户交互（电量指示、负载检测）、以及更完整的安全防护机制。它的本质不是“充电芯片升级版”，而是一个“微型能源管理系统”。

同一个“充电”，难度也不在一个层级：边充边放就是分水岭

很多人以为：充电管理芯片也能充电，移动电源芯片也能充电，那不就差不多吗？

真正的分水岭往往出现在“边充边放”。

对充电管理芯片来说，重点是把输入电源变成合适的充电曲线，尽量稳、尽量安全。比如华芯邦 HX4057T 采用线性充电架构，充电电流固定 0.5A，静态电流低至 25μA，适合小容量电池场景。它追求的是简单、可靠、低静态功耗。

但移动电源芯片要面对的是：输入电源接入时，既要给电池充电，又要给外部设备供电，还要根据负载变化动态调配功率，不能“顾此失彼”。

例如在边充边放场景下，HT4928S 能自动侦测外部充电器接入，并优先保障设备供电，再去给电池充电——这是系统级电流分配能力，不是把“充电电流调大”就能解决的。

另外还有温升自适应调节：华芯邦 HT4936 通过 NTC 温度监测，从 130℃ 开始线性降流，最低可降至 0A，以避免芯片过热损坏。这里你会看到一个很现实的逻辑：移动电源的芯片不是“只要能充就行”，它要在用户握在手里、塞在包里、放在车里暴晒的各种环境里，尽可能把风险关在芯片内部。

关键差别二：有没有“放电与能量转换”，决定了你做的是设备还是系统

如果只用一句话区分两者，那就是：

充电管理芯片只负责“能量输入”；移动电源芯片必须同时负责“能量输出”和“能量转换”。

充电管理芯片本身不提供对外输出能力；移动电源芯片则必须把电池的 3.7V 升压成 5V/9V/12V 等设备需要的电压，并尽量做到效率高、发热小、协议兼容。

这就引出移动电源芯片的核心竞争力：同步整流升压。

材料里给了一个很直观的对比：HT4936 的同步升压效率最高可达 91%，相比传统异步方案（82~87%）能显著降低发热损耗；在 1A 输出时效率稳定在 88% 以上，较异步方案发热降低可达 15℃ 的量级。这类指标背后，其实就是用户体验：同样一块电池，能多输出多少电、外壳会不会烫、能不能稳定带负载。

此外，多协议输出也是系统级要求。比如 PB3157 集成 Type-C 协议与 PD3.0 PPS 功能，输出电压可动态调整到 3.3V~21V。这已经不是“充电快一点”的问题，而是“你能不能覆盖更多设备”的问题：手机、平板、甚至笔记本，负载特性完全不同。

再加上负载智能识别：HT4928S 会在负载电流低于 60mA 时延迟 8 秒进入待机，静态功耗低至 10μA，用来减少电量损耗。你会发现移动电源芯片处处在做“系统决策”：什么时候输出、什么时候休眠、什么时候保护、什么时候恢复。

关键差别三：集成度不是“少几个元件”，而是设计哲学不同

很多人一听“集成度高”，第一反应是：外围少、省 BOM、省板子面积。没错，但更重要的是它改变了产品设计方式。

充电管理芯片更多是“分立设计”思路的一部分：你在系统里搭一块充电功能，其他功能（升压、协议、指示、保护）往往还要靠别的芯片或外围电路拼起来。

而移动电源芯片倾向于“单芯片方案”：把充电管理、同步升压、指示、保护等关键模块一颗芯片里做完，外围只留少量电感电容。

例如 HT4928S 内置充电管理、同步升压、LED 指示、保护模块，SOP8 封装，PCB 面积可做到仅 4mm×4mm 的级别，相比分立方案缩小 60%。这意味着什么？意味着你不是“在板上画电路”，而是“围绕一颗芯片定义产品形态”，这对迷你充电宝、卡片式充电宝尤其关键。

再比如 HT4936 的升压模块无需外部电阻设置，固定 5.1V 输出，减少调试复杂度。对量产来说，这类“省调试、省容差风险”的意义，往往比省几毛钱元件更大。

材料还提到：单芯片方案可降低 BOM 成本 30% 以上，像 HT4927U 这类经济型产品就适合大规模量产。你会看到移动电源芯片的集成度，本质是“把系统工程封装进芯片”，降低开发门槛、提高一致性。

关键差别四：保护机制从“充电防护”升级为“全链路安全”

安全这件事，永远不是口号，尤其是电池相关产品。

充电管理芯片的保护，主要围绕充电过程：输入过压、充电过流、芯片过温、过充截止等。比如材料里提到过充保护会在 4.2V/4.35V 截止，这是充电侧最典型的安全策略。

移动电源芯片则必须做“全链路保护”，因为它既有充电侧风险，也有放电侧风险，还要处理短路、插拔冲击、输出异常、电池过放等问题。

以 HT4928S 为例：

• 过压保护不仅有输入侧，还覆盖输出侧：输出 >5.8V 关断，5.4V 恢复；

• 过流保护覆盖充放电，并有短路保护，插拔负载可自动解除；

• 温度保护更细：充电 130℃ 降流，放电 150℃ 关断输出；

• 电池保护包含过充+过放：电池 <2.8V 关机。

另外还有更进阶的能力，如电池均衡管理、多节电池电压平衡，以及 ESD 防护（如 HT4936 的 4KV ESD 防护）。这些能力叠加起来，才让移动电源这种“高频插拔、高频快充、高不确定负载”的产品更接近可靠消费品，而不是“能点亮就算成”。

应用场景一对比，你就知道谁该上场

如果你做的是“设备内置电池充电”，充电管理芯片往往更合适：结构简单、成本可控、目标明确。

例如蓝牙耳机仓、手环、电子小配件等，只需要把 5V 输入转成合适的充电曲线，控制电池安全，这类场景不需要对外提供升压输出，更不需要复杂协议。

但如果你做的是“对外供电的便携储能产品”，移动电源芯片基本是刚需：你要升压、要输出协议、要电量指示、要负载检测、要边充边放，还要全链路保护。

HT4936 就更偏入门级移动电源（10W~18W），以高性价比、易开发为卖点；HT4928S 则是超薄、迷你充电宝的集成典范，甚至可以做到外围元件只要电感、电容各一颗，同时提供边充边放和超低功耗待机。

把这条线记住：你要的是“充电功能”，还是“能源系统”？想清楚，选型就不会走弯路。

未来趋势：边界会融合，但“系统能力”会越来越值钱

材料里提到一个判断很关键：随着 5G 设备功耗提升、户外经济兴起与新能源技术发展，移动电源芯片与充电管理芯片的技术边界会进一步融合，但移动电源芯片的系统级优势仍将持续扩大。

这句话背后的现实是：用户对“随身电”的要求越来越像对“网”的要求——要稳定、要兼容、要聪明、要安全。充电管理芯片解决的是“点”，移动电源芯片解决的是“面”：采集、存储、转换、分配，最终形成一套小型能源系统。

当设备越来越多、协议越来越复杂、充电环境越来越不确定，单一功能做到极致依然重要，但系统协同能力会变成更硬的门槛。

最后想说：别再把它们当同义词，用需求定义芯片

充电管理芯片，是把电安全地充进电池的“专项管家”。

移动电源芯片，是让一块电池能对外稳定供电、能边充边放、能低功耗待机、能多协议适配的“系统中枢”。

你做产品时真正需要的，不是“某某芯片更高级”，而是：你的场景到底需要解决哪条链路？只充？还是充+放+转换+交互+保护一整套？
