为手中的锂电池安全高效地“喂饱电”，是每个硬件产品必须跨过的门槛。选错充电方案，轻则续航缩水，重则埋下安全隐患。今天，我们就来深入剖析一款在便携设备中经久不衰的“能源管家”——HM4056E/HE4056E单节锂离子电池线性充电管理芯片，从内部原理到实战设计，为你提供一份清晰的参考指南。

一、 极简设计：一颗芯片构建的完整充电系统

HM4056E/HE4056E的核心魅力在于其高度集成。它是一款完整的恒定电流/恒定电压（CC/CV）线性充电器，专为单节锂电设计。最大亮点是内部集成了功率MOSFET、电流检测电阻和防倒灌的阻断二极管。

这意味着，你的电路板上几乎不需要额外的大功率分立元件。对于蓝牙耳机、智能穿戴、便携工具等空间寸土寸金的产品，这种“All-in-One”的架构直接节省了宝贵的PCB面积和BOM成本，让设计变得异常简洁。

它的工作流程遵循经典的锂电池充电曲线：先恒流快充，快速补充能量；当电池电压接近4.2V的终点时，自动切换为恒压模式，电流逐渐减小，直至涓流充满。这套流程在速度与电池健康之间取得了最佳平衡。

二、 安全与智能：藏在细节里的守护

作为设备的“充电指挥官”，安全与可靠性是底线。HM4056E/HE4056E通过多项内置机制，构建了多重防护网。

1. 灵活可调的充电电流：充电电流大小，仅由一颗连接在PROG引脚与地之间的电阻决定。通过公式 I_CHG ≈ 1000V / R_PROG 即可轻松设定，最高支持1.1A。无论是为容量较小的智能手环电池慢充，还是为移动电源电芯快充，都能灵活适配。

2. 聪明的热反馈调节：这是防止芯片“中暑”的关键。充电时，芯片会实时监控自身结温。一旦因环境过热或散热不佳导致温度超标，它会自动线性降低充电电流，从而控制温升。这保证了即使在严苛环境下，充电也能安全持续进行，而非简单粗暴地停止。

3. 全自动充电管理：

• 自动终止：当电池在恒压阶段饱含，电流降至设定值的1/10时，芯片自动停止充电，杜绝过充。

• 自动再充：充电停止后，若电池自放电导致电压回落，芯片会自动重启充电流程，确保电池时刻保持“满血”状态。

• 智能预充：对于电压过低（<2.9V）的“饿过头”的电池，芯片会先用小电流（约设定值的1/10）温柔唤醒，待电压恢复健康后再进入快充，有效保护电池寿命。

4. 一目了然的状态指示：芯片提供的两个开漏输出引脚（CHRG, STDBY），可直接驱动LED。充电中，红色LED亮起；充满或未接电池，绿色LED亮起。这个看似简单的功能，却是用户感知设备状态、工程师调试排查的重要窗口。

5. 全方位的保护与低功耗：

• 超低待机功耗：拔掉充电器后，芯片自动进入休眠，电池漏电流低于1μA，几乎不消耗电池存量电量。

• 输入欠压保护：当输入电压不足时，芯片停止工作，避免在电压不稳的电源下异常运行。

• 电池温度监控：配合电池内部的NTC热敏电阻，可实现温度保护，在电池过冷或过热时暂停充电，为安全再加一把锁。

三、 封装与兼容：为实战设计赋能

芯片常采用带裸露散热垫的SOP8/MSOP封装。这种设计利于将热量传导至PCB铜箔，通过板子散热，从而在紧凑空间内实现更高的可持续充电电流。对于追求轻薄的产品，这一点至关重要。

在电源适配性上，它专为5V USB电源规范优化，可以直接从电脑USB口或手机充电器取电。这大大简化了用户的充电体验，一根通用线缆即可解决问题，无需专用充电器。

四、 设计实战与要点提醒

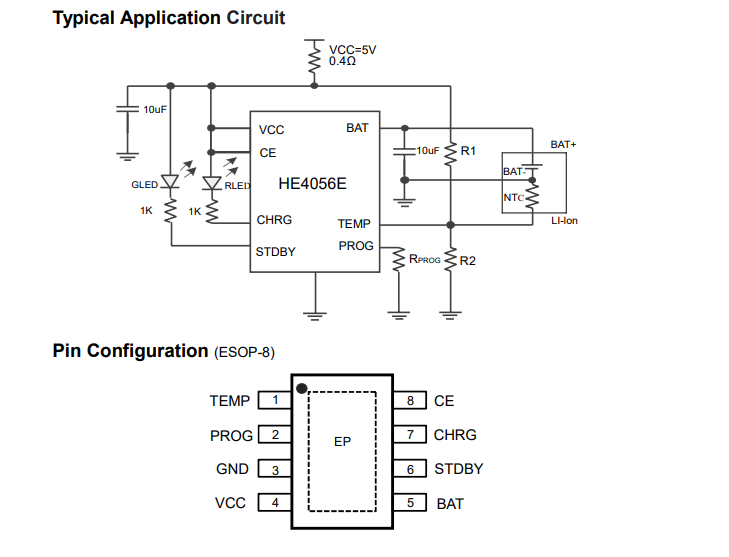

一个典型应用电路极其简洁：输入输出滤波电容、设定电阻、状态指示LED即构成主体。设计时需注意：

• 布局是关键：输入电容和电池电容应尽量靠近芯片对应引脚，电源走线足够宽，以减少损耗和噪声。

• 散热要利用：充分利用PCB底层或内层的铜皮，将芯片散热垫的热量导出。对于持续高电流充电场景，需评估实际温升。

• 电阻需精准：用于设定电流的PROG电阻，建议选用1%精度，以保证充电电流符合设计预期。

总结与思考

HM4056E/HE4056E以其极高的集成度、周全的保护逻辑和极简的外围需求，成为了单节锂电池充电方案中的“标准答案”之一。它平衡了性能、成本与可靠性，无论是消费级产品还是对稳定性要求严苛的工业设备，都能提供坚实的支撑。

在硬件开发中，电源是系统的基石。深入理解像4056E这样的核心器件，不仅能解决当下的选型难题，更能积累应对复杂电源设计的底层经验。你是否在项目中也用过这颗芯片？遇到了哪些有趣的挑战或有什么独特的设计心得？欢迎在评论区分享交流，让我们共同探讨硬件设计的细微之处。
