在新能源汽车快速普及的今天，直流充电桩（DC Fast Charger）凭借其**“充电10分钟，续航200公里”**的高效能力，成为缓解续航焦虑的关键技术。但你是否好奇，电网中的交流电如何变成电池所需的直流电？充电桩内部又藏着哪些“黑科技”？本文将通过**工作原理图拆解**，带您一步步揭开直流充电桩的能量转换奥秘。

---

## 一、直流充电桩的核心构成

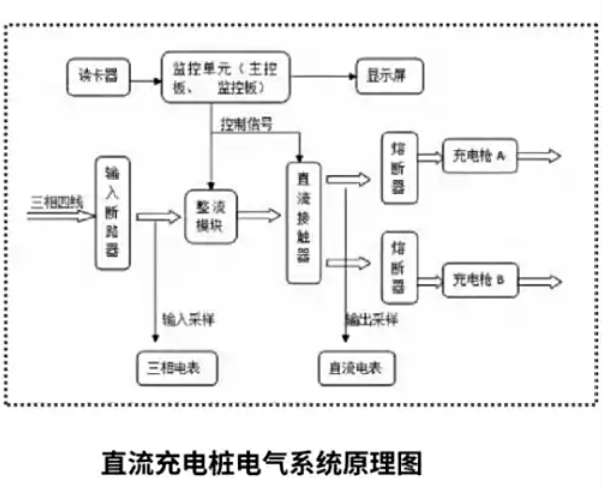

从结构上看，直流充电桩可简化为**四大模块**（如下图示意）：

1. **电网输入模块**：连接380V三相交流电，配备防雷、滤波电路。

2. **功率转换模块**：核心部件为**AC/DC整流器**和**DC/DC调压器**，完成交直流转换与电压匹配。

3. **控制模块**：通过**BMS（电池管理系统）通信**，实时调整输出电流/电压。

4. **充电接口**：国标GB/T或欧标CCS等协议规定的物理连接器。

> *示意图注解：电网交流电→整流为高压直流→调压至电池需求电压→通过充电枪输出。*

---

## 二、关键部件工作原理图解

### 1. **AC/DC整流环节**

直流充电桩的第一道工序是将三相交流电转化为直流电。目前主流方案采用**IGBT（绝缘栅双极型晶体管）**或**SiC（碳化硅）器件**组成的**三相全桥整流电路**，其优势在于：

- 效率可达**95%以上**（SiC器件更优）；

- 支持宽电压输入（如200V-750V）；

- 谐波失真率＜5%，减少对电网干扰。

*技术细节*：整流后通常会接入**LC滤波电路**，平滑电压波动。

### 2. **DC/DC调压环节**

由于不同车型电池电压差异大（如特斯拉400V、保时捷800V），需通过DC/DC变换器动态调整输出电压。常见拓扑结构包括：

- **Buck-Boost电路**：适用于宽范围电压调节；

- **LLC谐振电路**：高频开关降低损耗，效率提升至98%。

> **案例**：当为一台额定电压600V的电池充电时，若整流输出为800V，DC/DC会将电压降至600V±5%误差范围。

### 3. **BMS通信与安全保护**

充电桩与车辆BMS通过**CAN总线**或**PLC（电力线载波）**通信，实时交换：

- 电池SOC（当前电量）；

- 最大允许充电电流/电压；

- 温度数据（防止过温）。

*保护机制*：一旦检测到绝缘故障、过流或接触不良，立即切断输出。

## 三、技术演进与效率优化

近年来的技术突破主要集中在：

1. **超充架构**：如特斯拉V4超充桩采用**液冷电缆**，支持1000V/600A输出；

2. **双向充放电（V2G）**：通过改进拓扑结构，实现车辆向电网反向供电；

3. **智能分时功率分配**：多枪充电桩动态分配功率，避免电网过载。

*数据对比*：传统充电桩效率约92%，而采用SiC+LLC架构的新机型可达96%以上。

---

## 四、用户常见问题解答

**Q1：直流快充会损伤电池吗？**

A：在BMS管控下，**80%电量前**采用恒定大电流（如1C倍率），后期切换涓流模式，安全性有保障。

**Q2：为什么充电功率会逐渐下降？**

A：电池内阻随温度升高而增大，BMS会主动限制电流，属正常保护逻辑。

**Q3：不同品牌的充电桩兼容性如何？**

A：只要符合国标/欧标协议（如GB/T 20234.3），均可通用，但实际功率受车辆BMS限制。

---

## 五、未来趋势展望

随着800V高压平台车型（如小鹏G9、极氪001）的普及，下一代直流桩将向**更高电压、更智能调度**方向发展。同时，**光伏+储能+充电桩**的微电网模式，有望进一步降低碳排放。
