充电ic（Integrated Circuit，集成电路）作为电子设备电源管理的核心部件，其设计原理融合了精密控制与安全保障机制。简单来说，它像一个"智能管家"，实时监测电池状态，动态调节电能输送路径，确保充电过程既高效又安全。以下是其关键原理的分解：

电压与电流的调控逻辑

充电IC的核心任务是将外部输入电压（如USB或适配器的5V/9V）转换为电池所需的充电电压（如锂电池的4.2V/4.35V），并控制电流强度。这一过程分为两阶段：

1. 恒流阶段（CC）：当电池电压较低时，IC输出恒定大电流快速充电，类似"开大水龙头注水"。

2. 恒压阶段（CV）：当电池电压接近额定值（如4.2V），IC切换为恒定电压，电流逐渐减小，避免过充，如同"拧紧水龙头至滴水状态"。

为实现这一调节，充电IC内部采用功率晶体管（MOSFET）作为"电子阀门"。通过脉宽调制（PWM）或线性降压技术，精细控制导通程度，将输入电压逐步降低至目标值。例如线性降压型IC通过内部MOS管的阻抗分压，将多余电能转化为热量耗散；而开关降压型则通过电感和电容的储能-释能循环实现高效转换。

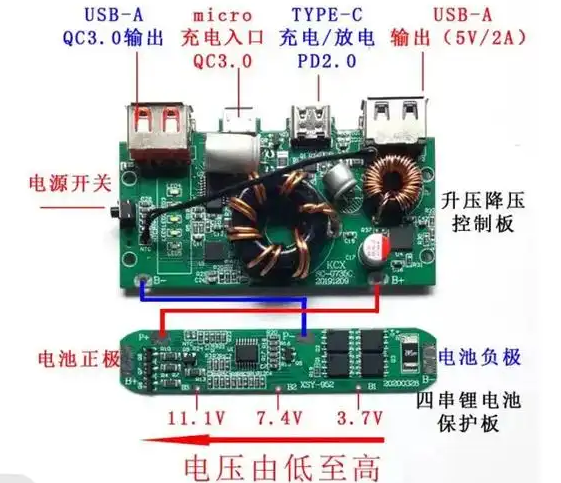

电路结构中的关键模块

一张完整的充电IC原理图通常包含以下功能单元：

1. 输入电源管理（VIN）：连接外部电源适配器或USB端口，常配备过压保护（OVP）电路，防止高压损坏后级元件。

2. 电池接口（BAT+/BAT-）：直接对接电池正负极，内置电压检测回路。当检测到电池电压低于阈值（如3.0V），IC自动触发充电流程。

3. 温度监控（NTC）：通过热敏电阻实时采集电池温度。若温度超出安全范围（通常0°C~45°C），IC立即停止充电并触发报警，防止热失控。

4. 状态指示（STAT）：LED或信号引脚，用不同闪烁模式提示"充电中"、"充满"或"故障"状态。

以TI的bq2589x为例，其架构中集成了多颗MOS管：充电时电流流经电感进入电池；放电时（如手机使用时），电流则需通过专用MOS管（Q4）输出，该设计可支持大电流放电需求。

安全保护机制的协同运作

充电IC不仅是"能量调度员"，更是"安全卫士"。其多层防护设计包括：

• 过充保护：当CV阶段电流降至阈值（如10mA），IC切断充电回路。

• 温度保护：NTC检测到高温时，IC在毫秒级时间内关断输出。

• 反向漏电防护：防止电池电量倒灌至输入端口。

这些功能常与独立的保护IC（如DW01）协同工作，形成"双重保险"，确保异常状态下迅速锁定系统。

工作流程的分步解析

以一个典型的充电IC工作序列为例（如IC2、IC3组合电路）：

1. 初始化：通电后，控制芯片（IC2）复位，输出高电平，为电池提供约10mA的涓流预充。

2. 振荡启动：振荡器（IC1）产生脉冲，触发控制芯片依次激活多路输出（Q1~Q5），分阶段调整电压。

3. 分压调节：通过电阻网络（如R1~R5）对不同输出端分压，实现充电电压的阶梯式上升。

技术演进趋势

现代充电IC正朝着高集成度与多功能化发展：

• 全集成MOS管：新型IC将功率开关、驱动电路、保护模块全部封装于单芯片，简化外围电路。

• 快充协议兼容：支持QC、PD等协议，动态调整输入电压。

• 能效优化：开关式降压架构效率可达95%以上，远高于线性降压的70%，显著减少发热。

充电IC的设计本质是电能、控制算法与安全逻辑的精密耦合。从电压转换的微观调节，到温度监控的实时响应，其原理图上的每条走线都承载着能量与信息的双重使命。随着快充技术与电池材料的革新，这颗"拇指大小的芯片"仍在持续进化，推动电子设备向"充得更快、更安全"的未来迈进。
