双节锂电线性充电芯片是便携式电子设备电源管理的核心组件，尤其在需要紧凑设计和高可靠性的场景中，这类芯片通过精细的电压电流控制与多重保护机制，实现高效安全的充电管理。以下是其技术特性与应用价值的深度解析：

一、基础架构与核心功能

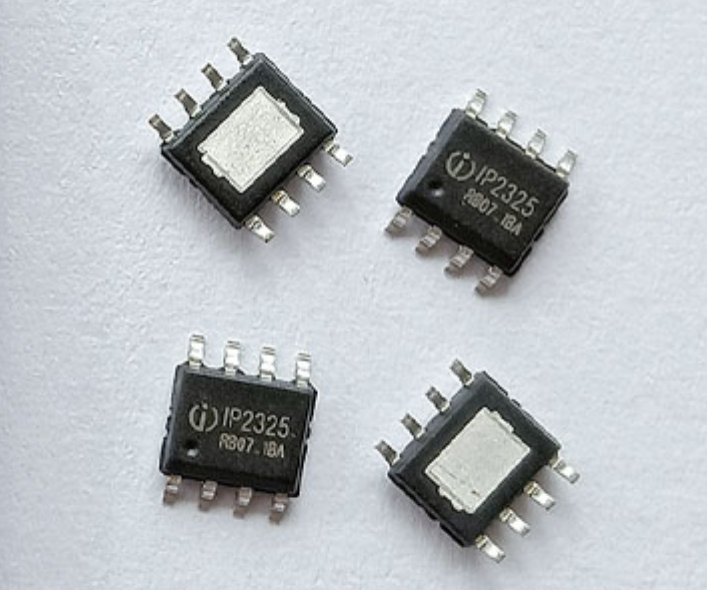

双节锂电池充电芯片本质上是为锂离子电池量身定制的电源管理集成电路。它整合了电源管理模块、充电控制逻辑及通信接口，核心任务包括：

1. 动态调控充电路径：根据电池状态实时切换充电模式（如恒流CC、恒压CV）；

2. 主动防护机制：通过过压（OVP）、欠压（UVLO）、短路、过热等保护电路，预防电池损伤；

3. 延长电池寿命：精准控制充放电参数，减少化学损耗。

以典型型号CS5071E为例，其输入电压范围覆盖4.2V–18V，输出支持双节锂电池所需的8.4V电压，最大充电电流达1000mA，适配从智能穿戴到工业仪表的多种设备。

二、精度与安全：双重技术壁垒

1. 电压电流控制精度

2. 高端芯片如CS5071E的充电电压误差≤1%，电流波动≤10%。类比医疗级输液泵的精确滴速控制，这种精度能避免“过充虚电”或“欠充损伤”，显著提升电池循环寿命。

3. 多重保护机制

4. 除了基础的OVP/UVLO，CS5071E增设了PROG引脚短路防护，并配置双重超时保护：

• 预充阶段（TC）超时阈值：4.5小时；

• CC/CV阶段超时阈值：21小时；

1. 如同为充电过程加装“熔断机制”，杜绝因故障导致的持续危险充电。

2. 极端环境适应性

3. 支持-40℃~85℃宽温工作范围，相当于从北极严寒到赤道酷暑均可稳定运行，满足户外设备、车载系统等严苛场景需求。

4.


三、效率与用户体验的平衡

1. 充电速度实测

2. 以主流2000mAh电池为例，CS5071E可在2小时内完成理论充电（实际约2.5小时，含电路损耗）。相较于早期4小时以上的方案，效率提升近50%，符合用户“碎片化快充”需求。

3. 线性架构的体积优势

4. 相比开关式充电方案，线性芯片省去了电感和高频开关元件，PCB面积可缩减30%以上。这相当于在指甲盖大小的空间内构建完整充电系统，对TWS耳机、医疗探头等微型设备至关重要。

四、典型应用场景与技术适配

1. 便携式高密度设备

2. 无人机电池组、手持光谱仪等需在有限空间内集成大容量电池的设备，依赖线性芯片的低干扰特性防止信号串扰。

3. 安全敏感型设备

4. 如消防定位仪、防爆终端等，芯片的多重保护机制可规避电池热失控风险。

5. 成本敏感型消费电子

6. 中低功率设备（如蓝牙音箱、电动工具）通过采用集成PROG引脚编程的芯片，省去外部MCU控制成本。

五、设计实践关键点

1. 散热优化

2. 线性芯片工作时约30%能耗转化为热量，需通过以下措施控温：

• 在芯片底部铺设≥2cm²的铜箔散热区；

• 避免电池与芯片叠层设计。

1. PCB布局规范

2. 输入电容需贴近芯片VIN引脚（距离≤3mm），PROG电阻路径应远离高频信号线，防止电流采样失真。

3. 充电曲线调优

4. 通过调整PROG脚电阻设置充电电流，例如需1A电流时配置1.2kΩ电阻（公式：I_CHG=1200V/PROG）。

六、未来演进方向

随着快充技术发展，新一代芯片正从三方面突破：

1. 高压输入兼容性：支持20V以上PD协议输入；

2. 多节电池扩展：通过级联控制支持三串12.6V电池组；

3. AI功耗管理：根据用户习惯动态调整充电策略。

双节锂电线性充电芯片如同微型能源指挥官，在方寸之间平衡效率、安全与体积。随着半导体工艺进步，这类芯片将持续推动电子设备向“更小、更快、更可靠”演进，成为智能硬件不可或缺的“能量心脏”。
