拿到一块锂电池电源管理芯片，第一眼看到的往往是那些密密麻麻的银色“触角”——引脚。对于许多新手工程师或硬件爱好者来说，这张引脚图犹如一张神秘的电报密码表，上面标注的缩写和数字符号让人望而却步。但别急，今天我们就来当一回“翻译官”，把这看似复杂的引脚布局，掰开揉碎了讲清楚，你会发现，它其实是一张清晰的“功能地图”。

看引脚图，首先要找到它的“总指挥部”——电源输入输出和接地。通常，芯片上会明确标注 VIN（输入电压）和 VOUT（输出电压）引脚。例如，对于一个典型的单节锂电池管理芯片，VIN 引脚连接的是电池的正极（通过外部电路），或者一个外部供电电源；而 VOUT 则输出一个稳定的、适合后级电路工作的电压，比如 3.3V 或 5V。GND（接地）引脚则是整个电路的公共电位参考点，它连接电池负极和系统地，所有电流最终都要流回这里，形成完整回路。把这三个点先标出来，电路的骨架就有了。

接下来，是确保锂电池安全运行的“护卫队”——保护与控制引脚。锂电池娇贵，过充过放都可能引发危险，因此保护功能是电源管理芯片的核心。

• 充电控制（CHG）：这个引脚通常用于控制充电过程。它可能是一个状态指示输出（比如，充电时拉低，充满后拉高或变为高阻态），也可能是一个使能输入，用于开启或关闭充电通路。

• 放电控制（DSG）或放电使能：用来控制电池向负载放电的开关。在一些芯片中，它与 CHG 引脚协同工作，确保电池不会在充电时同时放电。

• 过压保护（OVP）与欠压保护（UVP）：这些保护机制通常由芯片内部电路实现，但有些芯片会提供相关的检测或阈值设置引脚。例如，通过外部电阻分压连接到某个引脚（如 OVSET, UVSET），来设定具体的过充和过放电压点。当电池电压超过或低于设定值时，芯片会切断充电或放电回路。

• 过流保护（OCP）与短路保护（SCP）：同样，这些功能多集成在内，但部分芯片会留有检测电流的引脚（如 CS+, CS-），通过测量连接在电池回路中的采样电阻两端的电压，来实时监控电流大小，一旦超过安全阈值立即动作。

然后是芯片的“神经中枢”——信号与通信引脚。为了让芯片“听话”并反馈信息，我们需要和它“对话”。

• 使能（EN）或关断（SHDN）：这是芯片的总开关。给一个高电平或低电平信号（取决于芯片是髙有效还是低有效），就能让整个芯片进入工作状态或进入极低功耗的关断模式，这对于电池供电设备的待机省电至关重要。

• 状态指示（STAT）：一个非常友好的引脚，常用 LED 驱动。它可能用不同的电平或闪烁模式来告诉你：正在充电、充电完成、电池故障等状态，让用户和设备都能“心中有数”。

• I2C/SPI 通信引脚：在更智能、功能可配置的芯片中，你会看到 SCL/SDA（I2C）或 SCK/MOSI/MISO/CS（SPI）这样的引脚。通过微控制器与这些引脚通信，我们可以读取电池电压、电流、温度、剩余电量等信息，甚至可以动态配置保护阈值、充电电流等参数，实现精细化管理。

• 温度检测（TS 或 THERM）：连接一个负温度系数（NTC）热敏电阻到该引脚，芯片就能监测电池或环境温度。如果温度过高或过低，芯片会暂停充电或放电，防止热失控，这是热管理策略的硬件基础。

对于一些多节电池串联的应用，如电动工具、无人机电池包，“均衡”是关键。你可能会看到 B1, B2, B3……这样的引脚，它们分别连接到串联电池组中每节电池的正极。芯片通过这些引脚监测每一节电池的电压，并在充电末期，对电压较高的单体进行“泄流”（被动均衡）或“能量转移”（主动均衡），确保所有电池电压一致，避免个别电池过充而整体却未充满的尴尬，极大提升了电池包的安全性和使用寿命。

最后，别忘了那些辅助性的“后勤保障”引脚。

• 定时器设置（TIMER）：有些芯片的安全保护（如过充保护后的延迟恢复）需要依赖外部连接的电容来设定时间常数。

• 振荡器或频率设置（OSC, RT）：对于开关电源型的充电或升降压电路，需要连接一个电阻或电容来设定内部振荡器的工作频率。

• 电源滤波（VCC, CP）：为芯片内部模拟或数字电路供电的引脚，通常需要就近连接一个去耦电容，以滤除噪声，保证芯片稳定工作。

如何高效解读一张引脚图？

1. 先找数据手册：任何分析都必须基于官方数据手册（Datasheet）。不要依赖任何未经核对的第三方图表。

2. 按功能分区：不要被几十个引脚吓到。如上所述，将它们按“电源”、“保护控制”、“通信信号”、“均衡”、“辅助”几大类进行归类，分而治之。

3. 关注电气参数：看清每个引脚的电压承受范围、输入/输出类型（是推挽输出、开漏输出，还是高阻输入）、默认电平状态（上拉还是下拉）。这决定了你外接电路的形式。

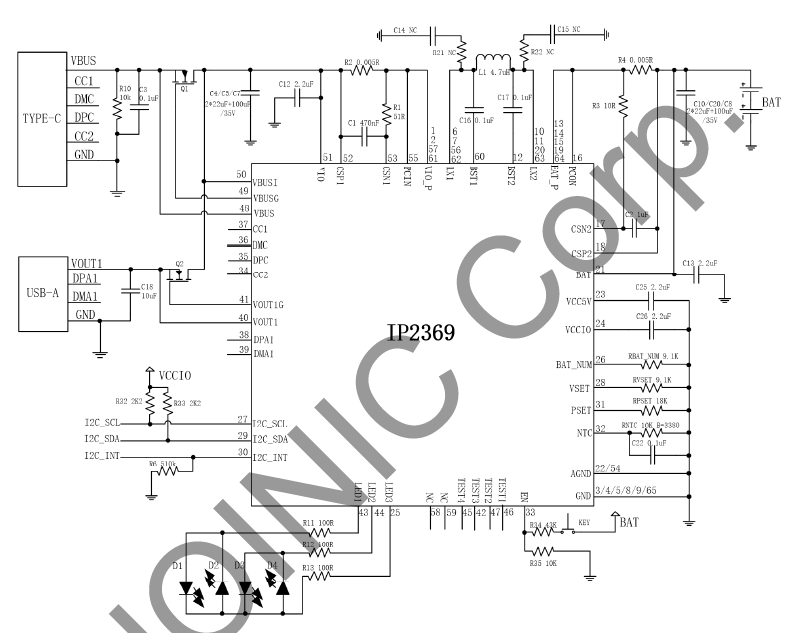

4. 结合典型应用电路：数据手册中一定会给出一个或多个典型应用电路图（Typical Application Circuit）。这是最直观的参考，直接展示了每个引脚在真实电路中应该如何连接外围元件（电阻、电容、电感、MOSFET等）。

所以，下次再面对一张复杂的电源管理芯片引脚图时，请不要慌张。把它想象成一座功能完备的城市规划图：有能源中心（电源引脚），有安全局（保护引脚），有信息中心（通信引脚），还有负责各区协调的部门（均衡引脚）。当你学会了按图索骥，这张图就不再是障碍，而是你驾驭锂电池能量、设计出安全可靠产品的得力向导。从看懂引脚开始，你的硬件设计之路，就迈出了扎实而关键的一步。
