文章导读

IP2332充电管理芯片采用同步开关技术,提升充电效率,支持双口输出与多重保护,优化多设备充电体验。

你是否曾为手机充电缓慢而焦虑,或是担心充电宝给设备充电时效率低下甚至损伤电池?在快充技术日新月异的今天,一颗小小的充电管理芯片,正悄然成为决定充电体验的关键。它不仅要高效地将能量送入电池,更要像一位智慧管家,确保整个过程安全、稳定。今天,我们要深入剖析的,正是这样一位隐藏在消费电子产品中的“能量指挥官”——来自英集芯科技的IP2332同步开关充电管理芯片。

一、高效核心:同步开关充电技术

传统线性充电方案如同用细水管缓慢注水,虽然简单但效率低下,大量电能转化为热量白白浪费。IP2332采用的同步开关降压充电技术,则像一台精准的变频水泵。它通过高频开关(开关频率典型值为1.5MHz)和同步整流,动态调整电压电流,将输入电源(如充电宝的5V输出)高效、精准地匹配到电池所需的充电曲线(如4.2V/4.35V等)。这种技术将充电效率大幅提升至92%以上,意味着更少的能量损耗、更低的发热,以及更快的充电速度,尤其在大电流2A充电时优势明显。

其工作原理遵循完整的锂电池充电管理流程:预充电(激活深放电池)-> 恒流快充(以设定电流快速补电)-> 恒压充电(电压达到上限后,电流逐步减小)-> 充电截止与再充检测。IP2332内部集成智能算法,精准控制每个阶段,确保电池健康。

二、实用性能:双口输出与多重保护

在移动电源、多口充电器等实际应用中,用户常常需要同时为多个设备充电。IP2332支持双路独立充电管理与路径管理,当双口同时输出时,芯片能进行智能的功率分配与动态调整。虽然双口同充时总功率会受到输入源和整机散热能力的限制,每路电流可能无法同时达到峰值2A,但其集成的路径管理功能可以优先保证连接的设备获得稳定供电,避免电压大幅波动,提升了多设备充电场景下的实用性和可靠性。

安全是充电的基石。IP2332内置了多达十余项保护机制,构建了全方位防线:

  • 输入过压/欠压保护:当适配器异常时,立即关断,保护后级电路。

  • 电池端过压保护:防止充电电压过高损伤电池。

  • 温度保护:内置温度感应,当芯片温度超过设定值(如120℃)时自动调节或停止充电,防止过热。

  • 短路保护:输出端口意外短路时,迅速限流或关断。

  • 电池温度监控:支持外接NTC热敏电阻,实时监测电池温度,杜绝因电池过热引发的风险。

这些保护功能并非孤立工作,而是协同运作,确保在任何异常情况下都能将设备与电池置于安全状态。

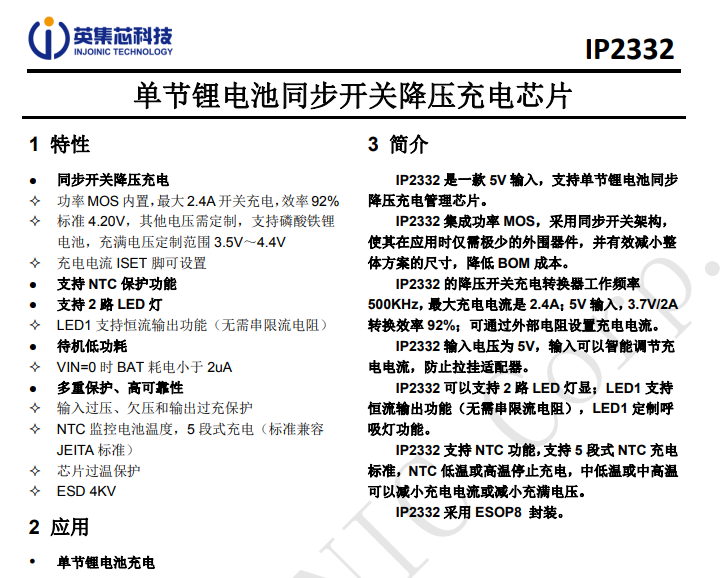

2a充电管理芯片IP2332

三、设计优势:高集成度与易用性

与一些需要外围MOS管和复杂补偿电路的竞品方案相比,IP2332的核心优势在于其极高的集成度与简洁的设计。它将同步开关MOS管、整流MOS管、环路补偿网络、智能数字控制核心等全部集成于一颗QFN-24(4mm x 4mm)的小封装内。这种“all-in-one”的设计为工程师带来了实实在在的好处:

  1. 节省空间:极小的占板面积,非常适用于对尺寸严苛的TWS耳机充电仓、便携式医疗设备、可穿戴设备等。

  2. 简化设计:外围元件仅需少量的电容、电感和电阻,极大降低了电路设计的复杂度和物料清单成本,加速产品上市周期。

  3. 性能一致:高度集成避免了分立元件参数离散性带来的性能波动,保证了量产产品充电性能的一致性与可靠性。

四、应用场景与散热考量

凭借其小尺寸、高效率、高安全的特性,IP2332已广泛应用于众多消费电子领域:

  • TWS耳机充电盒:为其内置的小容量锂电池提供高效、安全的充电管理,延长耳机续航。

  • 便携式蓝牙音箱:管理音箱内置电池,支持快速充电。

  • 手持小风扇、剃须刀等个人护理设备:作为其供电核心。

  • 移动电源/多口充电器:作为其中一路或两路独立的电池充电管理单元。

  • 智能手表/手环(需根据具体电池规格选型)。

  • 低功耗IoT设备、电子笔、便携医疗仪器等。

在电路设计中,散热是需要重点考虑的一环。尽管IP2332效率很高,但在2A满负荷充电时仍会产生一定热量。良好的PCB布局至关重要:应优先选择多层板,并将芯片底部的散热焊盘(Thermal Pad)可靠地焊接在PCB的铜箔上,利用整个板层散热;功率电感、输入输出电容应尽量靠近芯片引脚,减少环路面积和损耗;必要时可以在芯片顶部或PCB对应区域增加少量散热孔,促进空气流通。合理的散热设计能确保芯片在长时间重载工作时仍保持低温、稳定运行。

五、总结

总而言之,英集芯IP2332不仅仅是一颗充电芯片,它更是一个集高效、安全、紧凑、智能于一体的完整电源管理解决方案。在追求快速、安全、便捷充电体验的市场趋势下,这种高度集成的自研芯片正展现出强大的竞争力。它通过精湛的设计,将复杂的电力转换与安全管理浓缩于方寸之间,默默守护着无数电子设备的“能量心脏”。

技术的进步总是这样,将复杂的留给自己,把简单的交给用户。下一次当你手中的设备快速而安静地充满电量时,或许可以想到,背后正是像IP2332这样的“隐形功臣”,在精细地调控着每一份能量的流动。未来,随着电池技术和快充协议的演进,充电管理芯片必将继续向着更高效率、更高集成、更智能化的方向前进,为我们带来更加无缝的续航体验。
