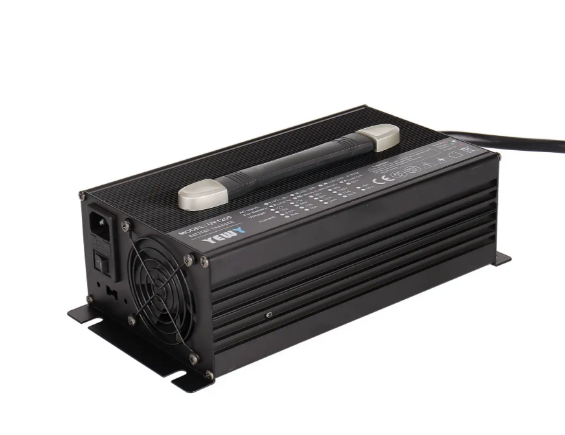

你知道吗？你家中那个看似不起眼的电动车充电器，内部竟上演着一场惊心动魄的“高压围猎”与“精密驯化”。一次不当的拆解或一个劣质的元件，就足以让这个“能量搬运工”瞬间变成“隐形杀手”。今天，我们将带你深入48V锂电池充电器的核心腹地，完整拆解其从狂暴交流电到温顺直流电的“驯化”全流程，揭示那些关乎生命安全的科技细节。

第一站：交流电的“暴力安检”
当充电器接入220V插座，汹涌而来的交流电并非善类。它裹挟着电网中的各种电磁干扰“噪音”，自身也可能遭遇雷击等瞬间高压“浪涌”的致命偷袭。
因此，入口处设立了一道严苛的“安检门”。保险丝是决绝的哨兵，遇重大过载立即熔断自毁，以切断电路。压敏电阻则是高效的“能量吸收器”，专门扑灭高达数千伏的瞬间浪涌。而由X电容、Y电容和共模电感组成的精密滤波网络，则像一组高效的“消音器”和“净化器”，确保外部干扰不内侵，内部噪声不外泄。这不仅是法规要求，更是安全防线的基石。

第二站：形态初变与“能量水库”
通过安检的交流电，首先需要被“捋顺”。它流经由四颗二极管构成的整流桥堆，从正负交替的形态，被强制转变为方向单一但剧烈起伏的脉动直流电（峰值约310V）。
如此不稳定的能量无法直接使用。此时，一个高压大电解电容登场，它如同一个“能量水库”，在电压波峰时蓄水，在波谷时放水，从而输出一条相对平稳的高压直流“干线”，为后续的精密操作备好“粮草”。

效率优化师：PFC电路
在许多优质充电器中，你会发现一个“效率优化师”——PFC（功率因数校正）电路。传统整流方式会让电流波形严重畸变，导致近半的电能实际上在做无用功，白白浪费。PFC电路通过精妙的控制算法，强迫电流波形紧跟电压波形，使其接近完美的正弦波，从而将电能利用率从不足60%提升至95%以上。这不仅省电，还能输出更稳定、更高的直流电压（约380V-400V），为后续电路提供更优越的工作平台。

能量转换心脏：高频隔离魔术
这是最核心、也最危险的区域，承担着能量转换、电压骤降和电气隔离的三重使命。核心是一枚高频变压器和一套高速开关系统。
开关控制芯片（如UC384X）是总指挥，它产生数万赫兹的高频PWM脉冲信号。功率MOSFET开关管是忠实的执行者，在此信号驱动下以极高的频率导通和关断。导通时，高压直流能量被注入变压器一次侧，转化为磁能储存；关断时，磁能通过电磁感应，在完全隔离的二次侧释放，产生低压高频交流电。变压器的匝数比如同齿轮组，决定了最终的输出电压。这里的“隔离”是生命安全的根本保证，它确保了人体可接触的二次侧与致命高压的一次侧之间，没有直接的电气连接。

直流精炼厂：二次整流与滤波
变压器输出的仍是高频交流电，需再次整流。通常采用导通压降极低、速度极快的肖特基二极管，将其变为脉动直流。紧接着，由低压电解电容和滤波电感组成的LC“精炼网络”，会对残留的高频纹波进行深度过滤，最终输出纯净、平稳的48V直流电。输出电容的品质直接决定了电压的“纯净度”。

精准控制大脑：闭环反馈系统
如何确保输出的48V精准无误？这依赖于一个实时监控的闭环反馈系统。
输出端，两颗精密电阻组成的分压网络，如同高精度电压表，持续采样。采样值被送入误差放大器（如TL431），与一个极为稳定的基准电压（如2.5V）进行比对，产生误差信号。
关键一步来了：这个信号如何安全地穿越隔离屏障？答案就是光耦。在二次侧，误差信号驱动光耦内部的发光二极管，电压越高，光越强。在一次侧，光敏三极管接收光信号，其导通程度随之变化，并将此光学信号“翻译”成电信号，传递给PWM控制芯片。
于是，一个动态微调环路形成：输出电压偏高 → 光耦发光增强 → 控制芯片收窄脉冲宽度 → 传输能量减少 → 电压回落。整个过程在微秒间完成，实现精准锁定。

智能充电管家：算法与安全守护
对于锂电池，恒压供电远远不够，需要一位“智能管家”来管理充电曲线。这通常由一颗专用的智能管理芯片担任。
一颗毫欧级的精密采样电阻串联在输出回路中，充电电流流过产生的微小压降，被放大后成为管家的“电流眼”。管家综合“电压眼”和“电流眼”的信息，有时还包括温度传感器的数据，执行智能充电算法：

1. 恒流（CC）阶段：电池电压低时，管家控制电路，使充电电流恒定在最大值（如2A），快速补充能量。

2. 恒压（CV）阶段：电池电压升至设定值（如54.6V），管家切换模式，死死稳住输出电压，电流随电池饱和而自然减小。

3. 充满截止：电流小至涓流或设定阈值，充电完成。
   这位“管家”更是忠诚的卫士，身负多重保护职责：过流保护（OCP）、短路保护（SCP）、过压保护（OVP）、通过MOSFET实现的电池反接保护，以及过温保护。它们共同构筑了充电过程的最后安全防线。
   敬畏之心：高压禁区，生命红线
   必须再次强调，无论充电器设计多么安全，其一次侧高压区域（310V/400V直流）始终是绝对的生命禁区。那些高压滤波电容，即使在断电后，其储存的电荷仍足以致命，且可维持很长时间。
   请务必牢记：非专业人员，绝对禁止拆解！ 任何好奇心驱使下的开启，都是与死神进行的危险赌博。本文旨在揭示科技之美与安全之重，而非提供维修指南。将专业问题交给专业人士，是对自己和家人最负责任的态度。
   从暴烈的交流电到温顺的直流输出，48V锂电池充电器的旅程，是一场融合了电力电子、自动控制与材料科学的精密协奏。理解它，能让我们更正确地使用；敬畏它，更能让我们远离危险。科技的价值，终须以安全为前提。你的每一个充电习惯，都与这内部精密世界的安全运行息息相关。
