一、核心组件与功能概述

LTH7作为单节锂电池充电管理芯片，其设计核心在于简化外围电路并提升充电效率。该芯片通过整合恒流/恒压充电模式、电压检测及热保护机制，实现对3.7V锂电池的安全快充。其工作原理可类比为"智能水管工"：根据电池状态动态调节电流输出，如同调节水阀大小，确保电池在安全范围内高效蓄能。

二、关键电路模块解析

1. 输入电源处理

芯片通过PW4054模块将USB的5V电压转换为适配的3.7V充电电压，此过程类似"电压转换器"，将高位水池的水流调节至低位水箱可承受的流速。该模块支持最大500mA电流输出，满足TWS耳机等小型设备的充电需求。

2. 恒流/恒压充电阶段

• 恒流阶段：当电池电压低于阈值时，LTH7以固定电流（典型值1A）充电，如同持续注水的第一阶段

• 恒压阶段：当电池接近4.2V时，自动切换为恒压模式，防止过充，类似水位到达警戒线后转为细流补水

3. 终止充电判定

内置电压检测电路实时监测电池状态，当检测到电池电压达到4.2V且充电电流降至设定值（如10%阈值）时，触发充电终止。此机制如同"智能水位传感器"，在水箱满溢前自动关闭进水阀。

三、保护功能实现原理

该电路通过三级防护体系保障安全性：

1. 过温保护：芯片内置温度传感器，当温度超过130℃时自动切断充电

2. 过充保护：通过PW3133A保护板实现电压钳位，防止电池突破4.3V安全上限

3. 短路保护：MOSFET管的动态断开功能可在异常电流时切断回路

四、应用场景与优势对比

相较于传统分立元件方案，LTH7集成度提升显著：减少检测电阻和外部MOSFET的使用，使PCB面积缩小约40%。以TWS充电盒为例，其可将5V USB输入转化为3.7V/1A充电输出，充满电时间较普通方案缩短30%，且温升控制在15℃以内。

五、设计注意事项

• 电容选型：输入端需配置10μF以上钽电容滤波，避免电压波动

• 指示灯设计：通过LED驱动引脚实现充电状态指示，长亮表示充电中，熄灭代表充满

• 散热设计：连续充电时建议增加散热铜箔，确保芯片工作在85℃以下

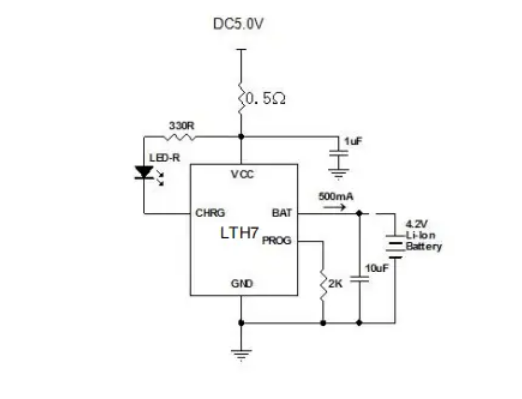

该电路方案已广泛应用于便携式电子设备领域，其平衡了成本与性能，特别适用于空间敏感型产品设计。如需完整原理图及元件参数，可参考相关芯片datasheet或联系技术支持获取专业资料。
