当我们日常为手机充电时，那个小小的充电头内部正进行着一场精密的能量转换之旅。它将来自插座的220V交流电，安全高效地转变为适合电池的直流电。要理解这一过程，剖析其原理图是最直观的方式。充电器通常采用开关电源设计，其核心目标是在保证效率的同时，实现紧凑小巧的体积。

从交流到直流：整流与滤波的序幕

充电器工作的第一步是处理输入的高压交流电。交流电如同汹涌的波浪，方向正负交替，而我们的电子设备需要的是方向恒定的直流电。因此，电流进入充电器后，首先会经过整流电路。一种常见的方式是使用如IN4007这样的二极管进行半波整流，将交流电转变为脉动的直流电。紧接着，滤波电容（例如10μF的电容）会登场，它像一个水库，能够平滑脉动，吸收波峰，填补波谷，从而输出相对稳定的直流高压（市电220V整流滤波后可达约300V）。为了确保安全，输入端通常还设有一个起保护作用的电阻，一旦后端电路出现异常过流，它就会熔断以保护后续元件，防止故障扩大。

电力的心脏：高频开关与变压器隔离

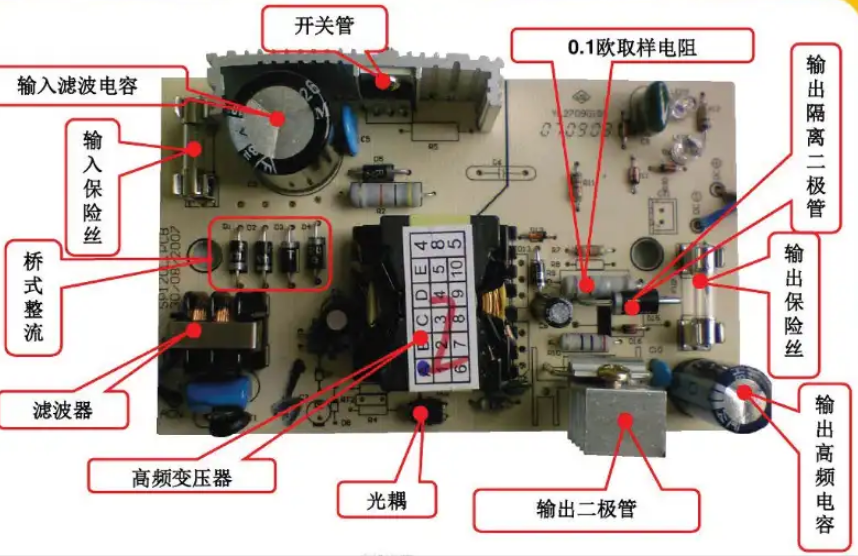

获得高压直流电后，接下来是关键的能量转换与隔离阶段。现代开关充电器普遍采用反激式电路，这也是图中可能展示的一种经典结构。其核心是利用一个由专用PWM（脉冲宽度调制）控制芯片（例如FAN104或UC3842系列）驱动的高频开关管（如三极管或MOSFET）。

PWM芯片如同一个精准的指挥家，控制着开关管以极高的频率（通常在20kHz以上，远超人耳听阈）不断地导通和关断。这样，稳定的直流高压就被“斩”成了一段段高频脉冲。这些脉冲电流通过开关变压器的初级线圈，利用电磁感应原理，在变压器的次级线圈上感应出较低电压的交流电。变压器不仅实现了降压，更重要的在于它实现了电气隔离——输入的高压部分与输出的低压部分之间没有直接的电气连接，仅通过磁场传递能量，这极大地提升了使用的安全性。

当开关管关断的瞬间，变压器线圈的感应电动势会产生很高的反向电压。为了保护开关管不被击穿，电路中会设置高压吸收电路（通常由二极管、电容和电阻组成，例如4007二极管、4700pF电容和82KΩ电阻的组合），用于吸收并泄放这部分能量。

确保稳定输出：稳压与反馈机制

经过变压器降压后得到的是低压交流电，还需要通过次级整流二极管进行二次整流，并再次经过滤波电容的平滑处理，才能得到设备所需的纯净直流电。

为了确保输出电压的稳定可靠，充电器内置了一套精密的反馈调节系统。这套系统通常以光耦器件为核心。简单来说，输出端的电压变化会被一个监控电路检测到，并转化为一个光信号，通过光耦无接触地传递到输入端的PWM控制芯片。PWM芯片接收到这个反馈信号后，会相应调整它发送给开关管的脉冲信号的宽度（即占空比）。如果输出电压偏高，脉冲宽度就变窄，减少能量输送；反之则增宽，增加能量输送。这就好比一个智能水阀，根据下游水位自动调节开度，从而实现精准维稳。例如，在恒压调节中，控制器的电流检测引脚（如FAN104的第1脚CS）会通过外接的检测电阻来监测开关管电流，参与精确控制。

原理图之外的实用考量

读懂充电器原理图，不仅能满足我们的好奇心，更具有实际意义。它帮助我们理解为何不同充电器在重量和体积上会有差异——采用高频开关电源技术的充电器，因其高频工作，可以使用体积小得多的磁性元件，因而更加轻巧。更重要的是，它让我们认识到充电器内部设计的复杂性与安全性考量，例如过流保护、过压保护等环节，都提醒我们应优先选用符合安全规范的合格产品。

通过这样一步步的详解，相信您对手中那个不起眼的充电器有了全新的认识。这张看似复杂的原理图，实际上清晰地描绘了电能如何被安全、高效地驯服，为我们日常设备注入能量的奇妙旅程。下次当您插入充电器时，或许会会心一笑，感受到这背后精妙的工程智慧。
