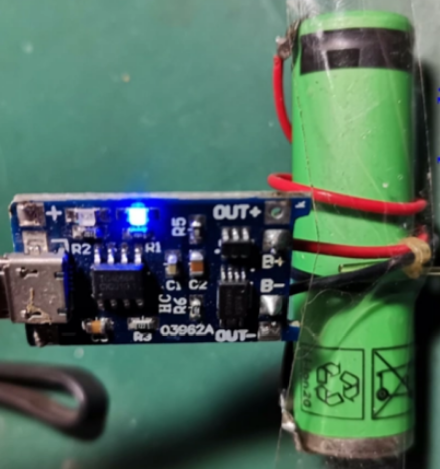

每次看到项目因为一个不起眼的充电ic反复返工，甚至导致批量产品召回，心里总有种说不出的惋惜。很多人觉得，给3.7V锂电池选个充电芯片，不就是看个输入电压、输出电流吗？然而，正是这种“想当然”的思维，让无数工程师踩进了深坑。

选型，远不止参数表的比对，它是一场关于系统思维、成本博弈和风险预判的综合考验。今天，我们就抛开那些华丽的宣传文档，从几个最隐蔽却又最致命的误区入手，聊聊如何为你的锂电池项目挑对那颗“心脏”。

误区一：只看最大充电电流，忽视“真实”充电曲线

这是最常见的误区。很多工程师拿到需求——“1小时充满2000mAh电池”，立刻开始搜索“2A充电电流”的IC。参数表上“充电电流：2A（最大）”的字样让人安心。但问题在于，这个“2A”能维持多久？

锂电池的充电过程并非恒流到底。它通常包含预充、恒流、恒压等阶段。在恒流阶段，芯片确实可能输出标称的2A。然而，随着电池电压上升，当接近设定的4.2V（或4.35V）截止电压时，充电电流会开始下降，进入恒压阶段。此时，平均充电电流远低于峰值。更为关键的是，芯片的持续输出能力受限于其封装热阻和实际工作环境温度。在狭小空间或高温环境下，芯片为保护自身会主动降额，实际可持续的电流可能大打折扣。

避坑指南：

务必查阅芯片数据手册中的“热性能”图表，关注在预期最高环境温度下，芯片可持续输出的电流是多少。同时，通过典型应用电路和波形图，估算整个充电周期的平均电流，而不要被峰值电流迷惑。对于有快速充电需求的项目，应优先选择集成了温度补偿或智能功率路径管理功能的芯片，它们能更高效地利用芯片的散热能力。

误区二：过度追求高集成度，牺牲了灵活性与可靠性

为了简化设计，高集成度的充电IC极具吸引力——它可能把MOSFET、电流检测、状态指示甚至电源路径管理都塞进一个小封装里。这看起来节省了空间和外围器件。然而，高度集成意味着“黑盒”化，你将失去对关键节点的控制。

例如，集成的功率MOSFET，其导通电阻和散热能力是固定的。如果你的应用场景存在较大的输入电压波动，或者电池内阻较大，这个内置MOSFET可能成为发热和效率的瓶颈，你却无法更换它。再比如，一些芯片将充电完成判据做得过于“死板”，固定为C/10（充电电流降至设定值的十分之一）截止，但对于某些老化或高内阻的电池，这可能永远无法达到截止条件，导致电池过充风险。

避坑指南：

评估项目对“可控性”的需求。在可靠性要求极高的工业、医疗设备中，有时“分立”或“半集成”的方案更优——你可以外置性能更佳的MOSFET，可以精确调整电流检测电阻，可以自定义充电终止算法。高集成度芯片适合对成本、体积极度敏感的消费类产品，但对于有特殊安全或性能要求的场景，适当的“分离”反而意味着更高的安全边际和调试自由度。

误区三：忽略电源路径管理与系统供电的优先级

这是一个高级误区，却直接关系到用户体验。传统的线性充电方案，在适配器插入时，芯片给电池充电，系统则由电池供电。这就导致一个尴尬局面：当电池电量耗尽时，即使插上电源，系统也无法立即启动，必须等待电池电压被预充到一定阈值。

现代设备要求“即插即用”。这就需要充电IC具备电源路径管理功能。好的PMIC或专用充电芯片，能够优先将适配器能量供给系统，保证设备瞬时工作，同时富余的电流才对电池充电。这解决了“开机等待”的痛点。更进一步，有些芯片支持“输入电流限制”功能，可以在使用电流能力较弱的电源（如电脑USB口）时，动态分配系统用电和充电电流，避免将电源拉垮。

避坑指南：

如果你的设备有“边充边用”的强需求，或者在电池耗尽状态下仍需保证基本功能，那么“是否集成智能电源路径管理”必须成为选型的关键筛选条件。仔细阅读数据手册中关于“系统供电优先级”、“输入电流动态分配”的章节，并验证其在实际应用中的逻辑是否符合预期。

误区四：对低功耗场景的“静态电流”不够敏感

对于IoT设备、可穿戴电子等常年待机的产品，电池的待机寿命至关重要。此时，充电IC本身的“静态电流”或“关断电流”就从一个小参数变成了决定性因素。

想象一下，设备大部分时间处于休眠状态，由电池供电。即使充电芯片处于“充电禁用”状态，它从电池端汲取的微小电流（静态电流）也在持续消耗电量。一颗静态电流为10uA的芯片，和一颗为1uA的芯片，在长达数月的待机中，带来的电池续航差异是惊人的。许多工程师在选型时只关注充电时的效率，却忽略了设备生命周期中占比更长的“静默期”损耗。

避坑指南：

针对低功耗应用，将“关断状态下的输入电流”（IIN-STANDBY）或“电池端静态电流”（IBAT）列为关键考核指标，要求供应商提供明确数据，并在自己的低功耗模式下实测验证。有些芯片提供了真正的“零电流”关断模式，通过外部信号彻底切断内部电路与电池的连接，这往往是此类场景的最优解。

误区五：将“安全认证”视为营销噱头，而非设计保障

看到芯片宣传页上罗列的“OVP、OCP、OTP”保护，就觉得万事大吉。然而，这些保护功能的响应阈值、响应速度、以及它们之间的协调逻辑，才是安全的灵魂。一些低成本芯片的保护机制可能过于粗糙，例如过温保护点设置过高，或者保护后无法自恢复导致设备“变砖”。

此外，是否通过UL、IEC等国际安规认证，并非只是一张证书。认证过程意味着芯片的设计、制造流程经过了严格的第三方验证，其失效模式和可靠性有据可查。在面临严苛的市场准入或产品责任问题时，一颗有认证的芯片是你设计可靠性的有力背书。

避坑指南：

不要仅看保护功能列表，要深入阅读数据手册中关于保护机制详情的章节，了解其具体参数和恢复条件。对于面向大众市场或有潜在安全风险的产品，优先选择拥有主流安规认证的芯片型号，并考虑要求芯片供应商提供相关的认证报告和可靠性数据。

选型，是一个权衡的艺术。没有完美的芯片，只有最适合当前场景的方案。它要求你跳出单一的功能框框，将视线延伸到热管理、系统功耗、用户体验、供应链安全和长期可靠性等维度。下一次，当你面对琳琅满目的3.7V锂电池充电ic时，不妨先停下点击“筛选”的手，问问自己：我的系统，真正需要的是什么？可能存在的最大风险又在哪里？想清楚这些问题，那些隐藏在参数表背后的“坑”，自然就会浮现出来。

毕竟，让产品稳定可靠地运行，才是我们所有技术选择的最终归宿。你在充电IC选型上，还遇到过哪些意想不到的“坑”？欢迎分享你的故事与见解。
