锂电池保护板充电电流多大

本文来源:充电管理ic 编辑:充电管理芯片 日期:2026-03-03 浏览:0
文章导读

锂电池保护板充电电流选择需结合保护IC与MOS管性能,通过公式计算保护电流,合理并联MOS管提升电流能力,避免发热和保护异常。

很多人挑锂电池保护板,第一句就问:“这板子能过多少A?”第二句紧跟着:“那充电电流到底选多大?”

真正容易“交学费”的点在于——保护板的电流能力不是印在板子上的一个数字。你只盯着“标称X A”,最后往往会遇到发热、误保护、充电断断续续,甚至MOS损坏。

要把“锂电池保护板充电电流选择”讲清楚,得从更底层的关系入手:保护IC怎么判定,MOS管怎么承载,两者怎么协同。


先把核心关系讲明白:电流由谁决定?

保护板上真正“发号施令”的,是保护IC;真正“搬砖扛活”的,是MOS管。

在常见方案里(例如DW01配MOS管8205A),保护IC负责监测电芯电压状态,并在需要保护时,通过控制输出脚的电平,让MOS导通或关断。简单说:

  • 该通的时候,IC给MOS的G极一个“允许导通”的信号,电池就能正常充放电;

  • 该断的时候,IC撤掉这个信号,MOS关断,充电回路或放电回路被切断。

所以你问“充电电流选多大”,其实是在问两件事:

1)保护IC的过流判定机制是什么;

2)MOS管的内阻与数量,能把电流能力撑到什么程度。


保护电流怎么算:那条看起来不起眼的公式

材料里给了一个非常关键的计算关系:

保护板保护电流 = 过流检测电压 / MOS管内阻

并且要注意:由于是两颗MOS管串联,计算时MOS管内阻要乘2。

这句话的价值在于:保护板的限流/保护阈值,本质上与“过流检测电压”和“MOS内阻”强绑定。换句话说,电流能力不是玄学,是被这条逻辑卡住的。

理解了它,你就能反推很多现象为什么会发生:

  • 有些板子看着小,反而能过更大电流(MOS内阻更低,或并联更多MOS);

  • 有些板子标得很大,实际一上负载就热、就掉压、就保护(内阻、结构、散热跟不上)。


为什么“并联MOS”能提升电流?答案就在材料里

材料给了一个很直白的经验结论:

  • DW01与8205MOS,用一颗MOS管是2~5A

  • 用两颗MOS管并联电流就会增加一倍

  • 现在的大容量移动电源有的用3~4颗MOS管并联

这里的逻辑很实用:当保护IC无法更改时,就从MOS端下手。想提高电流能力,常见办法就是增加MOS并联数量。

也因此,你会看到同样是DW01体系,有的板子只够小电流,有的板子却能撑更大容量场景——差别往往不在IC型号,而在MOS的数量与内阻水平。

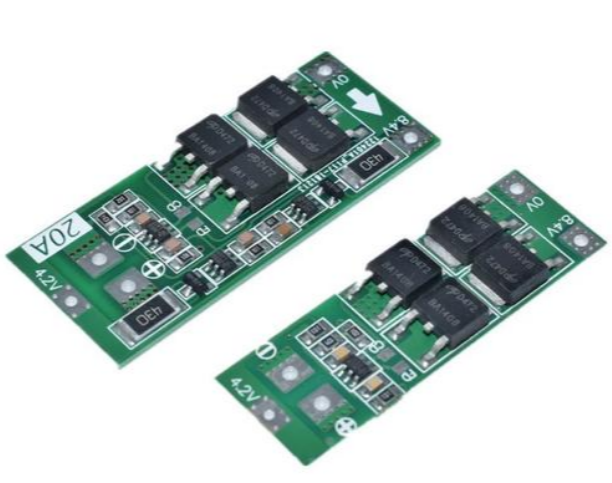

锂电池保护板充电电流多大


把“充电电流选择”落到可执行:按容量先定保护电流档

材料中关于选型给了一个清晰的容量分段建议:

  • 一般2000mAh以下的电池,没有特殊要求,选一般的保护板就可以了,保护电流2~5A

  • 一般电池的放电电流是1C

  • 2000mAh以上的电池保护电流最好在3A以上

这段话对“充电电流”的现实意义是:你先选对保护板的“保护电流范围”,再决定充电电流是否合适。因为一旦你的充电电流逼近保护阈值,体验就会变差——轻则频繁保护、充电断续;重则MOS持续发热,内阻上升、损耗更大,最终变成你以为的“板子虚标”或“电芯不行”。


DW01的电压工作窗口:决定“能不能充”,电流决定“顶不顶得住”

材料对DW01的工作过程描述得很细:

  • 当电芯电压在2.5V至4.3V之间时,DW01第1脚、第3脚均输出高电平,MOS导通,保护板正常输出

  • 过放到约2.3V时,DW01断开第1脚输出,放电回路被切断

  • 过充到4.4V时,DW01断开第3脚输出,充电回路被切断

  • 短路是过电流保护的一种极限形式,负载电流瞬时达到10A以上,保护板立即进行过电流保护

把它总结成两条线更好理解:

  • 电压线:决定“允不允许充/放、到哪就停”

  • 电流线:决定“充得顺不顺、板子热不热、会不会误保护”

很多人只盯电压参数(过充点、过放点),但忽略MOS配置与过流阈值,于是出现常见现象:电压保护没问题,实际用起来却充电慢、发热大、偶发断充。


动力电池为什么常见PTC?它提醒你:电流变大,风险也会变大

材料里还提到:

对于动力电池,很多都没有加保护板,但是串接有PTC,温度过高时,自动切断电源。

这句话的价值在于提醒:不同应用场景的保护策略不一样。有的系统更依赖保护板的电压监测+MOS开关;有的系统会用PTC在温度过高时切断电源。

当你想提高充电电流时,别只想着“换大电流保护板”,还要意识到:电流上去,发热与风险也会上去——这也是为什么材料会强调“内阻越低越好,越低越不发热”。


一句话收束:你选的不是“一个A数”,而是“IC判定+MOS承载”的组合

回到最初的问题:锂电池保护板充电电流到底该选多大?

材料已经把底层逻辑给足了:

  • 保护电流与“过流检测电压 / MOS管内阻”相关,且两颗MOS串联时内阻要乘2

  • 保护IC无法更改时,可以改MOS管:1颗约2~5A,两颗并联电流能力增加一倍,大容量移动电源常用3~4颗并联

  • 选保护板要看容量:2000mAh以下一般2~5A即可,2000mAh以上保护电流最好在3A以上

  • DW01在2.5V至4.3V区间正常导通;过放约2.3V切断放电;过充到4.4V切断充电;短路会触发过电流保护(瞬时10A以上)

如果你正在做选型,建议把这篇先收藏:下次看到“几A保护板”,你就会下意识去看——它用几颗MOS、怎么并联、内阻大概处在什么水平。

也欢迎在评论区留下你的电芯容量(mAh)和你打算的充电电流。我会按材料里的“IC+MOS”逻辑,帮你把选择范围捋清楚:哪些参数必须看,哪些坑最容易踩。
