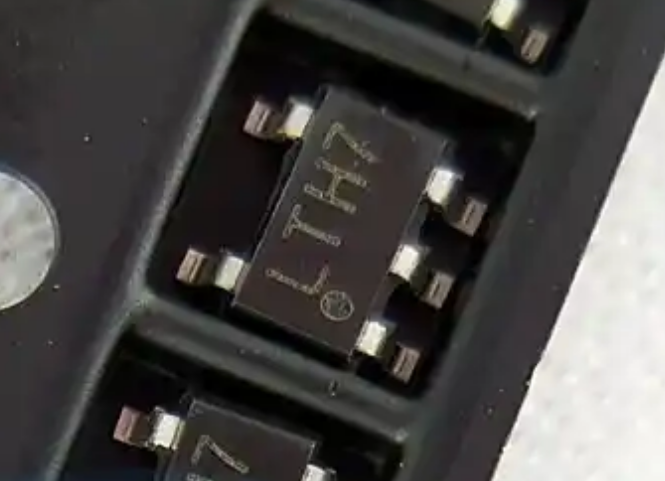

你的蓝牙耳机，是否没多久就充不进电了？那个便携小风扇，怎么用几次就“罢工”了？别急着怪电池，问题可能出在内部那颗不起眼的“心脏”——4054充电管理芯片。这颗负责安全的芯片，自己为何反而成了设备短命的“短板”？今天，我们从设计和使用的双重角度，揭开它脆弱的一面。

一、先天不足：线性架构带来的“硬伤”

要理解4054为何容易坏，得先看懂它的工作方式。它是一种为单节锂电池服务的恒流/恒压线性充电芯片。关键在于“线性”二字，这也是它主要的发热根源。

不同于更高效的开关充电方案，线性充电的方式比较“直白”：输入电压高出电池需要的部分，会直接转化成热量，由芯片自己“消化掉”。举个例子，你用5V的USB口给一块3.7V的电池充电，中间这1.3V的电压差，在电流较大时，就会变成可观的热量堆积在芯片内部。

虽然4054自身带有过温保护——温度太高了就自动减小电流——但这更像是一种“急救措施”。在许多追求轻薄、内部空间拥挤、散热设计简陋的设备里（比如一些廉价TWS耳机），芯片长期在高温边缘徘徊。每一次充电都是一次热循环，内部材料在反复的热胀冷缩中逐渐疲劳，性能衰退乃至彻底失效。这种因散热不良导致的慢性“热死亡”，是4054最常见的失效模式。

二、后天滥用：用户亲手埋下的“炸弹”

如果说设计是内因，那么各种使用误区，就是压垮它的最后一根稻草。

1. 电流的错配：小马拉大车与大炮打蚊子

4054的充电电流靠外接电阻设定，这本是优点，却成了混乱源头。不少山寨产品为制造“快充”假象，盲目加大电流。比如，给一个只有100mAh的耳机电池用上500mA电流，电池急剧发热，旁边的4054芯片也被“烤”坏。反之，用极小电流给大电池充电，芯片长时间工作，也增加了老化风险。

1. 电源的“狂野派对”：劣质充电器与电压浪涌

4054能适配多种电源，但对电源质量有隐性要求。那些无认证的劣质充电器，输出电压不稳，甚至带着电压尖峰。一颗设计余量本就不大的4054芯片，可能瞬间就被浪涌击穿保护电路。更常见的是，混用快充头导致协议握手失败，输出异常高电压，直接超出芯片耐压范围。

1. 致命的“反接”与“短接”

这在DIY和维修时尤其危险。更换电池或芯片时，一旦将正负极接反，反向电压会直接灌入芯片导致烧毁。焊接时引脚不慎短路，瞬间大电流也会让芯片当场“牺牲”。尽管可以外加防反接二极管，但很多廉价方案为了省成本，省略了这关键一环。

三、失效的代价：不只是换一颗芯片那么简单

当4054损坏导致设备无法充电，维修成本常被低估。对普通用户，面对高度集成的产品（如一体成型的耳机），几乎无法自行维修。官方维修点可能以“主板故障”为由，收取高达新品半价的费用。许多低价产品甚至不提供维修，直接宣告设备“死亡”。

如果你有动手能力，会发现一颗4054芯片本身仅值几毛到一块钱。但维修的技术门槛不低：需要热风枪、烙铁，要精准识别和焊接，不能伤及周边精密元件。对维修师傅而言，这仍是耗时且利润微薄的工作，所以报价并不会太低。这种“芯片便宜，人工贵”的错位，让许多小故障设备最终被丢弃，造成浪费。

四、防患于未然：设计者与使用者的双重功课

要延长设备寿命，需要从源头和使用两端共同留心。

给产品设计者的建议：

• 敬畏散热： PCB布局时，必须给4054预留足够的敷铜散热区，可用散热过孔连接到背面。切勿把它塞在电池和外壳的密闭“热死区”。

• 保守设定电流： 根据电池容量科学设定电流，充电慢一点，换来热安全余量。对于微型设备，应考虑选用充电电流更小的专用芯片。

• 增加外部防护： 成本允许下，在输入口加一颗瞬态电压抑制二极管（TVS）抵御浪涌；可加入简单防反接电路。

• 状态指示透明化： 用好芯片的状态指示引脚，通过LED清晰显示“充电中”、“充满”或“故障”，让问题早发现。

给普通用户的忠告：

• 使用原装或认证充电器： 这是最简单也最重要的一条。一个可靠的5V/1A充电器，比来路不明的“快充”头安全得多。

• 留意充电发热： 如果充电时设备异常烫手，立即停止使用并拔掉电源。这是散热不良或内部故障的明确信号。

• 避免“边充边用”： 对于使用4054的小设备，充电时使用会产生双重热量，加重芯片负担。

• 尊重电池： 别等到电量彻底耗尽才充，也尽量避免长时间（如连续数天）插着充电器。

一颗小小的4054芯片，守护着锂电池安全充放电的最后一关。它的脆弱，是技术路径与成本平衡的结果。我们无法改变它的原理，但可以通过理性的使用习惯，为这颗“脆弱的心脏”减负，让手中的设备陪伴更久。你的设备有没有遇到过类似的充电问题？
