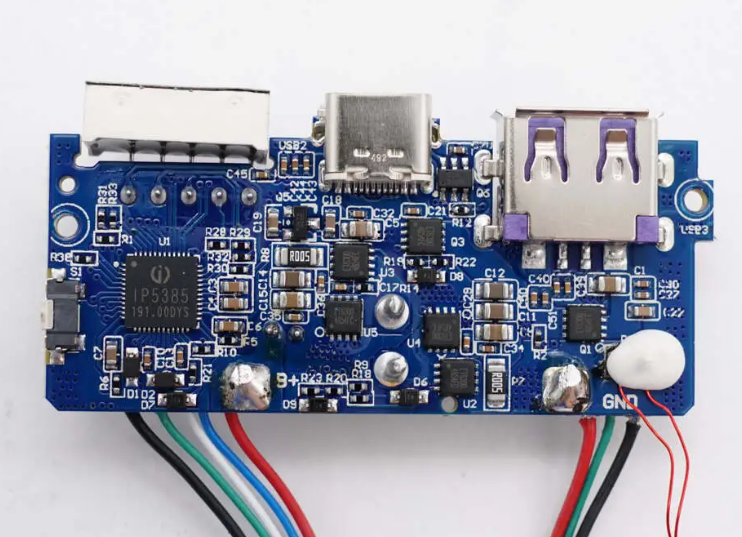

在当今移动设备与便携式电子产品快速发展的时代，高效可靠的电源管理解决方案变得尤为重要。对于需要7.4V电压的双节串联锂电池来说，专用的充电管理芯片就像是一位智能管家，它不仅决定着充电效率，更关乎电池的安全与寿命。这类芯片，如FS5281和ANT2803，集成了多项先进功能，能够智能地掌控整个充电过程。

核心功能：三阶段智能充电管理

一款优秀的7.4V充电管理芯片，其核心在于精细化的充电管理。它通常将充电过程划分为三个清晰的阶段：预充、恒流和恒压。这好比一位经验丰富的教练训练运动员，会根据不同阶段的身体状态调整训练强度。

在电池电量较低甚至电压过低时，芯片会启动预充电阶段。此时，它会采用一个小电流对电池进行“唤醒”和修复。这就像在长跑前进行热身运动，可以避免因直接大电流充电而对电池内部结构造成损伤，为后续高效充电做好准备。

当电池电压上升到一定水平后，芯片便会切换到恒流充电阶段，以最大允许的稳定电流为电池快速补充能量。这相当于训练中的核心高强度锻炼期，是电量增长最快的阶段。例如，ANT2803芯片在5V或9V适配器供电下，电池端最大充电电流可达1.5A，确保了快速的能量注入。

当电池电压接近7.4V的满电阈值时，芯片会自动转入恒压充电阶段。此时，电压保持稳定，充电电流则逐渐减小，直至充满。这个过程类似于长跑最后的缓和与冲刺，细腻地完成最后的电量填充，确保电池既能充满，又不会过充，从而保障电池的健康度和使用寿命。

宽电压自适应与高效功率转换

为了应对用户可能使用不同规格电源适配器的情况，先进的7.4V充电管理芯片具备了宽电压输入自适应能力。以ANT2803为例，它能够兼容5V和9V等多种常见适配器。当使用5V适配器时，芯片通过升压电路将电压提升至适合7.4V电池的充电电压；而当使用9V适配器时，它又会智能地转换为降压模式。这种灵活性使得用户无需担心电源匹配问题，极大地提升了使用便利性。

高效与否是衡量充电管理芯片性能的关键指标。芯片内部通常集成了低阻抗的功率MOSFET（金属-氧化物半导体场效应晶体管），例如某款芯片内置了仅0.2Ω的功率MOSFET，这就像修建了一条宽阔平坦的高速公路，使得电流在传输过程中的能量损耗显著降低。同步开关架构配合500KHz至600KHz的高开关频率，进一步将升压充电效率提升至90%左右，这意味着电能能够更有效地从适配器输送至电池，减少了不必要的热量产生，缩短了充电时间。

全面防护与简洁设计

安全是电源管理不可逾越的红线。7.4V充电管理芯片为此构建了多重保护机制，形成一个立体的安全防护网。这包括输入欠压/过压保护，防止不稳定的输入电源损坏芯片或电池；输出过压、短路保护，确保电池本身不会因异常情况而遭遇危险；以及过温保护，当芯片内部温度过高时自动降低功率或停止工作，避免热损伤。这些功能共同为充电安全提供了坚实保障。

得益于高度的集成化设计，现代充电管理芯片极大地简化了外围电路。芯片内部集成了功率MOS和补偿网络，使得外部仅需6个左右的少量元件即可正常工作。这种简洁的设计带来了多重优势：一方面降低了整体方案的物理尺寸，符合现代电子设备小型化的趋势，采用SOT23-6L等紧凑封装便是例证；另一方面也减少了元器件数量，有助于降低BOM（物料清单）成本。内部软启动功能的加入，则能有效抑制开机瞬间的浪涌电流，如同让电流平稳缓步启动，减轻了对电路元件的冲击。

智能适配与状态监控

一些芯片还具备智能调节能力，能够自动检测并匹配输入适配器的电流供应能力，从而动态调整充电电流。这不仅避免了适配器因超负荷工作而出现过载甚至损坏的风险，也能在适配器能力范围内最大化充电效率。

为了让用户直观了解充电状态，芯片通常支持LED充电状态指示功能。通过一颗LED灯的不同闪烁模式或颜色变化，用户可以轻松判断设备是处于充电中、已充满还是故障状态，提升了用户体验。

综上所述，7.4V充电管理芯片通过其智能的三阶段充电、宽电压自适应、高效功率转换、全面安全保护以及简洁的电路设计，为双节锂电池提供了高效、安全且可靠的充电解决方案。随着技术的不断进步，这类芯片将继续在提升便携设备续航能力和用户安全方面发挥不可或缺的作用。
