在便携式电子设备无处不在的今天，为设备提供能量源泉的锂电池，其充电性能的核心掌控者，往往是一颗小巧却至关重要的芯片——4.2V锂电充电芯片。面对市场上众多的选择，如何挑选一颗“最好”的芯片，成为了产品设计者需要深思的问题。事实上，“最好”并非一个绝对标准，而是取决于具体应用场景对效率、成本、集成度和可靠性的综合权衡。

同步整流技术：高效率充电的引擎

当充电电流较大，例如达到1安培以上时，充电效率就成了一个无法忽视的关键指标。传统的线性充电方案简单易用，但在转换效率上有其物理局限，部分能量会以热量的形式耗散掉。这时，采用同步整流技术的降压型充电管理ic便展现出巨大优势。

这类芯片的核心革新在于，它用一颗高性能的MOSFET（金属-氧化物半导体场效应晶体管）取代了传统方案中的整流二极管。这好比将一条狭窄且阻力很大的乡间小路，升级为宽阔平坦的高速公路，电流通过的阻碍被大幅降低。根据实测数据，优秀的同步整流方案在5V输入、3A输出的典型条件下，转换效率可以轻松达到95%以上，相比非同步方案有大约8-10个百分点的显著提升。这意味着，为设备注入同样多的能量，电池和充电器产生的废热更少，充电过程更冷静、更快速，尤其对于需要2.4A甚至更高充电电流的无人机、大容量移动电源等设备来说，这种高效率是保证稳定快充的基石。

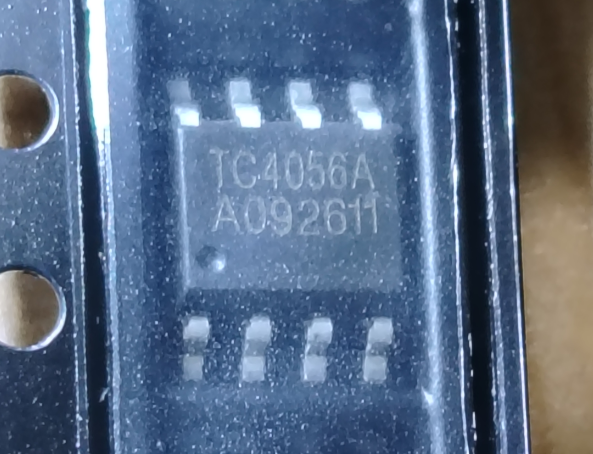

线性充电方案：小体积与高性价比的代表

当然，并非所有设备都需要应对大电流充电的挑战。对于许多功耗较低、空间极其有限的便携式设备，如TWS蓝牙耳机、智能手环、小型医疗设备等，方案的简洁性和成本控制可能更为重要。这时，成熟的线性充电ic便成为了理想选择。

线性充电芯片的工作原理可以理解为一位“智能水管家”，通过线性调节的方式，精确控制流入电池的“水流”（电流）大小和压力（电压）。它结构简单，通常不需要额外的电感和二极管，外围元件极少。例如，PC2023这类芯片采用SOT-23-5L这样超小的封装，所占空间极小，为实现产品的小型化做出了贡献。它们虽然在大电流时效率不及同步整流方案，但在500mA以下的充电电流应用中，其整体方案成本低、占用PCB（印刷电路板）面积小的优势非常明显。同时，它们通常也具备完善的恒流/恒压充电、智能热调节、自动充电终止等功能，能安全可靠地完成充电任务。

智能保护：电池安全的守护神

无论选择哪种技术路径，充电过程的安全性和电池寿命都是不容妥协的底线。一颗优秀的4.2V锂电充电芯片，必须是一位尽职尽责的“安全管家”。它应内置多重保护机制，为充电过程保驾护航。

热反馈调节是一项至关重要的功能。当芯片因大功率充电或环境温度过高而“发烧”时，它能自动降低充电电流，为芯片“降温”，防止因过热造成损坏或安全隐患。这就像一台具备智能温控功能的空调，确保系统始终在安全的温度范围内运行。

精确的电压控制是保障电池健康的关键。充电截止电压的精度通常要达到±1%（即4.2V±0.042V）。这好比一位精准的调音师，确保电池既能充满，又不会因过压而受损。此外，自动再充电功能可以在电池电量自然消耗后重新启动充电，确保电池时刻保持“能量满满”的状态。而电池反接保护则像一道安全门，防止因操作失误导致芯片损坏甚至电池短路等危险情况的发生。

如何定义“最好”：契合需求才是关键

回到最初的问题：4.2V锂电充电芯片哪个最好？答案已然清晰。如果你的产品是移动电源、无人机等需要大电流快速充电的设备，那么像FS4060或AH8001这类采用同步整流技术、效率高达92%甚至95%以上的降压型充电管理IC，无疑是更优的选择，它们能有效管理热耗散，实现高效充电。

如果你的产品是智能穿戴设备、蓝牙耳机等对体积和成本敏感的应用，那么WT4054、PC2023、WT4056这类线性充电芯片则更为合适。它们以极简的外围电路和小巧的封装，在保证基本充电安全和功能的前提下，提供了极高的性价比。

因此，在选择4.2V锂电充电芯片时，最好的策略是深入分析自身产品的具体需求：充电速度要求多快？可用空间有多大？整体成本预算如何？对热管理有何挑战？回答清楚这些问题，“最好”的芯片答案便会自然浮现。在电子技术飞速发展的今天，没有一成不变的最佳选择，只有与产品设计理念最完美契合的智能核心。
