电动车充电器作为电池能量补充的核心部件，其设计原理与电路结构直接影响充电效率和电池寿命。60V电动车充电器因其电压等级较高，在电路设计上需兼顾电能转换的稳定性和多重保护机制。本文将深入解析其电路图框架及工作原理，帮助用户理解这一“能量搬运工”的内部逻辑。

电能输入的起点：交流市电转换

充电器的工作始于220V交流电的接入，这一过程如同将湍急的河流引入水电站的闸门。整流桥作为第一道关卡，通过四个二极管组成的“单向阀门”（整流桥），将交流电的正负波形“裁剪”为单向脉动直流电。随后，滤波电容像“蓄水池”般平滑电流波纹，输出约300V的直流高压。这一阶段的关键在于元器件的耐压能力，例如整流二极管需承受反向峰值电压，而电解电容的容量通常选择47-100μF以平衡体积与滤波效果。

高频震荡与电压调制：开关电源的核心

高压直流电随后进入开关电源模块，这是充电器的“心脏”。通过PWM（脉宽调制）芯片控制MOS管的通断频率，将直流电切割成高频方波。变压器在此扮演“能量分配师”角色：初级线圈接收高频脉冲，次级线圈通过电磁感应产生低压交流电。例如，60V充电器常采用UC3845芯片驱动开关管，其振荡频率设置在50-100kHz，既能减小变压器体积，又可提升能量传输效率。

精准稳压与充电管理

次级电路输出的交流电经整流二极管二次整流后，进入LC滤波网络。此时电压仍可能存在波动，因此TL431基准稳压器会像“智能调压阀”一样，通过光耦反馈实时调整PWM占空比，确保输出电压稳定在60V±1%的精度。充电管理单元则进一步细化控制：

• 恒流阶段：初期以恒定电流（如2A）快速充入电量，类似“大口喝水”模式；

• 恒压阶段：电压达到设定阈值后转为稳压充电，电流逐渐减小，防止电池过充；

• 涓流补偿：电量接近满时以微小电流（约0.1A）弥补电池自放电，如同“滴水润物”。

•


多重保护机制的协同防御

优秀的充电器需具备“多重保险丝”功能。过流保护通过采样电阻监测电流，异常时触发芯片关断输出；过压保护由稳压二极管和比较器实现，如同电路中的“紧急制动阀”；热敏电阻则实时感知温度，超过80℃即停止工作，避免元器件“高烧不退”。部分高端设计还会加入电池极性反接保护，防止用户误操作导致短路。

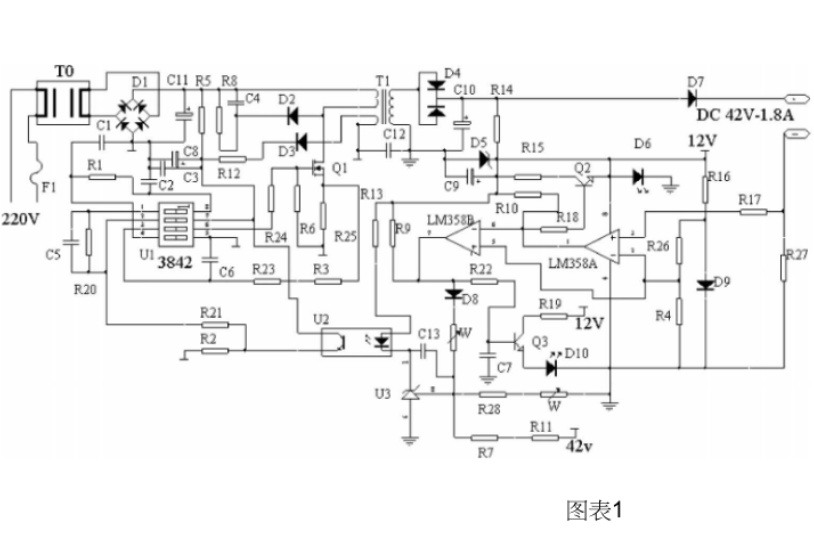

电路图实例解析

以雅迪60V充电器为例，其典型电路可分为五个功能区块：

1. EMI滤波：由共模电感和X电容组成，滤除电网杂波干扰；

2. 整流滤波：整流桥与高压电解电容配合完成AC-DC转换；

3. 开关变换：高频变压器与MOS管构成能量转换主体；

4. 反馈控制：光耦隔离实现初级与次级的安全信号传递；

5. 输出接口：包含防打火电阻和充电状态指示灯。

理解这些原理后，用户可更科学地使用充电器：避免在高温潮湿环境中充电，定期检查散热风扇运转状态。若发现充电器输出电压异常（如低于55V或高于65V），应立即停用并送修——这可能是内部稳压电路失效的信号。通过透视这块“黑匣子”里的精妙设计，我们不仅能提升安全意识，更能体会电力电子技术如何将粗犷的电能驯服为安全的动力源泉。
