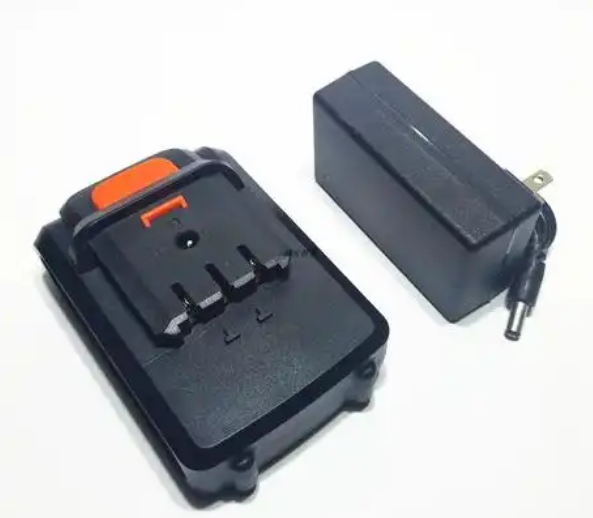

电动工具充电器的核心功能是将外部交流电转换为适合电池充电的直流电，这一过程依赖于精密设计的电路系统。本文将通过解析典型电路图与原理图，用通俗的语言揭示其背后的技术逻辑，并结合实际场景比喻帮助读者理解复杂术语。

稳压电路：电压稳定的“守门员”

在充电器的核心电路中，稳压模块负责将波动较大的输入电压稳定在特定数值。例如，由电阻R36和稳压二极管D10构成的电路可将电压锁定在12V基准值，类似交通信号灯恒定调节车流，确保后续电路工作安全。另一组由电阻R30和二极管D12组成的电路则生成0.7V基准电压，这种微电压如同精密仪器的校准标尺，用于检测微小电流变化。

电流取样电阻：充电强度的“计量秤”

电阻R34作为电流取样元件，其阻值仅有0.15Ω，却能通过测量两端电压差计算充电电流。当电压达到0.063V时，对应电流值为0.42A，这相当于用毫米刻度尺测量水流速度，精准判断是否触发过流保护机制。实际充电过程中，电池与充电器的电压差越大，充电电流越强，类似水压差越大水流越急的物理现象。

运算放大器：智能控制的“大脑”

LM358双运算放大器是充电器的控制核心，其工作电源由电阻R38、稳压管ZD1和电容C60构成的12V供电系统提供，如同为计算机处理器稳定供电的电源模块。该芯片通过比较基准电压与取样信号，动态调整充电策略，比如在电池电压过低时启动涓流模式，避免大电流冲击损伤电芯。

防倒灌二极管：电流单向的“防盗门”

二极管D7在电路中承担关键保护功能，其单向导电特性可阻止电池电流反向流入充电器。这个设计类似于单向旋转门，确保能量只能从充电器流向电池，避免设备断电后发生能量回流引发的电路损坏。

充电模式切换：能量输送的“智能管家”

现代充电器普遍采用恒流-恒压（CC-CV）复合充电策略。初始阶段以恒定大电流快速补充电量，如同消防水枪强力喷射；当电压接近阈值时自动切换为恒压模式，转为细水长流式的精细维护，这种方式既能提升效率又可延长电池寿命。部分高端设计还支持0-12.5V涓流充电，专门修复深度放电电池，类似于医疗上的静脉点滴疗法。

热设计与能效优化：散热的“隐形功臣”

230mm×80mm的紧凑结构中，工程师通过铜箔散热片和空气对流设计实现430W功率输出，这种热管理技术好比在狭小车库内安装高效空调系统，确保电子元件在安全温度下工作。待机功耗控制技术更是将空载损耗降至极低水平，如同让设备在休眠时保持“浅呼吸”状态。

从电路板上的微观元件到整机系统的协同运作，电动工具充电器的设计处处体现着能量管理的智慧。理解这些原理不仅能帮助用户正确使用设备，更为行业技术创新提供了基础认知框架。随着宽电压范围（175-265V）适配技术和数字化控制芯片的发展，未来的充电设备将在安全性与能效比上实现更大突破。
