在便携式电子设备蓬勃发展的今天，高效的电源管理成为设计的关键要素之一。TP4056作为一款广泛应用的单节锂离子/锂聚合物电池充电管理芯片，凭借其恒流恒压（CC/CV）充电模式、多重保护机制及简洁的外围电路设计，成为移动电源、智能穿戴设备等领域的首选方案。本文将深入解析其工作原理与技术细节，帮助工程师优化充电系统设计。

#### 一、芯片基础架构与功能定位

TP4056采用线性充电方案，内部集成了功率MOSFET，无需外部隔离二极管即可实现防倒灌功能。它支持USB或适配器输入，适用于各种便携设备场景。该芯片的核心优势在于自动切换的两阶段充电策略：先以恒定电流快速补充电量，后转为恒压模式确保满充不溢，同时通过PROG引脚外接电阻精准调节充电电流。

#### 二、分阶段充电流程解析

1. **预充电阶段（涓流恢复）**

- 当检测到电池电压低于2.9V时，芯片启动小电流预充模式。这种柔性启动方式可避免对深度放电的老化电池造成冲击损伤，有效激活休眠状态的电芯。

2. **恒流充电阶段（CC Mode）**

- 随着电池电压上升至安全阈值以上，系统转入大电流快充模式。此时充电回路维持设定电流值不变，直至电池接近目标电压。该过程通过内部误差放大器实时监控，保证电流稳定性。

3. **恒压充电阶段（CV Mode）**

- 达到预设终止电压（典型4.2V）后，充电器切换为电压闭环控制。在此模式下，输出电压保持恒定而电流自然递减，当检测到充电电流降至初始值的1/10时自动结束充电周期。这种自适应衰减曲线既提高充电效率，又防止过充风险。

#### 三、智能保护机制

1. **温度自适应调节**

内置热反馈系统持续监测芯片结温，一旦超过145℃阈值即主动降低充电电流。配合PCB布局中的散热焊盘设计，可有效应对高功率工况下的热积累问题。

2. **电气安全防护**

包括输入过压锁存、电池反接保护及短路响应等功能模块。其中过温关断与自动重启机制形成动态平衡，兼顾安全性与充电连续性。

3. **状态可视化指示**

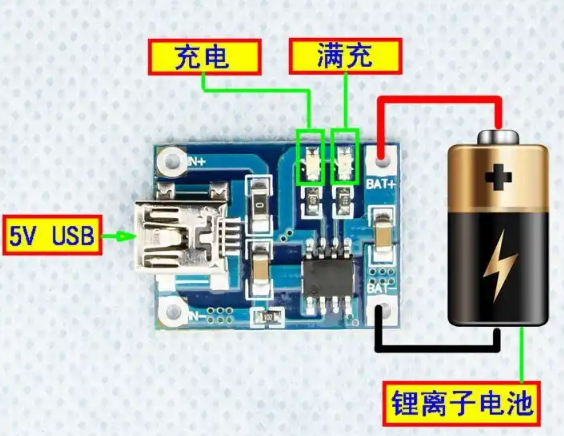

通过CHRG和STDBY两个漏极开路引脚驱动LED指示灯：红色常亮表示正在充电，绿色点亮标志完成充电，双灭则提示异常状态（如欠压或温度故障）。这种直观的信号反馈便于用户实时掌握系统运行状态。

#### 四、关键参数设置指南

1. **充电电流校准**

根据公式R_PROG=1200/I_BAT(单位kΩ)，选取合适阻值连接PROG与GND端。例如实现500mA充电需选用2.4kΩ电阻。需注意在小电流预充阶段，该引脚电压被钳位在0.1V以防误触发。

2. **输入电压要求**

正常工作需满足两个条件：一是VCC必须高于欠压锁定阈值；二是与BAT管脚压差至少保持30mV以上。否则芯片将进入低功耗待机模式，此时静态功耗低于2μA。

3. **元器件选型要点**

在典型应用电路中，输入侧应添加10μF电解电容滤除高频噪声；充电路径上的肖特基二极管用于防止反向电流；NTC热敏电阻网络则实现精准的温度监控。这些辅助元件共同保障系统的可靠性与稳定性。

综上所述，TP4056充电芯片通过精密的算法控制与全面的保护设计，实现了锂电池充电过程的智能化管理。无论是消费电子产品还是工业应用场景，合理运用该芯片的特性参数进行电路设计，均可构建出高效、安全的供电系统。
