在电动工具的使用中，锂电池凭借其高能量密度、长循环寿命等优势，成为了众多用户的首选电源。然而，锂电池的安全性一直备受关注，而锂电池保护板则是保障锂电池安全运行的关键部件。本文将深入剖析电动工具锂电池保护板的原理图，为您揭示其背后的工作原理和设计奥秘。

一、锂电池保护板的重要性

锂电池具有特定的化学性质，在过充、过放、过流、短路以及高温充放电等异常情况下，可能会引发安全问题，如鼓包、漏液甚至起火爆炸。因此，为了确保锂电池在各种工况下都能安全稳定地工作，锂电池保护板应运而生。它就像锂电池的“守护卫士”，时刻监测电池的状态，一旦发现异常，立即采取措施，切断电路，保护电池免受损害。

二、锂电池保护板的构成

锂电池保护板通常由控制IC、开关管、精密采样电阻、NTC、PTC、ID存储器等组成。这些组件协同工作，共同完成对锂电池的保护功能。

（一）控制IC

控制IC是锂电池保护板的“大脑”，负责实时监测电池的电压、电流和温度等参数，并根据预设的阈值判断电池是否处于正常状态。在正常情况下，控制IC会控制开关管导通，使电芯与外电路沟通，电池可以正常地进行充电和放电操作。而当电池电压或回路电流、温度超过规定值时，控制IC会迅速做出反应，控制开关管关断，切断电路，防止电池受到进一步的损害。

（二）开关管

开关管是锂电池保护板的“开关”，在控制IC的控制下，负责接通或断开电芯与外电路之间的连接。常见的开关管有MOSFET等，它具有低导通阻抗、快速切换等特点，能够有效地控制电路的通断，并且在正常工作时对电路性能的影响较小。

（三）精密采样电阻

精密采样电阻用于采集电池的电压和电流信号，将其转换为电信号后传递给控制IC。通过精确的采样电阻，控制IC能够准确地获取电池的工作状态信息，从而做出正确的判断和控制。

（四）NTC和PTC

NTC是负温度系数电阻，其阻值会随着环境温度的升高而降低。在锂电池保护板中，NTC通常用于监测电池的温度。当电池温度过高时，NTC的阻值会减小，控制IC根据这一变化可以判断电池处于过热状态，进而采取相应的保护措施。

PTC则是一种正温度系数电阻，在常温下其阻值较低，当温度升高到一定值时，阻值会急剧增大。在锂电池保护板中，PTC主要用于在高温环境下防止电池发生恶劣的损坏。当电池温度过高时，PTC的阻值增大，限制了电流的通过，起到了保护电池的作用。

（五）ID存储器

ID存储器用于存储锂电池的相关信息，如电池的类型、容量、序列号等。通过ID存储器，控制IC可以识别不同的电池，并根据电池的特性进行相应的保护设置，提高了锂电池保护板的通用性和适应性。

三、锂电池保护板的工作原理

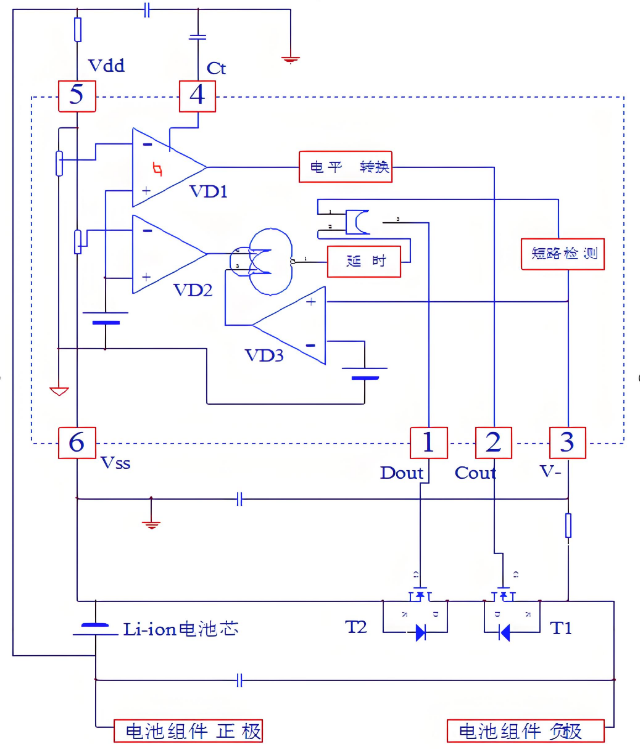

以DW01配合MOS管8205A的锂电池保护板为例，其工作原理如下：

当电池电压在正常范围内（如2.5V至4.3V之间）时，DW01的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。此时，DW01的第1脚、第3脚电压分别加在两个MOSFET的栅极上，使MOSFET导通，电池可以自由地进行充电和放电。

而当电池电压或回路电流超过规定值时，DW01会迅速改变其输出状态，控制MOSFET关断，切断电路。例如，当电池过充时，DW01会检测到电池电压超过上限阈值，此时第1脚输出低电平，对应的MOSFET关断，停止充电；当电池过放时，DW01会检测到电池电压低于下限阈值，第3脚输出低电平，另一个MOSFET关断，停止放电；当回路电流过大时，DW01也会通过采样电阻检测到电流异常，控制MOSFET关断，保护电池免受过流损害。

在整个保护过程中，锂电池保护板的反应速度非常快，通常在数十毫秒内即可完成电路的切断操作，有效地保护了电池的安全。

四、总结

锂电池保护板作为电动工具锂电池的重要组成部分，其原理图的设计和工作原理都体现了对锂电池安全保护的高度重视。通过控制IC、开关管、精密采样电阻、NTC、PTC、ID存储器等组件的协同工作，锂电池保护板能够实时监测电池的状态，在电池出现异常情况时及时切断电路，防止电池受到损害。了解锂电池保护板的原理图和工作原理，对于正确使用和维护电动工具锂电池具有重要意义。
