自行车车灯原理讲解详解图

本文来源:充电管理ic 编辑:充电管理芯片 日期:2025-06-29 浏览:0
文章导读

本文详细介绍了两种车灯的工作原理:摩擦式发电车灯和发电花鼓式车灯。摩擦式车灯利用摩擦力产生电能,而发电花鼓式车灯利用电动机驱动稳压电路产生交流电,然后通过稳压电路和滤波电路稳定电压,再通过导线将电能传

每当夜幕降临或驶入光线昏暗的隧道,您是否思考过前方照亮道路的车灯是如何工作的?从复古的摩擦发电灯到现代的高亮LED车灯,这些骑行安全的"守护者"背后蕴含了精妙的物理原理与工程技术。本文将带您深入探索自行车车灯的工作原理,并通过详解图展示其内部构造和工作流程。

### 一、自行车车灯的分类与工作原理

**1. 摩擦式发电车灯(复古常见)**
* **核心部件:** 摩擦滚轮、微型发电机(永磁体+线圈)、导线、灯泡。
* **原理详解图示意:**
```
轮胎侧壁

[摩擦滚轮] -- (转动) --> [微型发电机转子(永磁体旋转)]

切割磁感线 → [发电机定子(线圈)] → 产生交流电 → [导线] → [白炽灯泡] → 发光
```
* **工作原理:** 当车轮转动时,紧贴轮胎侧壁的橡胶摩擦滚轮被带动旋转。滚轮连接着微型发电机内部的永磁体转子。永磁体在转动时,其磁场不断变化,使得穿过固定线圈(定子)的磁通量发生改变。根据**法拉第电磁感应定律**,变化的磁通量在线圈中产生感应电动势(电压),从而形成电流驱动白炽灯泡发光。其亮度直接取决于骑行速度。

**2. 发电花鼓式车灯(可靠、常见于城市通勤车)**
* **核心部件:** 前轮内置发电花鼓(转子=磁环/飞轮,定子=线圈绕组)、稳压/整流电路(部分有)、导线、LED/卤素灯泡。
* **原理详解图示意:**
```
车轮转动

[发电花鼓内部]:
[转子(磁环/飞轮)] -- 随车轮转动 --> 磁力线旋转

切割磁感线 → [定子(固定线圈绕组)] → 产生交流电

[整流电路] (交流变直流) → [稳压/滤波电路] (稳定电压) → [导线] → [LED/卤素灯泡] → 稳定发光
```
* **工作原理:** 发电花鼓集成在前轮轴心内。车轮转动时,带动花鼓内部的磁环(转子)旋转,而围绕在周围的线圈组(定子)固定不动。旋转的磁环产生旋转的磁场,使穿过固定线圈的磁通量持续变化,在线圈中感应出**交流电**。此交流电经过内置的**整流电路**(通常是二极管桥)转换为直流电。部分较新的发电花鼓还包含简单的**稳压或滤波电路**(如电容),以减少灯光闪烁或适应LED灯需求,最终驱动LED灯珠或卤素灯泡稳定发光。

**3. 电池供电式车灯(现代主流,高亮度、可控性强)**
* **核心部件:** 可充电/不可充电电池(锂电/AA/AAA等)、控制电路板(开关、模式控制、稳压恒流)、LED灯珠、反光杯/透镜、外壳。
* **原理详解图示意:**
```
[电池] (提供直流电)

[开关] --> [控制电路板]

[模式控制IC] -- (设置亮度/闪烁模式)

[恒流驱动电路] (核心:精确控制电流恒定) → [高效率LED灯珠(一颗或多颗)] → 发光
↓ ↓
[反光杯/透镜] (聚光、形成有效光斑)
```

* **工作原理:** 这是目前最主流的类型。电池(如锂电池、镍氢电池或普通干电池)提供直流电源。当用户按下开关,电流被接通至控制电路板。电路板上的核心是**恒流驱动电路**(可能由专用IC或晶体管等元件构成),其**关键作用**是稳定地输出一个预先设定好的恒定电流给LED灯珠,无论电池电压因电量消耗如何下降(在合理范围内)。这确保了LED亮度的一致性,并极大提高了LED的效能和寿命。控制电路还包含微芯片或逻辑电路,管理不同的照明模式(如高亮、低亮、闪烁、爆闪等)。LED发出的光线经过精心设计的反光杯或透镜进行汇聚和配光,形成符合骑行需求的照明光斑(如截止线清晰的远光/近光)。

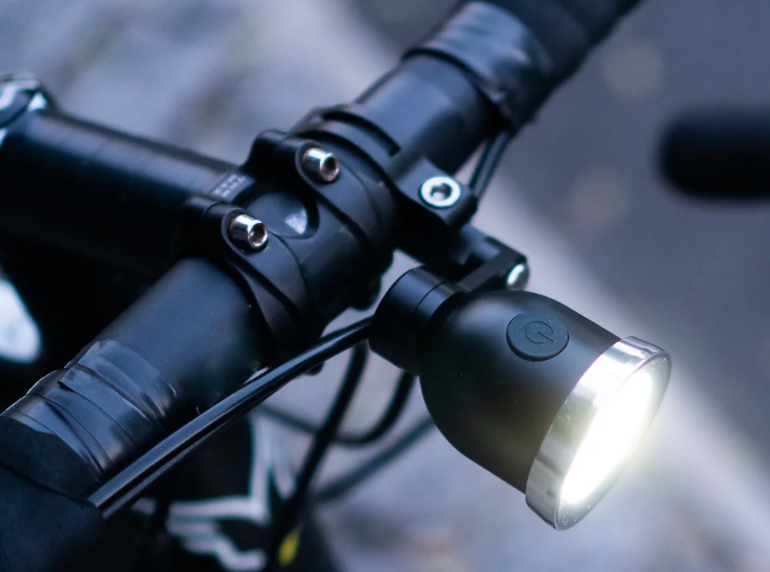

自行车车灯原理讲解详解图


### 二、核心原理聚焦:发电与LED驱动技术图解

* **法拉第电磁感应定律(发电核心):**
```
[变化的磁场 ▲B] → 穿过 [闭合导体线圈] → 产生 [感应电动势 ε] (ε = -N * dΦ/dt)
其中:ε = 电压, N = 线圈匝数, Φ = 磁通量, t = 时间。
```
* **图解要点:** 发电花鼓或摩擦发电机的本质是“磁铁动 VS 线圈静”或“线圈动 VS 磁铁静”,核心在于创造线圈与磁场之间的**相对运动**,使穿过线圈的磁通量Φ随时间t持续变化(dΦ/dt ≠ 0),从而产生驱动电流的电压。

* **LED驱动核心 - 恒流电路:**
```
[电池 Vbat] ┬─[开关]─→ [恒流控制电路]─→ [LED+] ─┐
└───────────────────→ [LED-] ───┘
```
* **图解要点:** LED是电流驱动型器件,其亮度主要取决于流过的正向电流(If),而非电压。恒流电路像一个智能的“电流守门员”,精确调节其内部的等效电阻(通常通过MOSFET或特定IC),确保无论Vbat在一定范围内如何变化,输出到LED的电流(If)始终保持恒定,从而获得稳定均匀的亮度。这是电池车灯性能和可靠性的**基石**。电路中的电阻主要起到**限流、分压或检测反馈**的作用。

### 三、光效设计:从灯珠到照明光斑

* **详解图流程:**
```
[LED芯片] (小面积高亮度光源) →
[初级光学] (硅胶透镜/反光杯 - 初步收集光线) →
[次级光学] (PC/PMMA透镜或金属反光杯 - 核心配光) →
[出光面] (形成明暗截止线、均匀泛光区等) →
[路面有效照明光斑]
```
* **原理:**
1. **光源:** 现代车灯主要采用LED芯片(如Cree XML2, Philips LumiLEDs),发光效率高。
2. **初级光学:** 紧贴LED的硅胶透镜或微小反光杯,高效收集LED发出的广角光线,减少损失。
3. **次级光学:** 决定光型的关键!通过精密设计的塑料透镜(如TIR全内反射透镜)或金属反光杯:
* 将光线按需**投射**(远射)、**扩散**(宽广视野)。
* 塑造**明暗截止线**(防止眩目对向行人/车辆)。
