电动汽车充电原理图详细解析,包括交流充电和直流充电两种方式,其中交流充电通过车载充电机和车辆控制器将交流电转化为直流电,而直流充电通过直流充电桩和高压控制盒将直流电转化为高压直流电。直流充电功率大,时
## 一、交流充电原理
### (一)组成部件

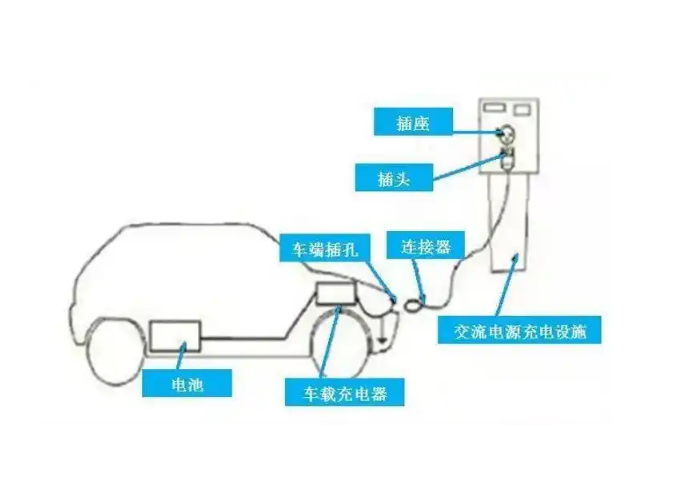

交流充电系统主要由交流充电桩、交流充电枪、车载充电机以及车辆控制器(VCU、BMS)等构成。其中,交流充电桩提供220V AC单向电或380V AC三相电。
### (二)充电流程
当使用交流充电时,交流电通过标准充电插头和充电插座进入车载充电机。在这个过程中,人机交互界面可选用大屏幕LCD彩色触摸屏,充电模式可选择定电量、定时间、定金额、自动(充满为止)四种模式。车载充电机接收到交流电后,会将其转化为直流电。这个转化过程就如同一个“翻译官”,把交流电这种“语言”翻译成电池能“理解”的直流电“语言”。转化后的直流电经过再次滤波后,为电动汽车动力蓄电池充电。由于交流充电桩造价低廉,一般安装在停车场,适用于慢充动力电池,普通纯电动轿车用充电桩充满电需要4 - 5个小时。
### (三)安全与控制机制
在交流充电过程中,为了保证安全,有着一系列的控制措施。例如,当充电枪插入充电接口后,只要驾驶员按下智能钥匙闭锁按钮,充电枪防盗功能将开启。BCM收到智能钥匙的闭锁信号后通过CAN总线将该信号传递到车载充电机,车载充电机将控制充电枪锁止电机锁止充电枪,此时充电枪无法拔出。同时,车辆控制器会对整个充电过程进行监控,确保电流、电压等参数在安全范围内。
## 二、直流充电原理
### (一)组成部件
直流充电系统主要由直流充电桩、快充接口、高压控制盒、动力电池、整车控制器、高压线束和低压控制线束等组成。大部分纯电动汽车的直流充电口都是采用国标统一标准的九星孔充电口。
### (二)充电流程
直流充电的功率更大,充电时间更短。电网接入380V工业用电,经过快充桩的转换装置将380V交流电转换为高压直流电,通过车辆快充口,直接进入电池包。快充桩的ECU单元与车辆的BMS之间进行通讯,保证充电过程中的安全、可靠。例如在大功率电动汽车充电机(快速充电模式)的结构中,通过三相电网输入交流电,经过三相桥式不可控整流电路整流变成直流电,滤波后提供给高频DC - DC功率变换器,功率变换器经过直直变换输出需要的直流,再次滤波后为电动汽车动力蓄电池充电。
### (三)安全与控制机制
直流快充虽然速度快,但也需要严格的安全保障。如电动汽车整车电源处于ON档高压电时,需先进行高压断电后再进行充电。在整个充电过程中,车辆的BMS系统会实时监测电池的状态,包括温度、电压、电量等。一旦发现异常情况,会立即调整充电电流或停止充电,以防止电池过充、过热等情况的发生。
## 三、充电原理图的重要性及应用场景
### (一)重要性
充电原理图就像是一张地图,它清晰地展示了电动汽车充电过程中各个部件之间的连接关系、工作流程以及控制逻辑。无论是汽车制造商设计研发、售后维修人员进行故障排查,还是普通的车主想要深入了解自己车辆的充电系统,充电原理图都是必不可少的工具。通过原理图,我们可以直观地看到电流的走向、电压的转换过程以及各个控制单元之间的协作方式。
### (二)应用场景
1. **研发设计**:汽车制造商在开发新的电动汽车车型时,需要依据充电原理图来设计和优化充电系统。他们可以根据原理图选择合适的零部件,确定最佳的电路布局,以提高充电效率、降低成本并确保安全性。例如,在选择车载充电机的功率和型号时,需要结合原理图中的充电流程和车辆的电池容量等因素进行综合考虑。
2. **售后维修**:当电动汽车的充电系统出现故障时,维修人员可以依靠充电原理图快速定位问题所在。他们可以按照原理图中的线路和连接关系,检查各个部件的工作状态,如检查充电桩的输出是否正常、车载充电机是否故障、线路是否有断路或短路等情况。通过对比原理图和实际测量的数据,能够更准确地判断故障原因,并进行有效的修复。
3. **车主教育**:对于车主来说,了解充电原理图有助于更好地使用和维护自己的电动汽车。车主可以通过学习原理图,知道在充电过程中应该注意哪些事项,如正确的插拔充电枪的方法、如何避免过充等。同时,当遇到一些简单的充电问题时,车主也可以根据原理图进行初步的判断和处理。
电动汽车充电原理图涵盖了交流充电和直流充电两种主要方式的原理、组成部件以及安全控制机制等内容。它在整个电动汽车产业链中都有着至关重要的作用,从研发设计到售后维修再到车主教育,都离不开对它的研究和应用。随着电动汽车技术的不断发展,充电原理图也将不断更新和完善,以适应新的技术和市场需求。
