现代电子产品离不开一项核心能力：高效、安全地管理电池充电。无论你手中的是智能手机、平板、无线耳机，还是便携式音箱、电动工具乃至无人机，其内部都活跃着一位默默工作的关键角色——**通用充电管理芯片**。正是它们，决定了设备如何从适配器或充电宝中获取能量，精确地“喂饱”电池，并守护充电全程的安全。那么，这些幕后功臣究竟包含哪些种类？它们又是如何满足千差万别的设备需求的？

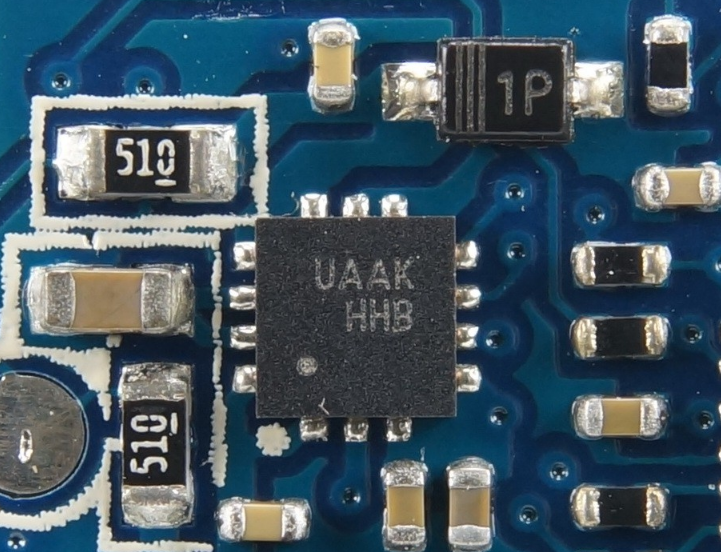

**通用充电管理芯片的核心使命**

通用充电管理芯片，顾名思义，是为多种电池类型和不同应用场景设计的集成化芯片解决方案。它们承担着电池充电过程中的核心控制任务：

* **精确控制充电过程：** 严格遵循特定电池化学特性（如锂离子、锂聚合物、镍氢等）的最佳充电曲线，通常包括预充、**恒流充电**、**恒压充电**等重要阶段。

* **确保最高安全性：** 持续监控关键参数（电池温度、输入电压、充电电流、电池电压），在出现过压、过流、过温、短路等危险状况时，**迅速切断充电回路**。

* **提升充电效率：** 通过优化电源转换路径，最大限度减少能量损耗（尤其在开关式方案中），降低设备发热。

* **简化设计：** 将复杂的充电控制逻辑、保护电路和高性能功率器件集成于单一芯片或少量芯片组合中，极大降低工程师的设计难度与方案体积。

**主流通用充电管理芯片类型剖析**

1. **线性充电管理芯片**

* **工作原理：** 芯片内部通过一个串联调整管（通常为MOSFET）工作在线性区来实现压降。输入电压（VIN）与电池电压（VBAT）之间的压差（VIN - VBAT）乘以充电电流（ICHG），就形成了在线性调整管上的功耗（表现为发热）。

* **典型方案：** TI的BQ2407x系列、Microchip的MCP7383x系列、圣邦微的SGM4056x系列等应用广泛。

* **优势：** 电路结构异常简单，外围元件极少（通常只需少量电容和电阻），设计成本低廉。输出电压纹波极低，电磁干扰（EMI）小。

* **局限：** 转换效率（η ≈ VBAT / VIN）依赖于输入和电池电压的差值。压差越大、充电电流越大，芯片发热（功耗）就越严重。因此特别**适合输入电压与电池电压接近、且充电电流相对较小（通常<1A）**的应用，如小容量**锂离子/聚合物电池**供电的蓝牙耳机、智能手表、便携医疗设备、小型IoT设备等。

2. **开关式充电管理芯片**

* **工作原理：** 核心基于高频开关电源拓扑（如Buck降压型最为常见）。通过控制内部功率开关管（MOSFET）的开通与关断时间占空比（PWM或PFM模式），高效地将较高的输入电压降压至电池所需的充电电压。电感、电容用于储能和滤波。

* **典型方案：** TI的BQ256xx系列、BQ2589x系列；南芯半导体的SC890x系列、SC8989x系列；艾为电子的AW375x系列等是市场热门选择。

* **优势：** 转换效率极高（通常>90%，甚至可达98%），显著减少了能源浪费和系统温升。非常适合大功率快充场景（电流从2A到10A+）以及输入电压远高于电池电压的应用。

* **局限：** 电路设计相对复杂，外围元件较多（功率电感、输入/输出电容、电流采样电阻等），成本较高。设计的难点在于开关噪声（EMI）的抑制和环路稳定性控制。

* **应用场景：** 智能手机、平板电脑、笔记本电脑、大容量移动电源、电动工具、无人机等高耗能、**需要快速充电**的设备是其主战场。

3. **无线充电接收端管理芯片**

* **工作原理：** 专为Qi等无线充电标准设计。接收端线圈（Rx）耦合发射端（Tx）的能量，芯片首先将耦合到的AC交流电整流为直流电，再集成了完整的电池充电管理功能（线性或开关降压方案），为电池安全充电。同时负责与发射端的通信（通过负载调制）。

* **典型方案：** IDT（Renesas）/P9242系列、ST/STWLCxx系列、易冲半导体/EC8010系列、伏达半导体/NU130x系列等是重要参与者。

* **核心价值：** 为设备实现无需物理接口的“隔空”充电能力，提供端到端的无线能量接收、整流、稳压和电池管理解决方案。支持不同功率等级的Qi协议（5W、10W、15W甚至更高）。

* **应用场景：** 支持无线充电的**智能手机、TWS耳机充电盒、智能手表**已成为标配，在电动牙刷、厨房小家电、智能家居设备中也日益普及。

4. **多协议输入/高压快充管理芯片**

* **融合趋势：** 随着USB PD 3.1、QC4+、PPS、SCP/FCP、Apple Fast Charging、UFCS等快速充电协议纷繁复杂，新一代芯片集成了协议识别与功率协商能力。

* **工作原理：** 不仅仅是充电控制，首先需要与充电器（Source）进行“对话”（如通过CC线），识别并协商可用的供电电压和电流档位（如PDO/A），然后据此设定内部开关充电器的输入电压。

* **典型方案：** TI/BQ25980（Buck-Boost架构）、南芯/SC888x、英集芯/IP2365（集成升降压和全协议）、智融/SW351x系列（集成降压与协议识别）等代表了高性能方向。

* **关键优势：** 一颗芯片解决输入协议识别和电池充电管理两大核心需求，显著缩小方案尺寸。支持宽范围输入电压（3V-24V甚至更高），特别适合需要兼容多种快充协议的**高端手机、平板、大功率快充移动电源**等高端便携设备。

**如何选择最合适的通用充电管理芯片？**

面对琳琅满目的芯片选项，选型需综合权衡关键因素：

* **电池特性：** 电压（如1S锂电3.7V-4.2V， 多串电池电压更高）、容量决定**充电电流**需求和方案功率等级。

* **输入源特性：** 预计使用的适配器或接口（USB 5V? QC快充? USB PD? 太阳能板？）。

* **充电速度要求：** 是否需要快速充电，目标充电电流或功率多大？快充需求直接指向**开关式充电器**方案。

* **系统空间与散热能力：** 紧凑设备（如TWS耳机仓）首选**线性充电器**；大功率设备必须依靠**开关式充电器**提升效率并解决散热问题。

* **功能集成需求：** 是否需要路径管理功能等。
