**你是否想过，为什么手机能在电量不足时自动调节充电速度？为什么笔记本电脑能在高性能模式下保持稳定供电？** 这一切的背后，都离不开一个默默工作的核心元件——**电源IC芯片**。作为现代电子设备的"能量指挥官"，它通过精密控制电流与电压，确保设备在复杂工况下实现高效、安全的能量管理。本文将深入解析电源IC芯片的工作原理，带您了解这颗"电子心脏"的运作奥秘。

---

## 一、电源IC芯片的核心角色与分类

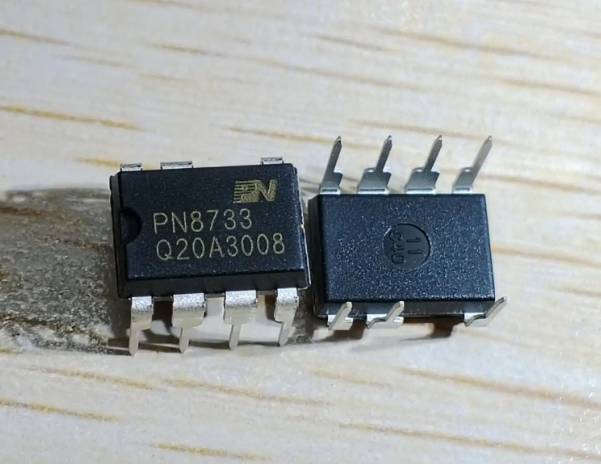

电源IC芯片（Power Management Integrated Circuit）是专为电能转换、分配及优化设计的集成电路。它不同于普通芯片的数据处理功能，而是聚焦于**电压转换、电流调节、功耗控制**三大核心任务，广泛应用于手机、电脑、电动汽车、工业设备等领域。

根据功能差异，电源IC芯片可分为两大类：

1. **线性稳压器（LVDC）**：通过线性调整元件（如晶体管）的阻抗实现降压，结构简单但效率较低（通常60%-70%），适用于低功耗场景。

2. **开关稳压器（SMPS）**：采用高频开关技术（如PWM调制），通过储能元件（电感、电容）实现高效电能转换，效率可达90%以上，但设计复杂度更高。

*例如，手机快充模块多采用开关稳压器，以最小化能量损耗；而传感器供电则倾向选择线性稳压器，确保输出纹波极小。*

---

## 二、电源IC芯片的四大工作流程

### 1. 输入电压处理与转换

电源IC芯片首先接收外部电源（如5V USB输入或12V适配器），通过内部**MOSFET开关管**或**电压调节模块**，将输入电压转换为设备所需的目标值。例如，智能手机主控芯片通常需要1.8V核心电压，而屏幕背光可能需3.3V供电，电源IC需同步输出多路不同电压。

### 2. 反馈调节与动态平衡

芯片内置**误差放大器（Error Amplifier）**和**反馈网络**，实时监测输出电压。当负载变化导致电压波动时，系统会通过调整开关频率（开关稳压器）或阻抗值（线性稳压器）进行补偿。*这种闭环控制机制，相当于为电路配备了一位"智能调压师"*。

### 3. 保护机制触发

为防止过压、过流或温度异常，电源IC集成多重保护电路：

- **过压保护（OVP）**：触发后自动切断输出或启动泄放电路；

- **过温保护（OTP）**：通过热敏电阻监测芯片温度，超限时降低输出功率；

- **短路保护（SCP）**：检测到异常低阻抗路径时，立即关闭开关管。

### 4. 能效优化策略

先进电源IC采用**自适应电压调节（AVS）**和**动态频率缩放（DFS）**技术。例如，当CPU处于空闲状态时，芯片可自动将供电电压从1.2V降至0.9V，配合频率降低，实现功耗节约30%以上。

## 三、关键技术突破与设计挑战

### 1. 高频化与小型化趋势

为适应便携设备轻薄化需求，电源IC的开关频率已从传统100kHz提升至2MHz以上。*高频化减少了外围电感、电容的尺寸*，但也带来电磁干扰（EMI）难题。现代芯片通过**零电压开关（ZVS）**和**封装屏蔽技术**有效抑制噪声。

### 2. 多相并联与负载均流

在高功率场景（如显卡供电），单一电源IC可能无法承载电流需求。工程师采用**多相并联架构**，将多个稳压单元交错工作，既分散热负荷，又降低输出纹波。*目前高端GPU的供电系统已支持12相以上并联*。

### 3. 宽禁带材料应用

氮化镓（GaN）和碳化硅（SiC）等第三代半导体材料的引入，使电源IC可在更高温度、更高电压下工作。例如，GaN开关管的导通电阻仅为硅基器件的1/10，显著提升转换效率。

---

## 四、典型应用场景与技术选型

| **应用领域** | **技术需求** | **推荐方案** |

|----------------|----------------------------------|-----------------------------|

| 智能手机 | 高集成度、快充协议兼容 | 多模升降压IC（如TI BQ25895）|

| 数据中心 | 超高效率、冗余供电 | 数字多相控制器（如IR35201） |

| 新能源汽车 | 宽温度范围、抗震动 | 汽车级DC-DC模块（如LT8640S）|

| 物联网设备 | 超低静态电流（<1μA） | 纳米功耗LDO（如TPS7A02） |

*以电动汽车的BMS（电池管理系统）为例，其电源IC需在-40℃~125℃环境下稳定工作，并支持CAN总线通信的隔离供电，这对芯片的可靠性和抗干扰能力提出极高要求。*

---

## 五、未来发展方向

随着5G、AIoT和自动驾驶技术的普及，电源IC芯片正朝着**智能化、自适应、超高功率密度**方向演进。例如，集成PMIC（电源管理集成电路）与MCU的融合方案，可通过AI算法预测负载变化，提前调整供电策略。而基于3D封装的堆叠式设计，则有望在1mm²面积内实现10A以上的电流输出能力。

这场无声的"能源革命"，正在重塑电子设备的效能边界——而作为幕后功臣的电源IC芯片，必将在更广阔的舞台上持续进化。
