随着新能源汽车的普及，充电桩已成为现代城市基础设施的重要组成部分。但你是否好奇过，充电桩是如何将电能高效、安全地输送到电动汽车电池中的？本文将深入解析**充电桩的工作原理**，从基础电路到智能管理，带你揭开这一技术背后的奥秘。

## **1. 充电桩的基本构成**

充电桩并非简单的“插头与插座”，而是一个复杂的电能转换与控制系统，主要由以下几个核心部分组成：

- **电源模块**：负责将电网的交流电（AC）转换为直流电（DC），或直接输出交流电（视充电类型而定）。

- **控制单元**：通过微处理器管理充电过程，确保电压、电流的稳定性，并与车辆BMS（电池管理系统）通信。

- **人机交互界面**：包括显示屏、按键或触摸屏，方便用户操作和查看充电状态。

- **安全保护装置**：如过压保护、过流保护、漏电保护等，确保充电过程安全可靠。

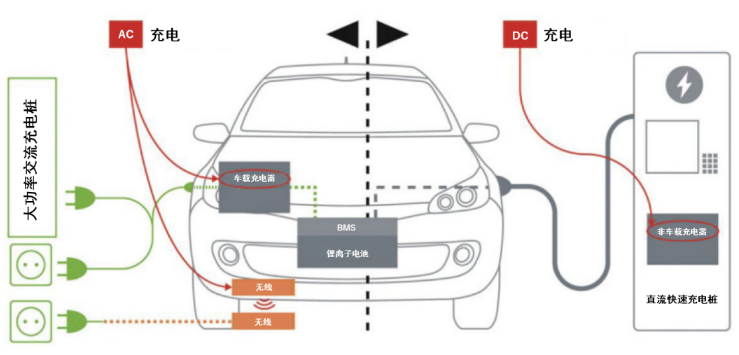

## **2. 充电桩的两种主要类型**

根据电流类型的不同，充电桩可分为**交流充电桩（AC桩）和直流充电桩（DC桩）**，它们的工作原理存在显著差异。

### **（1）交流充电桩（慢充）**

交流充电桩直接将电网的交流电输送到电动汽车，由车载充电机（OBC）完成AC-DC转换。其特点包括：

- **功率较低**（通常3.7kW-22kW），充电速度较慢，适合家庭或办公场所使用。

- **结构简单**，成本较低，但对车载充电机的性能依赖较大。

- **典型应用场景**：夜间充电、长时间停放补电。

### **（2）直流充电桩（快充）**

直流充电桩内置大功率整流模块，直接输出直流电，省去了车载充电机的转换环节。其优势在于：

- **高功率输出**（50kW-350kW甚至更高），可在30分钟内充至80%电量。

- **对电网要求高**，需配备专用变压器和散热系统。

- **典型应用场景**：高速公路服务区、公共充电站等需要快速补电的场合。

## **3. 充电桩的核心工作流程**

无论是交流还是直流充电桩，其工作流程均可概括为以下几个关键步骤：

### **（1）连接与通信**

充电枪插入车辆充电接口后，充电桩与车辆BMS建立通信（通常通过CAN总线或PLC协议），交换电池状态、需求功率等信息。

### **（2）安全检测**

充电桩会进行**绝缘检测、接地检测、电压匹配**等安全检查，确保无短路、漏电等风险。

### **（3）电能传输**

- **交流充电桩**：输出交流电，由车载充电机转换为直流电并调节电压，最终为电池充电。

- **直流充电桩**：直接输出适配电池需求的直流电，大幅提升充电效率。

### **（4）充电过程管理**

充电桩实时监控电流、电压、温度等参数，动态调整输出功率，避免电池过充或过热。

### **（5）充电结束**

当电池电量达到设定值或用户手动停止时，充电桩自动切断供电，并生成充电记录（如电量、费用等）。

## **4. 智能充电技术的新趋势**

随着物联网和人工智能的发展，现代充电桩正朝着**智能化、网络化**方向演进：

- **动态负载均衡**：根据电网负荷调整充电功率，避免局部过载。

- **V2G（车网互动）**：电动汽车在闲置时可向电网反向供电，实现能源双向流动。

- **远程监控与支付**：通过APP实时查看充电状态，并完成无感支付。

## **5. 充电桩的安全与维护**

为确保长期稳定运行，充电桩需定期维护：

- **定期检查电缆、插头**，防止老化或破损。

- **清理散热风扇**，避免因过热导致性能下降。

- **软件升级**，优化充电策略并修复潜在漏洞。

**总结**

充电桩的工作原理涉及电力电子、通信技术、安全控制等多个领域，其高效性与安全性直接影响用户体验。随着技术发展，未来充电桩将更加智能、高效，成为智慧能源网络的重要节点。
