单节锂电池充电芯片有哪些

本文来源:充电管理ic 编辑:充电管理芯片 日期:2026-05-18 浏览:0
文章导读

本文对比了TP4056、AXP192和BC911等锂电池充电芯片,分析其功能、集成度及适用场景,帮助读者选择适合项目需求的方案。

当你手握一个便携项目,需要在5V充电输入的同时,稳定输出5V和3.3V给系统供电,那颗核心的锂电池管理芯片该怎么选?是选择经典但功能单一的TP4056,还是功能强大的PMU AXP192,或是兼顾高输入电压与大电流的BC911?今天我们就来一次深度拆解。

对于单节锂电池的充放电管理,市场上有多种成熟的芯片方案。这些方案各有侧重,有的专注于纯粹的充电管理,有的则集成了完整的电源路径与电压转换功能。选择哪一款,往往取决于你的项目在成本、体积、功能复杂度以及输入输出条件上的具体平衡。

经典入门之选:TP4056的纯粹与局限

谈起单节锂电池线性充电,TP4056几乎是一个绕不开的名字。这款芯片支持标准的恒流/恒压充电模式,最大充电电流可达1A,外围电路简单,成本极具优势。在许多对成本敏感、功能单一的消费电子产品中,它至今仍占据着重要地位。

然而,TP4056的核心功能仅限于充电管理。这意味着,如果你需要从电池获取5V或3.3V的系统工作电压,就必须在TP4056之后,额外增加DC-DC升压或降压转换器。这种“芯片+外置转换器”的架构虽然灵活,却也带来了更复杂的PCB布局、更大的整体占用面积以及可能更低的系统转换效率。对于追求极致小巧或高集成度的项目而言,这成为了一个明显的制约。

高度集成方案:AXP192的“一站式”电源管理

与TP4056的“单打独斗”不同,像AXP192这类电源管理单元(PMU)走的是一条高度集成的道路。它不仅仅是一个充电芯片,更是一个完整的微型电源系统。其内部集成了锂电池充电管理、多路降压(Buck)和升压(Boost)控制器。

这意味着,开发者通过简单的配置,就能直接从AXP192获取到稳定的3.3V和5V输出,无需外挂额外的电压转换芯片。这种“All-in-One”的设计,极大地简化了外围电路,节省了宝贵的PCB空间,特别适合对体积有苛刻要求的便携式设备,如迷你音响、手持记录仪或某些可穿戴设备。

从软件配置角度看,使用AXP192也更为直观。开发者可以通过I2C接口编程设定充电电流、启用电源路径管理、配置各路DC-DC的输出电压。这种数字化的控制方式,为系统级的电源状态监控和动态调节提供了可能。

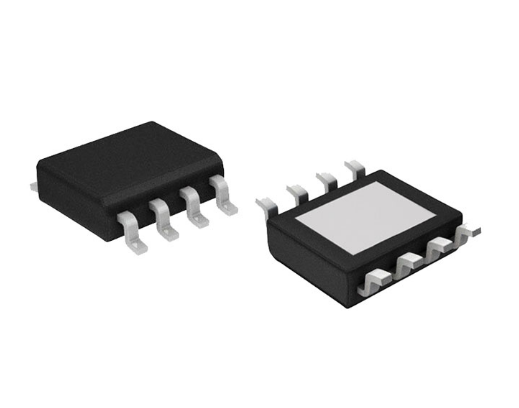

单节锂电池充电芯片有哪些

高性能挑战者:BC911的大电流与宽压输入

当我们把目光投向需要更高功率或更宽输入电压范围的应用场景时,BC911这类同步降压充电芯片便显现出独特价值。其高达22V的输入电压范围和3.5A的最大充电电流,使其能够轻松应对车载充电器、移动电源底座或采用适配器快速充电的设备。

BC911采用同步降压架构,内置功率MOSFET,转换效率最高可达93%。高效率意味着更少的热量损耗,对于持续大电流充电的应用至关重要。同时,其默认4.2V的浮充电压精度在±1%以内,并且支持通过外部电阻微调,以适应不同厂家的电池规格。

在保护功能上,BC911也做得相当周全:除了标准的过流、过压、过温保护,还支持通过NTC引脚进行电池温度监测,确保充电过程的安全。其500KHz的开关频率,有助于使用更小体积的电感和电容,进一步优化方案尺寸。

关键维度对比:如何做出你的选择?

面对这些各具特色的芯片,我们可以从几个核心维度进行对比,从而找到最适合你项目的那一款。

  • 功能集成度:

    • TP4056: 纯充电管理。需要5V/3.3V输出必须外接DC-DC。

    • AXP192: 高集成PMU。充电、多路电压输出(含5V/3.3V)一体。

    • BC911: 同步降压充电管理。充电效率高,内置MOSFET,但5V输出通常需额外LDO或转换器(其LV5引脚为5V LDO,电流能力有限,需注意负载)。

  • 适用场景与输入条件:

    • TP4056: 标准5V USB输入,低成本、小电流(≤1A)应用,如小型电子玩具、简易蓝牙耳机充电仓。

    • AXP192: 标准5V输入,追求极致紧凑和集成度的便携设备,如超迷你物联网终端、精巧的便携仪表。

    • BC911: 宽电压输入(4-22V),中大电流(可达3.5A)快速充电场景,如采用12V适配器的便携工具、车载设备、大容量移动电源。

  • 设计复杂度与成本:

    • TP4056: 外围最简单,物料成本最低,但系统总成本需加上后续的电压转换部分。

    • AXP192: 芯片本身成本和复杂度较高,但省去了多个外围芯片,整体BOM数量和PCB设计可能更优。

    • BC911: 外围需搭配功率电感和多个电容,PCB布局(特别是LX引脚走线)和散热设计有一定要求,适合对功率密度有追求的设计。

  • 控制与监控:

    • TP4056/AXP192/BC911: 均提供充电状态指示引脚。AXP192额外支持I2C数字接口,可编程性与可监控性最强。

总结与建议

没有“最好”的芯片,只有“最适合”的方案。如果你的项目预算极度紧张,功能简单,TP4056搭配一枚微型DC-DC仍是可靠的入门选择。如果你的设备对体积有着毫米级的苛刻要求,希望用最少的芯片完成所有电源任务,那么AXP192这类PMU的强大集成能力将无可替代。而当你需要应对复杂的输入电源环境(如车载),或为设备配备快速充电功能时,BC911的高输入电压、大电流和高效率特性将成为你的坚实后盾。

技术选型的过程,本质上是如何在性能、成本、体积和开发难度之间找到那个完美的平衡点。理解每一颗芯片的设计哲学与能力边界,才能让你的产品在可靠供电的基础上,绽放出独特的光彩。你的下一个便携设备项目,准备采用哪一套电源方案呢?欢迎在评论区分享你的见解与挑战。
