很多人聊“充电芯片”，第一反应是：不就是让电池充进去电吗？

但真正把产品做进量产、做进用户手里，你会发现：充进去电只是开始，安全、寿命、效率、体验，才是后面更难的部分。

于是就有了一个经常被混在一起说、但技术架构完全不同的问题——电池管理芯片和充电管理芯片，到底差在哪里？

这篇就用一个更“架构视角”的方式讲清楚：它们分别解决什么问题、为什么会走向“单一充电”与“系统级能源管理”的分野，以及这种差异会怎样影响你的电路设计与最终产品形态。

先把概念摆正：一个是“专项管家”，一个是“系统中枢”

充电管理芯片（Charger IC）更像“专项管家”。它的任务很明确：把外部电源的能量，以安全、高效的方式灌进电池里。

它的核心动作集中在充电全过程的控制上，典型包括：

• 三段式充电管理：预充、恒流、恒压三阶段自适应切换，匹配锂电池特性，避免过充损伤

• 充电参数动态调节：根据电池电压、温度、输入电源能力实时调节电流与电压，并可支持QC、PD等快充协议

• 基础保护机制：过压（OVP）、过流（OCP）、过温（OTP），防止充电过程热失控

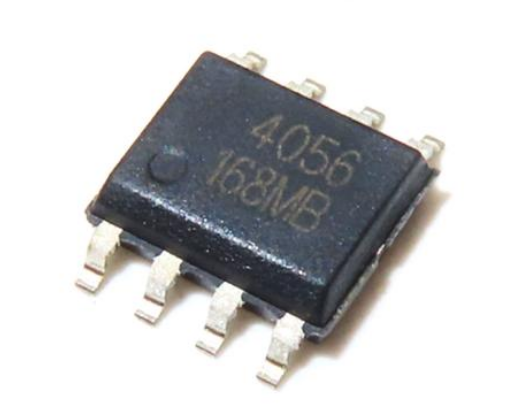

它的典型落点，是“终端设备的内置充电模块”。参考材料中提到的华芯邦HT4054、HT4056/HT4056T一类产品，输入电压通常在4~6.5V，充电电流多在0.5A~2A区间——你可以把它理解为“给单电池补能”的标准解法。

而电池管理芯片（BMIC）在参考材料里被点明为一个更大的集合：充电管理芯片可以被视作BMIC的子集。也就是说，在系统视角里，BMIC关注的不是“把电充进去”这一件事，而是围绕电池的安全与可用性建立一整套管理逻辑。

当你把视角从“设备内部充电”挪到“便携能源系统”，差异会瞬间放大——因为此时你要管理的不只是电池，还要管理能量从哪来、往哪去、怎么转换、怎么分配、怎么跟用户交互。

技术架构的分水岭：从“单点控制”到“系统级闭环”

如果把充电管理芯片看成一个“单点控制器”，那系统级能源管理就更像一个闭环系统：输入、储能、输出、保护、交互环环相扣，任何一环都不能缺席。

参考材料里用“移动电源芯片（Power Bank IC）”把这种系统化讲得很直观：它要同时完成“对内储能”和“对外供电”的双向能源调度，本质上是一套“微型能源管理系统”。

这类芯片通常会把多块功能拼成一体化架构：

• 充电管理：把适配器/USB输入给电池充电

• 放电管理：通过DC-DC升压，把电池3.7V转换为5V/9V/12V等输出

• 智能交互：电量指示、负载检测、边充边放控制

• 全链路保护：充放电过压过流、短路、过放、温度监测等

你会发现：充电管理芯片只负责“能量输入”，而系统级管理必须同时管理“能量输入 + 能量转换 + 能量输出 + 状态与风险”。

这就是为什么它们听起来像亲戚，做起来却是两个世界。

关键差异一：有没有“放电与能量转换”这一层

参考材料说得很明确：充电管理芯片没有放电功能。

而系统级芯片的核心竞争力，恰恰在放电与能量转换能力上——尤其是升压效率、发热与协议适配。

例如材料中提到的同步整流升压技术：

华芯邦HT4936同步升压效率最高达91%，并指出相较异步方案可降低发热损耗40%；在1A输出时效率稳定在88%以上，较异步方案降低发热15℃。

这类指标背后对应的是产品层面最直观的体验差异：同样容量的电池，能多放出多少有效电量；同样的负载，芯片会不会烫手、会不会触发降额。

当你的产品需要“对外供电”，你就一定会被迫进入系统级架构；只要系统级架构成立，单纯的“充电管家”就不够用了。

关键差异二：边充边放与“智能功率分配”能力

真正让工程师头痛的，往往不是“能不能充”，而是“边充边放时怎么不乱”。

在边充边放场景里，输入电流要被动态分配：一部分给负载供电，一部分给电池充电。分配策略一旦不稳，就会出现设备断供、充电反复重启、发热异常等问题。

参考材料提到：HT4928S可自动侦测外部充电器接入，优先保障设备供电；并给出了一个更具体的例子——外部充电器接入时自动分配电流，5V/2A输入可实现1A充电+1A放电。

这类“智能功率分配”并不是充电管理芯片的主战场，它更像系统调度能力：你要看输入能力、看负载需求、看电池状态、甚至看温度，再实时做决策。

所以，架构上差的不是“多一项功能”，而是多了一个实时调度层。

关键差异三：保护机制从“充电防护”升级为“全链路安全”

充电管理芯片的保护重点在充电过程：输入过压、充电过流、过温等，目标是避免充电导致电池与芯片风险。

而系统级芯片必须覆盖“充 + 放 + 输出接口 + 电池状态”的全链路。

参考材料用对比表给出了非常工程化的差别：

• 充电管理芯片常见的是输入过压保护（如6V关断）

• 移动电源芯片（以HT4928S为例）则覆盖充放电过压保护，并给出输出>5.8V关断、5.4V恢复的阈值逻辑

• 温度策略也更细：HT4928S充电130℃降流、放电150℃关断输出

• 电池侧不仅过充，还会管过放：例如电池<2.8V关机

你可以把这理解为：充电管理的安全，是“别把电池充坏”；系统级安全，是“别让整个能源系统出事”。

当产品有输出口、有多设备兼容、有用户可触达的接口时，安全边界天然就被推到了更远的位置。

关键差异四：系统集成度改变了电路设计的复杂度与成本结构

架构差异最后一定会落到电路设计与量产成本上。

充电管理芯片通常是“分立体系中的一块拼图”：充电是一颗，升压/降压另算，指示灯与保护可能还要外围电路。

而系统级电源管理芯片的价值，在于把“拼图变成单片机理的系统”。

参考材料给了几个很直观的工程数据：

• HT4928S内置充电管理、同步升压、LED指示、保护模块，SOP8封装，PCB面积仅4mm×4mm，较分立方案缩小60%

• 通过内置功率MOSFET与自适应频率调制（AFM）等方式减少外部元件；例如HT4936升压模块无需外部电阻设置、固定5.1V输出，简化电路设计

• 单芯片方案可降低BOM成本30%以上，HT4927U等更适合大规模量产

这其实回答了一个现实问题：为什么一些产品看起来“功能差不多”，但成本、尺寸、良率差别巨大？

因为架构不一样，你的外围器件数量、调试工作量、工艺窗口都不一样。

再看一个容易忽略的指标：静态功耗为什么在系统级更关键

充电管理芯片常被讨论的是充电电流、截止电压、保护阈值；而系统级芯片还有一个绕不过去的指标：待机电流。

因为移动电源、便携储能强调“放包里、放抽屉里”也不能掉得太快。

参考材料里两组数据很说明问题：

• HT4928S待机电流典型值10μA，电池电压低于3.2V进入低功耗模式，避免过度放电

• HT4936无负载自动休眠，静态功耗<21μA，较传统方案（35μA）降低40%

这类“微安级管控”并不是锦上添花，而是系统产品能不能被用户认可的底层体验：一块充电宝放三个月还能不能用，往往就靠这里。

写到最后：差异的本质，是“点”与“面”的边界

把所有差异收拢起来，其实就一句话：

充电管理芯片解决的是“把电安全充进去”的点问题；

电池管理（及系统级电源管理）解决的是“采集—存储—转换—分配—保护—交互”的面问题。

参考材料也给了趋势判断：随着5G设备功耗提升、户外经济兴起与新能源技术发展，两者边界会进一步融合，但系统级优势仍会持续扩大——因为设备越来越像一个小型能源网络节点，而不是单纯的“电池+充电口”。

如果你正在选型或做方案评审，不妨用三个问题快速判断你需要的是哪一种架构：

• 你只需要“给电池充电”，还是还要“对外供电”？

• 你有没有边充边放、协议输出、多设备适配的需求？

• 你更在意的是充电参数，还是系统效率、发热、待机与全链路保护？

想清楚这三点，芯片选型就不会再陷入“名字很像、功能看着差不多”的误区。
