网站首页> 新闻中心> 技术问答> 锂电池充电芯片工作原理:三段式充电如何更快更安全

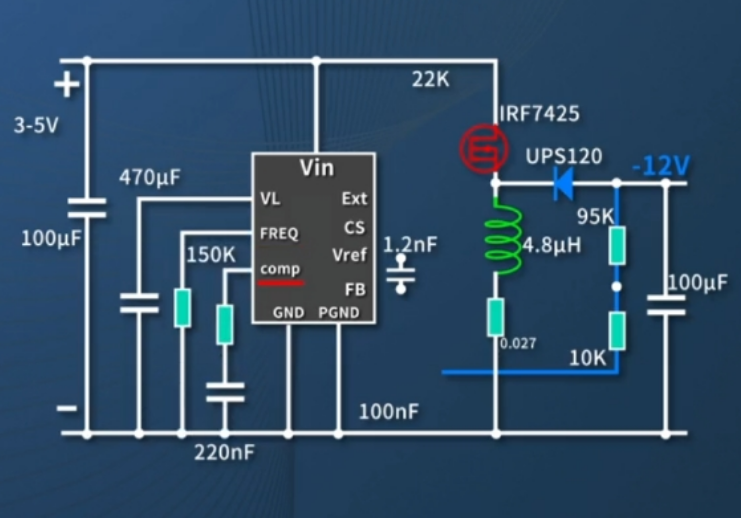

电池充电芯片工作原理

本文来源:充电管理ic 编辑:充电管理芯片 日期:2026-03-02 浏览:0
文章导读

锂电池充电芯片通过三段式充电(恒流、恒压、涓流)实现高效安全充电,兼顾速度与安全性。

你有没有遇到过这种情况:同样是“插上就充”,有的设备充得快还不怎么热;有的却越充越烫、后半程慢得像在“挤牙膏”,电池还越用越不耐?

很多差别,不在你“用没用快充头”,而是在那颗充电芯片充电管理芯片)怎么做决定——它要把外部电源(交流或直流)变成电池“吃得下、吃得稳”的直流电;更关键的是,随时在“尽快充满”和“别把电池逼急”之间踩刹车、给油门。

锂电池对电压、电流非常敏感:过充可能导致电解液分解、电芯鼓包甚至起火;过流会引发内部发热失控。于是,充电芯片的主线逻辑就很明确:分阶段充电 + 实时监测 + 多重保护,把效率和安全绑在一条线里。


先把总逻辑讲清:为什么必须“分阶段”?

很多人以为快充就是“一上来大电流怼到满”。但锂电池的化学特性决定了它不吃这一套:电量越接近满电,继续硬灌电流,越容易逼近危险电压区间,发热和副反应都会上来。

所以主流充电策略基本遵循:

恒流充电(CC) → 恒压充电(CV) → 涓流充电 / 截止充电(Trickle 或 Cut-off)

你可以把它记成三句话:

  • 前期:能吃就多吃,先把电量拉起来

  • 中期:到关键门槛后稳住电压,让电流自己往下走

  • 收尾:该停就停,别长期顶着满电高压


一、恒流充电(CC):把“快”用在最划算的阶段

触发条件通常是:电池电压较低(如低于 3.0V,不同电芯略有差异)或刚接入充电器时。此时电池内阻较小,相对更能承受较大电流。

这一段,充电芯片会把充电电流“钉”在一个固定上限:1A、2A、6A,或者常说的“1C、2C、6C 充电”。C 以电池容量为基准,比如 2000mAh 电池,1C 约等于 2000mA。

这一阶段的体感很明显:

  • 电流保持最大值,电压随时间快速上升

  • 充电效率最高,通常能快速补到 70%–80% 电量

  • 也是你感受到“快充很猛”的主要来源

但别误会:这不是单纯把电流调大。真正难的是——在安全边界内把速度推上去,同时盯紧温度、连接状态等变量,避免“快”变成“险”。


二、恒压充电(CV):真正决定寿命与安全的一段

当电池电压爬到“截止电压”附近,就必须换策略。

常见单节锂离子电池标称电压 3.7V,充电截止电压通常为 4.2V;磷酸铁锂电池截止电压为 3.65V,需要匹配专用充电器——参数不匹配,轻则充不满、效率低,重则带来安全风险。

进入恒压阶段后,充电芯片会把输出电压稳稳压在截止电压附近(例如 4.2V)。与此同时,充电电流会逐渐下降。

为什么电流会下降?因为电池电量越高,电芯内部电动势越强,对外部电流注入的“阻力”越大。于是电流会从最大值缓慢降到设定阈值,比如 0.1C。

这一段看起来慢,但它很值:

  • 核心目标是把电量充到 95% 以上

  • 同时把过充风险压下去

  • 让化学反应更温和,减少对寿命的消耗

很多人吐槽“90%之后太慢”,其实这往往是系统在认真保护电池:后半段不踩刹车,前面再快也可能是在透支。

电池充电芯片工作原理


三、涓流 / 截止充电:收尾做不好,前面等于白忙

当恒压阶段电流降到很低(如 0.05C–0.1C),就进入收尾阶段。

常见做法有两种:

1)涓流充电

输出微小电流补充自放电,维持满电。但长期涓流可能轻微影响寿命,所以多数智能充电器会省略这一步。

2)截止充电 / 浮充

主流更常见:直接切断充电回路,或进入“浮充”(电压略低于截止电压),避免电池长期处于满电高压状态,从而延长循环寿命。

这一步本质是在做取舍:是更执着“始终100%”,还是更在意“循环寿命更长”。好的方案往往懂得“退一步”,让电池少受一点长期高压的苦。


四、看不见的硬功夫:充电芯片的关键保护机制

分阶段策略解决“怎么充更合理”,保护机制解决“出意外时怎么不出事”。

常见的安全防线包括:

1)过充保护

若恒压阶段电压失控超过截止电压(如 4.3V 以上),控制芯片会立即切断充电电流,防止电芯因电压过高分解电解质。

2)过流保护

若充电电流超过设定最大值(如因电池短路、接口接触不良导致电流骤增),保护模块会触发限流或断电,避免电池和充电器因过热烧毁。

3)过热保护(OTP)

当充电器内部(如变压器、MOS 管)或电池温度超过阈值(通常 60℃–85℃),温度传感器反馈信号,控制模块降低电流或停止充电,防止热失控。

4)短路保护(SCP)

输出端短路(如数据线正负极接触)时,会瞬间触发短路保护并切断输出,避免起火或元件损坏。

5)反接保护

电池正负极接反(多见于可拆卸电池充电器)时,保护电路会阻断电流,防止电池反向放电导致漏液或爆炸。

把这些放在一起看,你会更容易理解充电芯片的本质:它不是“充电速度按钮”,而是一个实时决策系统——电压、电流、温度、异常事件一出现,就得立刻判断:该加、该减、还是该停。


五、同一套原理,不同设备为什么差别很大?

原理一致,但参数、管理对象、责任归属差别很大。

1)小型设备(手机、耳机):充电器供电,设备管电

常见是 5V/2A、9V/2A 等固定电压档,再结合 PD、QC 等快充协议,通过调整电压档位实现更高功率(如 18W=9V×2A)。充电管理芯片多集成在设备内部——充电器更多提供可调电压,设备端决定电流怎么喂进电池。

2)大型设备(电动车、储能):多节串联,必须“逐节盯防”

多节电池串联后(如电动车 48V≈13 节 3.7V 电芯),需要单独检测每节电池电压,避免某一节过充,属于更复杂的“平衡充电器”思路,功率也可能达到数百瓦。

单节充电像照顾一个人;多节管理更像带一队人——不能只看平均值,最先出事的往往是那一节被忽略的“短板电芯”。


最后把核心再收束一下

锂电池充电芯片工作原理,可以总结为一句话:

先恒流快充、再恒压精充、最后安全收尾;同时靠电压、电流、温度的实时监测与保护,把效率和安全平衡到位。

所以选充电器、看充电方案时,别只盯“多少瓦”。更关键的是:输出电压、电流、截止电压是否与电池类型匹配,别混用。

你手头的设备更像“单节管理”,还是“多节电池组”?你遇到过“后半段特别慢”“充电发热明显”的情况吗?欢迎在评论区写下你的具体场景。
