在现代电动设备快速发展的背景下，72V充电器作为高电压电池系统的核心配件，其电路设计与工作原理直接影响着充电效率与安全性。本文将通过解析典型电路图与关键技术模块，揭开这类充电器的技术奥秘。

电路结构：模块化设计的精密布局

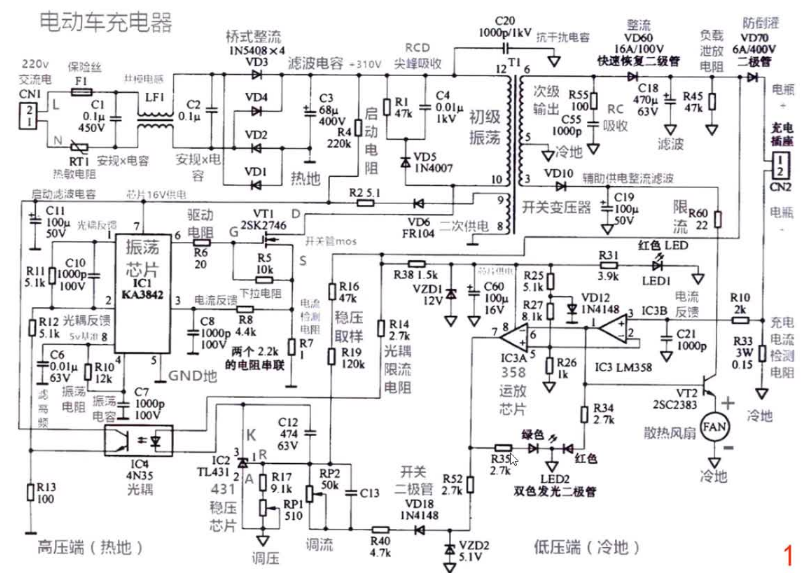

72V充电器的电路图可分为六个核心模块：输入电路、EMI滤波、整流滤波、PWM控制、输出电路及保护系统。输入电路包含电源插头和保险丝，保险丝如同电路中的“紧急刹车”，在电流异常时熔断以保护设备；共模电感则像电网中的“电磁筛”，过滤高频干扰信号，提升系统稳定性。

整流滤波部分通过桥式整流器将交流电转化为直流电，再经电解电容平滑波形，形成稳定的直流母线电压。这一过程类似于将湍急的河流疏导为平缓的水库，为后续电路提供稳定能量来源。PWM（脉宽调制）控制芯片则是整个系统的“指挥官”，通过调节开关管的通断频率，精准控制输出电流与电压，误差范围可控制在±1%以内。

三阶段充电：动态调整的智慧逻辑

充电器的工作流程分为恒流、恒压、脉冲三阶段，如同运动员在不同赛段调整策略。初始阶段采用恒流模式，以32A大电流快速注入电能，相当于用消防水枪快速填充水池；当电池电压达到设定阈值（约85%容量）时，切换至恒压模式，电流逐步降低至涓流状态，避免过充风险。

最具技术突破性的是脉冲充电模式，通过间歇性释放高频电流，利用电池极化效应消除结晶，这一过程类似用高频震动清除水管壁的水垢。实验数据显示，脉冲技术可使电池循环寿命提升15%-20%，充电速度加快约30%。

核心技术：高效与安全的双重保障

功率转换技术是效率提升的关键。采用零电压开关（ZVS）和零电流开关（ZCS）技术，将传统充电器85%的效率提升至93%以上，相当于将燃油车的油耗降低了10%。磁性元件采用纳米晶合金材料，高频损耗减少40%，工作温度下降15℃。

安全防护系统构建了四重防火墙：温度传感器实时监控关键器件，超过80℃自动降频；电压检测模块以500次/秒的频率扫描输入波动；过流保护电路响应时间小于10微秒，比人类眨眼速度快3000倍；隔离变压器则实现输入输出的电气分离，如同在高压电网上架设防爆墙。

智能诊断：看不见的故障预判系统

现代72V充电器内嵌自检程序，通过监测充电曲线斜率判断电池健康状态。例如当恒流阶段时长异常增加20%时，可能提示电池内阻增大；若脉冲充电时的电压震荡幅度超标，则预警极板硫化现象。这些数据通过LED指示灯或通信接口输出，为维护提供精准依据。

从电路设计到控制算法，72V充电器的技术进化印证了电力电子领域的创新突破。未来随着宽禁带半导体材料的应用，充电效率有望突破96%，而人工智能算法的引入或将实现“千人千面”的自适应充电策略，为高电压电池系统开启更智能的能源时代。
