电动车充电器是电动车电池的“能量补给站”，而其中的防反接电路则是保护充电器和电池安全的“守门员”。今天，我们就来深入解析一款常用于防反接电路的核心元件——BT151可控硅，以及由其构成的电路工作原理。通过场景化的比喻和通俗的解读，帮助大家理解这一看似复杂却至关重要的技术。

一、BT151可控硅：防反接电路的“智能开关”

BT151是一款中等功率的可控硅（SCR），采用TO-220封装，最大电流可达12A，正常工作电流约为8A。它的核心功能类似于一个“带记忆的开关”——一旦被触发导通，即使移除触发信号，仍会保持导通状态，直到电流中断。这种特性使其成为防反接电路的理想选择。

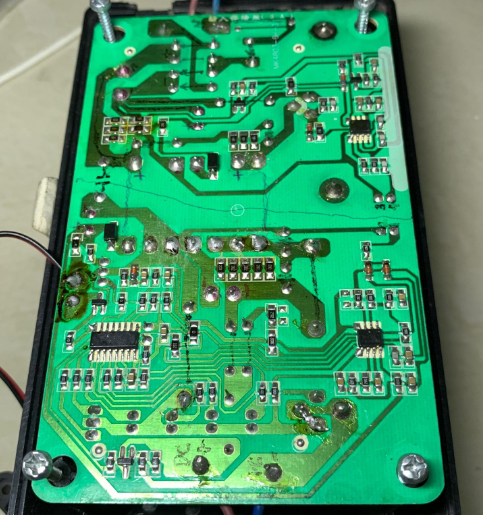

在电动车充电器中，BT151与三极管2N5401等元件协同工作，组成电池极性保护电路。简单来说，它的任务就是确保充电器只在电池极性正确连接时才能输出电流，否则自动“锁死”电路，避免因反接导致的短路或元件烧毁。

二、防反接电路的工作原理：一场精密的“身份验证”

防反接电路的工作流程可以类比为机场安检：只有当“乘客”（电池）出示正确的“证件”（极性）时，闸机（电路）才会放行。具体来说：

1. 电池未接或反接时：电路中的三极管2N5401因无触发信号而截止，BT151可控硅未被触发，充电器输出端处于断开状态，无电压输出。此时充电器可能绿灯亮、风扇转，但实际并未充电。

2. 电池正确连接时：2N5401导通，通过双向二极管DB3向BT151的门极发送触发信号，使其导通。此时电池负极与充电器滤波电容的负极连通，形成完整回路，充电正式开始。

这一设计巧妙利用了可控硅的“锁存”特性，既避免了传统二极管防反接方案的压降损耗，又提升了电路的可靠性。

三、电路图解析：从抽象到具象

典型的BT151防反接电路由以下核心元件构成（以充电器输出端为例）：

• BT151可控硅：主开关元件，阳极接充电器正极，阴极接电池正极，门极受控于触发电路。

• 2N5401三极管：极性检测“传感器”，基极通过电阻网络连接电池端，判断极性是否正确。

• DB3双向二极管：触发信号的“中转站”，确保BT151在合适电压下导通。

电路工作时，若电池正负极正确对接，2N5401导通产生的电流经DB3触发BT151，使其阳极与阴极连通，充电电流得以流通。反之，若反接，整个电路如同“断电的闸机”，彻底阻断电流。

四、常见故障排查：当“守门员”失灵时

在实际使用中，防反接电路可能出现以下问题：

1. 无输出电压：若充电器绿灯亮但无输出，可能是BT151损坏或触发电路故障。可用指针万用表Rx1档测试BT151：正常时应显示阳极与阴极间单向导通特性。

2. 误触发或持续导通：可能是DB3或2N5401失效，导致BT151无法正常关断。需检查触发回路元件是否击穿或老化。

值得注意的是，部分用户误以为短接可控硅可强制输出，这种做法可能损坏充电器或电池，务必避免。

五、设计优化与应用扩展

对于DIY爱好者，可通过以下方式优化防反接电路：

• 增加缓冲电路：在BT151两端并联RC网络，减少开关过程中的电压尖峰。

• 升级检测灵敏度：调整2N5401基极电阻值，适应不同电池类型的极性检测需求。

此外，BT151的12A高电流特性使其不仅适用于电动车充电器，还可用于工业设备的直流负载控制，如电机驱动或电源切换。

结语

BT151防反接电路虽小，却是电动车充电安全的重要屏障。理解其原理不仅能帮助用户快速排查故障，更能为电子爱好者提供电路设计的灵感。下次当充电器的绿灯亮起时，不妨想想这个默默工作的“电子守门员”——正是它的精准判断，守护着每一次充电的安全与高效。
