21v锂电池充电器电路图及原理

本文来源:充电管理ic 编辑:充电管理芯片 日期:2025-08-02 浏览:0
文章导读

21V锂电池充电器通过分层架构、精准调控、芯片选型与保护电路实现高效安全充电。

锂电池作为现代便携设备的“能量心脏”,其充电过程的安全性与效率至关重要。今天我们聚焦于21V锂电池充电器的电路图及工作原理,通过拆解核心组件、分析信号流向,带您读懂这张“电力蓝图”背后的科学逻辑。

一、基础架构:输入到输出的能量转换通道

一个典型的21V锂电池充电器包含两大核心模块——电源适配部分智能管控单元。前者如同家中的水塔管网,负责将交流电转化为稳定的直流电压;后者则像精密阀门系统,动态调节电流大小以确保电池健康。例如,在串联式设计中,多节电池组会共享同一组充放电回路,而独立保护机制又能避免单节过载风险。这种分层架构既保证了能量传输效率,又实现了多维度安全防护。

二、恒流阶段的精准调控机制

充电初期采用恒定电流模式是行业共识。以搜索结果中的方案为例,R35与D5构成的基准源电路如同水位标尺,将参考电压锁定在0.6V这个关键阈值。此时R32和R*1组成的分压网络扮演着“比例尺”角色,把设定好的电流值转换为电信号传递给U4比较器。当采样电阻R26检测到实际电流达到目标值时,其产生的压降会触发比较器的反向输入端(2脚),形成闭环反馈回路。这个过程恰似水库放水时的水闸控制——水流速度(电流)一旦超标,立即收紧闸门维持平衡。

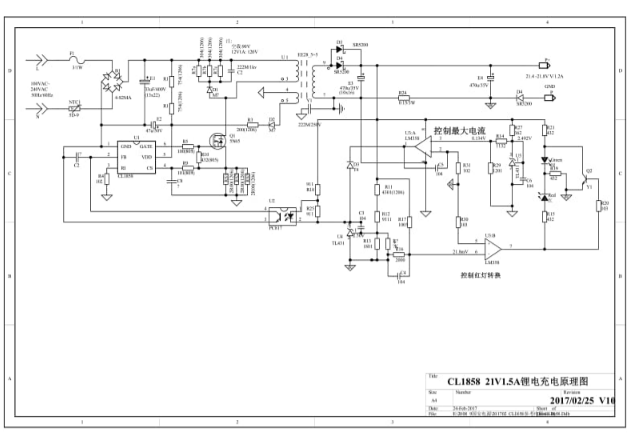

21v锂电池充电器电路图及原理

三、芯片选型的策略考量

主控芯片的选择直接决定系统性能上限。根据用户调研需求,CW1051DS/1053系列常被用于大艺或牧田款保护板设计,这类单片机具备高速运算能力和丰富外设接口,可同时处理电压监测、温度补偿等多重任务。与之搭档的9435/4435充电管理ic则专注执行PWM调功指令,两者协同工作如同交响乐团的指挥与乐手,既各司其职又默契配合。值得注意的是,不同厂商方案中还会融入过压锁存、短路保护等附加功能,形成差异化的技术壁垒。

四、保护电路的双重保险设计

现代充电器必须构建多层次防护网。参考两节锂电池系统的成熟实践,A类电路(如PW7052芯片)实时监控电池组的总电压与总电流,相当于安装全局监控系统;B类电路(PW4284芯片)则针对单节电池进行精细化管理,防止局部过热引发热失控。双重保护机制下,即便某一环节出现异常波动,也能迅速切断能量供给通道。这种冗余设计理念,就像给电路穿上防弹衣,最大限度降低安全隐患。

五、实际应用中的参数适配技巧

理论计算与工程实践之间存在微妙差异。例如,在搭建原型机时发现,单纯依赖数据手册推荐的电阻阻值可能导致温漂现象——环境温度变化会使实际工作点偏移预期范围。此时需要引入温度系数更低的金属膜电阻,并配合软件补偿算法实现动态校准。此外,PCB布局时的走线长度、铜箔厚度都会影响高频噪声抑制效果,这些细节处理往往决定了产品的最终可靠性。

从原理图到实物产品,每一次电路跃迁都是工程师对物理规律的深刻理解与创造性运用。掌握21V锂电池充电器的设计精髓,不仅能提升设备续航能力,更能为新能源领域的技术创新提供扎实基础。当我们透过示波器的荧光屏观察电流波形时,看到的不仅是跳动的数字,更是人类驾驭电能的智慧之光。
