在电子设备日益普及的今天，锂电池作为重要的能源组件，其充电管理显得尤为重要。4056充电芯片，作为锂电池充电领域的佼佼者，以其高效、稳定、安全的特性，赢得了广大电子爱好者和专业人士的青睐。本文将深入探讨4056充电芯片的电路图，揭示其背后的工作原理与设计智慧。

一、4056充电芯片概述

4056充电芯片，通常指的是TP4056或类似型号的单节锂电池恒定电流/恒定电压线性充电管理芯片。这类芯片专为单节锂离子电池设计，能够提供高效的充电解决方案。它们不仅具备防倒充电路，减少了外部元件的需求，还通过软启动电路有效减小了充电初期的涌入电流，保护了电池和充电器的安全。

二、4056充电芯片的核心特性

1. 高效充电管理：4056芯片能够自动检测输入电压和电池状态，当输入电压高于电池电压且满足充电条件时，自动开始充电过程。充电过程中，芯片会先以恒定电流（CC）模式快速充电，当电池电压接近满电电压时，自动切换到恒定电压（CV）模式，以保护电池免受过充损害。

2. 智能电流控制：充电电流的大小可以通过外接电阻在PROG引脚上进行设置，用户可以根据电池容量和充电需求灵活调整。这种设计使得4056芯片能够适应不同规格的锂电池，提高了其通用性。

3. 温度监测与保护：为了确保充电过程的安全性，4056芯片集成了电池温度检测功能。通过连接电池内部的NTC热敏电阻，芯片能够实时监测电池温度，并在温度异常时采取相应的保护措施，如降低充电电流或停止充电，以防止电池过热或损坏。

4.

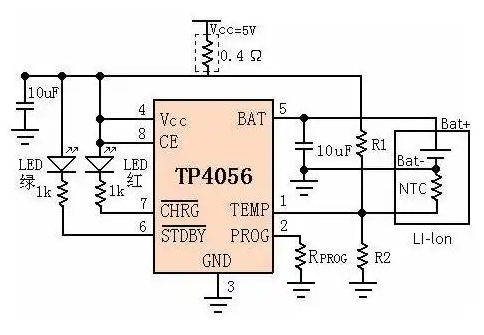

三、4056充电芯片电路图解析

4056充电芯片的电路图相对简洁，但包含了多个关键部分。以下是对其主要组成部分的解析：

1. 输入部分：包括电源输入（VCC）、地（GND）以及使能端（CE）。当CE端接高电平时，芯片被激活并开始工作。电源输入通常为5V直流电，来自USB接口或其他电源适配器。

2. 充电控制部分：这是芯片的核心部分，负责控制充电过程。它根据输入电压和电池状态，自动调整充电电流和模式。在CC模式下，芯片提供恒定的充电电流；在CV模式下，则保持电池电压恒定。

3. 电流检测部分：通过外接电阻在PROG引脚上设置充电电流。芯片内部会根据该电阻的值计算出相应的充电电流，并通过内部电路实现精确控制。

4. 温度检测部分：TEMP引脚连接到电池内部的NTC热敏电阻，用于实时监测电池温度。当温度异常时，芯片会采取相应的保护措施。

5. 输出部分：包括电池正极（BAT+）和负极（BAT-）引脚。充电时，电流从BAT+流向电池正极，经过电池内部后从电池负极流出，再回到芯片的BAT-引脚，形成完整的充电回路。

四、4056充电芯片的应用场景

4056充电芯片因其高效、稳定、安全的特性，广泛应用于各种需要单节锂电池充电的设备中。例如，智能手机、平板电脑、蓝牙耳机、电动牙刷等便携式电子设备，以及无人机、电动玩具等需要锂电池供电的电子产品。此外，4056芯片还常用于DIY电子制作中，为爱好者提供了便捷的充电解决方案。

五、使用4056充电芯片的注意事项

1. 正确连接电路：在使用4056芯片时，务必按照数据手册中的电路图正确连接各个引脚。特别是电源输入、电池连接以及温度检测部分，必须确保连接正确无误。

2. 合理设置充电电流：根据电池容量和充电需求，合理设置PROG引脚上的外接电阻值，以获得合适的充电电流。过大的充电电流可能导致电池过热或损坏，而过小的充电电流则可能延长充电时间。

3. 注意散热问题：在充电过程中，芯片和电池都会产生一定的热量。因此，在设计电路时需要考虑散热问题，确保芯片和电池在正常工作温度范围内运行。可以通过增加散热片、优化布局等方式提高散热效果。

4. 定期检查和维护：为了确保充电过程的安全性和稳定性，建议定期检查电路连接是否牢固、元件是否损坏以及电池状态是否良好。如发现异常情况应及时处理或更换相关元件。

4056充电芯片以其高效、稳定、安全的特性在锂电池充电领域占据了重要地位。通过深入了解其电路图和工作原理，我们可以更好地应用这一芯片为电子设备提供可靠的充电解决方案。无论是专业工程师还是电子爱好者，都可以从中受益并创造出更多有趣且实用的电子产品。
