在当今科技飞速发展的时代，锂电池的应用愈发广泛，从我们日常使用的手机、充电宝，到各类电子设备乃至交通工具，都离不开锂电池的身影。而要让锂电池安全、高效地充电，正确接法的锂电池充电板则起着至关重要的作用。它就像是锂电池的“能量管家”，确保电流恰到好处地流入电池，为设备续航提供有力保障。

一、基础连接步骤与原理

1. 连接电源与充电板：一般需要将5V手机充电器的输出通过充电线与USB插口连接，这一步就如同为整个充电系统引入“水源”，为后续充电做好准备。以常见的手机充电场景为例，当我们把充电器插上插座并连上充电线，就相当于打开了“水流”的源头，电能开始沿着线路流动。

2. 连接锂电池与充电板：把锂电池的正负极分别与充电板上对应的BAT＋和BAT－端连接。这里可以类比为将水管与水箱正确对接，正负极的准确连接才能让电流顺利地“流进”锂电池这个“水箱”中。值得注意的是，由于TC4056的充电输出端⑤脚内部为PMOS场效应管输出级，所以在使用时不需要再添加防倒流二极管。这就好比在管道中已经有了一个特殊的单向阀门，即便在没有5V充电电压时，即使锂电池与TC4056的⑤脚连接，也不会有电流倒流入IC内部，有效防止了电流的“逆流”情况发生。

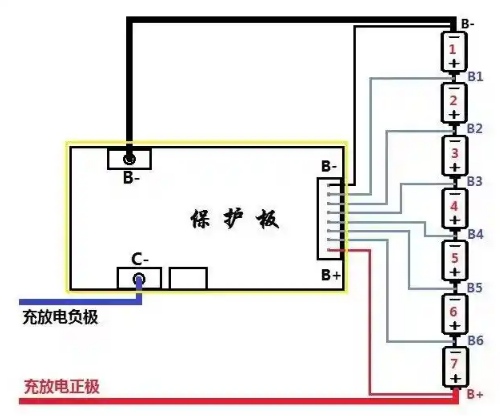

二、涉及保护板的连接要点

1. 前期准备工作：应先确保排线未插入保护板。这一步骤类似于搭建房屋前先清理场地，为后续准确连接创造良好条件。

2. 电池串联连接：从细黑线开始依次连接每串电池正极至最后一串B+，并且要测量电压无误后再进行下一步操作。这如同搭建积木，每一块积木（电池）都要准确无误地拼接在一起，而且要检查整体结构（电压）是否稳固合理，才能继续后续工程。

3. 连接总负极与放电负极：将B-线（蓝色粗线）接到电池总负极，P-线（黑色粗线）接到放电负极。保护板作为电池安全的核心部件，其连接的准确性至关重要。它就像电池的“守护卫士”，正确连接后能够确保电池在充电和放电过程中的安全，避免电池因过充、过放等情况而受损。

4.


三、特殊情况及注意事项

1. 充电宝主板损坏时单独使用锂电池：当充电宝的主板坏掉时，如果需要单独使用内部的锂电池，可添加一个4.2V的锂电池充电板，就能使用5V手机充电器给锂电池充电。这就好比一辆汽车发动机坏了，但我们可以借助外部辅助设备让车载电池重新获得电力，继续发挥其储能作用。

2. 充电过程中的过充防护：在充电过程中，当单体电池的电压超过4.35V时，专用集成电路DW01的OC脚会输出信号使充电控制MOSFET关断，锂电池立即停止充电，从而防止锂电池因过充电而损坏。这类似于给电池安装了一个小小的“警报器”，一旦电压超标，就会及时切断“电流通道”，保护电池不被过度“灌输”电量而影响寿命。

3. 日常充电顺序规范：充电时要先接好电池，再接通电源。充满电后，先拔掉电源，再断开电池和充电器。这就好比给浴缸放水，要先打开浴缸的塞子（接好电池），再打开水龙头（接通电源），放水完毕后要先关水龙头（拔掉电源），再拿开塞子（断开电池和充电器）。连接电池与车时，应保持钥匙门关闭，防止意外通电造成危险。

四、不同场景下的应用差异

在一些对功率要求极高的场景，如航模和植保无人机领域，由于需要超高的功率，这类电池的保护通常是通过低电量报警的方式来实现，而非像普通锂电池那样搭配常规的保护板。这就好比在特殊的战场上，常规的防护装备可能无法满足需求，需要采用更适合特殊环境的独特“防护策略”，以确保电池在高负荷运行下依然能够安全稳定地工作。

正确掌握锂电池充电板的接法，不仅能让锂电池更好地为我们服务，延长其使用寿命，还能确保使用过程中的安全。希望大家在使用锂电池及相关设备时，都能重视充电板的接法，让电能的传递更加顺畅、安全。
