你的手机插上充电器后毫无反应，充电宝指示灯闪烁却充不进电，或是笔记本电脑电池电量纹丝不动...这些令人抓狂的充电故障背后，**罪魁祸首很可能就是那块不起眼却至关重要的芯片——充电管理芯片（Charger IC）**。它如同设备的“充电心脏”，负责智能调控电流电压，守护电池安全。想知道如何精准判断这颗“心脏”是否健康？掌握以下实用检测方法，让你从束手无策变身故障排查能手！

**一、理解核心：充电管理芯片的作用与常见故障**

充电管理芯片远非简单的电流开关。它的核心任务包括：

* **适配器识别与输入限流：** 智能识别充电器类型（5V/9V/12V等），设定安全输入电流上限。

* **电池状态监测：** 实时监控电池电压、温度及健康状况（SoC/SoH）。

* **多阶段智能充电：** 精确执行预充（涓流）、恒流（快充）、恒压、涓流维持（满电）等流程。

* **多重安全防护：** 严防过压、过流、过温、短路，保护电池和设备安全。

* **路径管理：** 协调适配器供电、电池充电及系统用电三者关系。

当这颗“心脏”出问题时，症状往往非常明显：

* **设备完全无法充电**

* **充电速度异常缓慢**

* **充电时断时续，接触不良（排除接口问题后）**

* **设备异常发热，甚至发烫**

* **电池电量显示不准或跳变**

* **设备插充电器后无法开机（仅靠电池能开机）**

**二、断电静态检测：基础排查第一步（安全！）**

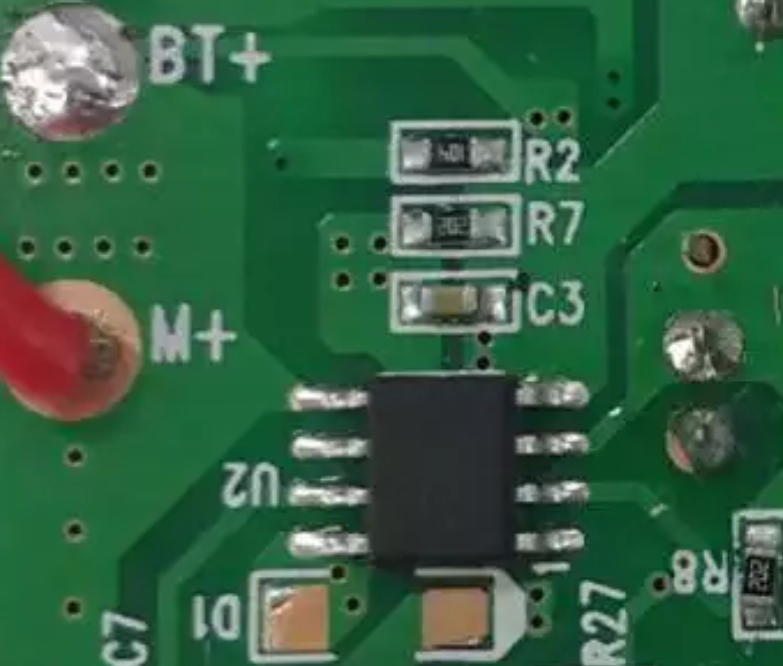

* **1. 视觉与嗅觉检查：** 首先，在断电状态下，用放大镜仔细观察芯片及其周边。寻找**焦黄痕迹、鼓起、裂纹、烧穿孔洞或溢锡**。若有**焦糊异味**，则芯片或外围元件烧毁的可能性极高。

* **2. 关键引脚对地阻抗测量：**

* 使用数字万用表二极管档（或电阻档）。

* **红表笔接地（GND），黑表笔依次测量芯片关键引脚（如VIN输入、VBAT输出、SW开关节点、PMID系统供电等）。**

* **正常情况：** 应显示一定阻值（非0，非无穷大∞）。各引脚阻值通常不同。

* **异常判断：**

* **阻值接近0欧姆：** 严重警告！引脚对地短路，芯片内部或外围元件（如滤波电容）极可能击穿损坏。

* **阻值无穷大（OL）：** 可能是引脚虚焊开路，但也需结合电路分析（部分引脚内部结构可能导致无穷大）。

* **对比法：** 如条件允许，测量同型号好板相同引脚阻值作参考，差异过大需警惕。

* **3. 二极管压降（正向导通值）测量：**

* 调至万用表二极管档。

* **黑表笔接地（GND），红表笔测量VIN、VBAT等引脚。**

* **正常情况：** 会显示一个二极管正向压降值（如0.3V-0.7V，具体看芯片内部结构）。

* **异常判断：** 若显示**极其低的值（接近0）或超高的值（如2V以上甚至OL）**，都强烈提示芯片内部相关MOS管或保护结构损坏。**这招是静态检测中最有效、最常用的手段之一。**

**三、通电动态检测：锁定工作状态（谨慎操作！）**

在做好防静电、确保无短路风险后，给设备接入稳定电源（充电器或可调电源），开机或触发充电状态。

* **1. 核心电压检测（重中之重！）：**

* 万用表调至直流电压档（DCV）。

* **测量输入电压（VIN）：** 黑表笔接地，红表笔点测芯片VIN引脚。**电压值应接近你使用的适配器电压（如5V, 9V, 12V等）且稳定。若为0或极低——检查前端保险、电感、接口。**

* **测量电池输出电压（VBAT）：** 同上，测量VBAT引脚。**这是关键！充电时，此电压应稳步上升，最终接近电池的满电电压（如4.2V, 4.35V, 4.4V等锂电）。若无电压输出，或电压远低于电池当前电压且不上升——芯片未工作或损坏！**

* **测量系统供电电压（PMID/SYS）：** 部分芯片会输出系统工作电压。检测其是否正常（符合规格书或电路设计值）。

* **2. 开关节点波形观察（高阶诊断）：**

* 使用示波器，探头接地，另一探头点测芯片的SW或LX引脚（连接电感和续流二极管）。

* **正常情况：** 应看到清晰的PWM方波信号（频率由芯片决定）。波形幅度、频率、占空比随充电阶段变化。

* **异常判断：** **无波形（直流电平）、波形杂乱、幅度不足**都提示芯片内部驱动器或控制逻辑故障，或外围元件（电感、电容、二极管）损坏。

* **3. 电流检测：**

* 串入电流表或在检流电阻（若有）两端测量电压推算。

* **观察充电电流：** 是否符合设备/电池的标称值？是否经历了预充小电流->恒流大电流->恒压电流逐渐减小的过程？

* **异常判断：** **电流为0、电流异常小（涓流充不满）、电流异常大（可能芯片失控）**都是问题征兆。

* **4. 温度监测：**

* 手指轻触（小心烫）或使用红外测温枪。

* **正常情况：** 微温属正常（能量转换效率非100%）。

* **异常判断：** **短时间内急剧升温甚至烫手（无法触摸）——严重警告！**通常是芯片内部短路或严重过载，必须立即断电！

**四、辅助检测手段**

* **外围元件排查：** 芯片损坏常伴随外围元件（尤其是输入/输出滤波电容、功率电感、检流电阻、肖特基二极管）损坏。务必仔细检查这些元件有无短路、开路、阻值/容值异常。

* **热成像应用：** 用热像仪观察通电后整个电源区域，**异常高温点往往是故障源（芯片或周边元件）。**

* **编程器/通讯检测（适用于智能芯片）：** 部分高端芯片支持I2C/SMBus通讯。通过专用工具或连接主板，尝试读取芯片寄存器状态、错误标志（Flag）、充电状态等信息，能获取更精确的诊断结果。

**关键提示与安全准则：**

* **静电防护（ESD）：** 操作前务必佩戴防静电手环或触摸接地金属释放静电，避免因静电导致芯片二次损坏。

* **断电操作：** 焊接、拆卸或测量对地阻抗前，必须确保设备完全断电并断开电池！

* **精准点位：** 使用尖细表笔或飞线，确保测量点准确，避免误触相邻引脚造成短路。显微镜或放大镜辅助更佳
