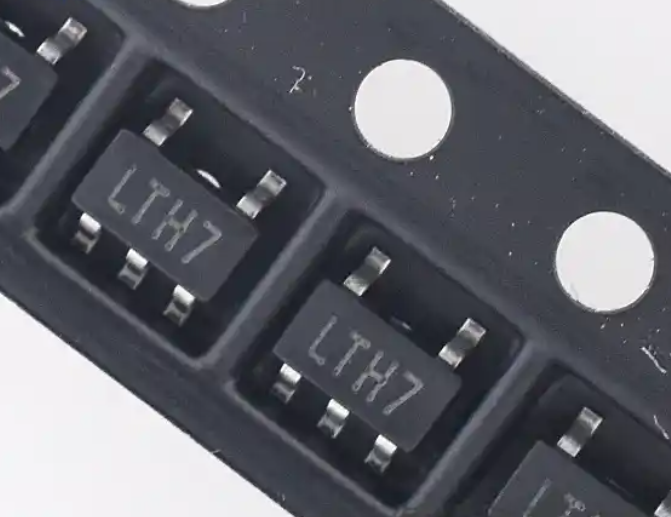

在智能手机电量告急时按下快充键，或是在电动自行车充电桩前扫码启动电源——这些场景背后，都藏着一颗不起眼却至关重要的“能源指挥官”：**充电管理芯片**。它如同设备的“隐形管家”，在毫厘之间平衡电压、调控电流，同时默默守护着电池安全。随着快充技术普及与电池容量升级，这颗芯片的价值早已超越了简单的充放电控制，成为现代电子设备高效运转的核心保障。

---

### 一、充电管理芯片的**基础使命**

充电管理芯片的核心任务是**协调电能输入与电池需求**。无论是手机、笔记本电脑，还是无人机、新能源汽车，其电池组的充电过程都需遵循严格的物理规律：从涓流预充、恒流快充到恒压补足，每个阶段都需要精准控制。传统充电方式依赖简单电路，容易导致过充、过热甚至爆炸，而充电管理芯片通过内置的**智能算法**，实时监测电池电压、温度和内阻，动态调整充电策略。

以智能手机为例，当用户使用30W快充时，芯片会先与充电器“握手”确认协议，随后分阶段调节电流。当电池容量达到80%后，自动切换为涓流模式，既能缩短充电时间，又可延长电池寿命。这种“察言观色”的能力，正是充电管理芯片区别于普通电源模块的**技术分水岭**。

---

### 二、**安全防护：超越充电的隐形防线**

2016年某品牌手机因电池缺陷引发的安全事故，让行业深刻认识到：**充电安全绝非小事**。充电管理芯片在此场景中扮演着“安全哨兵”的角色。其内置的**多重保护机制**包括：

- **过压/欠压保护**：当输入电压异常时，立即切断电路；

- **温度监控**：通过热敏电阻实时反馈温度，触发降速或暂停充电；

- **反向电流阻断**：防止设备断电时电池向充电器反向放电；

- **短路保护**：在毫秒级时间内响应异常短路。

在新能源汽车领域，这项技术更被提升至新高度。例如，特斯拉的BMS（电池管理系统）通过多颗充电管理芯片协同工作，确保数千节电芯的电压差控制在2%以内。这种精密管理，直接决定了电动车的续航里程与电池组寿命。

### 三、**效率革命：快充时代的幕后推手**

“充电5分钟，通话2小时”——这句经典广告语背后，是充电管理芯片对**能量转换效率**的极致追求。传统5V/1A充电方案的能量损耗高达20%，而如今主流PD快充协议下，芯片通过**高频开关技术**与**同步整流设计**，将损耗压缩至5%以下。

以某品牌120W氮化镓快充为例，其充电管理芯片采用**多级降压架构**，将高压直流电逐级分解为适合电池吸收的低压脉冲。与此同时，芯片还需智能分配无线充电线圈的供电优先级。这种复杂调度能力，让设备在高速充电时仍能保持低温运行。

---

### 四、**跨界应用：从消费电子到万物互联**

随着物联网设备爆发式增长，充电管理芯片的应用场景早已突破传统边界：

- **TWS耳机**：硬币大小的空间内，芯片需支持无线充电与低功耗待机；

- **智能手表**：利用太阳能或体温发电时，芯片需处理不稳定输入能源；

- **工业传感器**：在-40℃至85℃极端环境下，芯片仍要保证稳定输出。

更值得关注的是**能量收集（Energy Harvesting）**技术的兴起。例如，某些环境监测设备通过微型光伏板收集光能，充电管理芯片需将0.1mW级别的微弱电能高效存储。这种“锱铢必较”的设计思维，正在重新定义低功耗设备的可能性。

---

### 五、**未来趋势：智能化与集成化并行**

当前，充电管理芯片正朝着两个方向进化：

1. **AI算法融合**：通过机器学习预测用户充电习惯，动态优化充电曲线。某实验室已研发出可根据电池老化程度自动调整策略的自适应芯片；

2. **SoC集成**：将充电模块、电量计、保护电路整合至单颗芯片，减少PCB占用空间。苹果M系列芯片已率先实现这一设计。

与此同时，**宽禁带半导体材料**（如氮化镓、碳化硅）的普及，让芯片可在更高频率下工作，进一步缩小体积。业内预测，到2026年，支持200W以上快充的芯片成本将下降至目前的1/3，推动超快充技术向千元机市场渗透。

从确保基础安全到赋能技术革新，充电管理芯片的价值链仍在持续延伸。它不仅是电子设备的“能源守门人”，更是智能化时代不可或缺的底层基石。
