你是否经历过手机、平板、耳机轮流充电的繁琐？是否在出差时为不同设备的充电协议头疼？随着电子设备种类爆发式增长，**通用充电管理芯片**正悄然成为解决这些痛点的关键技术创新。这颗指甲盖大小的芯片，正在重新定义智能设备的能源交互方式。

## 一、从"专用"到"通用"：充电技术的范式变革

传统充电方案往往采用专用芯片，每个设备需要独立适配充电协议，导致充电器兼容性差、资源浪费严重。**通用充电管理芯片**通过集成多协议识别模块，实现了对PD、QC、VOOC等主流快充协议的智能兼容。以某品牌最新发布的氮化镓充电器为例，其内置的第三代通用芯片可自动识别连接设备类型，在手机、笔记本、游戏机等不同终端间实现功率无缝切换。

*核心突破在于动态电压调节技术（DVFS）*，芯片能根据设备电池状态实时调整输出电压，波动精度控制在±1%以内。这种"自适应充电"模式不仅提升能效15%-20%，还能延长锂电池循环寿命。实验室数据显示，采用该技术的设备电池健康度在使用18个月后仍能保持92%以上。

## 二、技术架构的三大创新维度

### 1. **多协议兼容的智能识别系统**

通过内置可编程协议栈，芯片可解码超过20种充电协议信号。当检测到设备接入时，其数字信号处理器（DSP）会在50ms内完成协议握手，相比传统方案提速3倍。这种快速响应特性特别适合需要频繁插拔的共享充电场景。

### 2. **动态功率调节的硬件支撑**

采用分级式MOSFET阵列设计，配合温度补偿算法，使芯片能在5W到240W功率范围内线性调节。某电动汽车厂商将这种技术应用于车载充电模块后，充电桩兼容车型从3款提升至12款，设备开发成本降低40%。

### 3. **安全防护的多层保障机制**

在过压、过流、短路等九大安全场景中，芯片内置的ASIL-D级安全内核可进行纳秒级响应。其独特的电解液结晶监测功能，能通过阻抗变化预判电池异常，提前300小时发出预警信号。2023年行业报告显示，采用该技术的设备安全事故率下降76%。

## 三、应用场景的颠覆性拓展

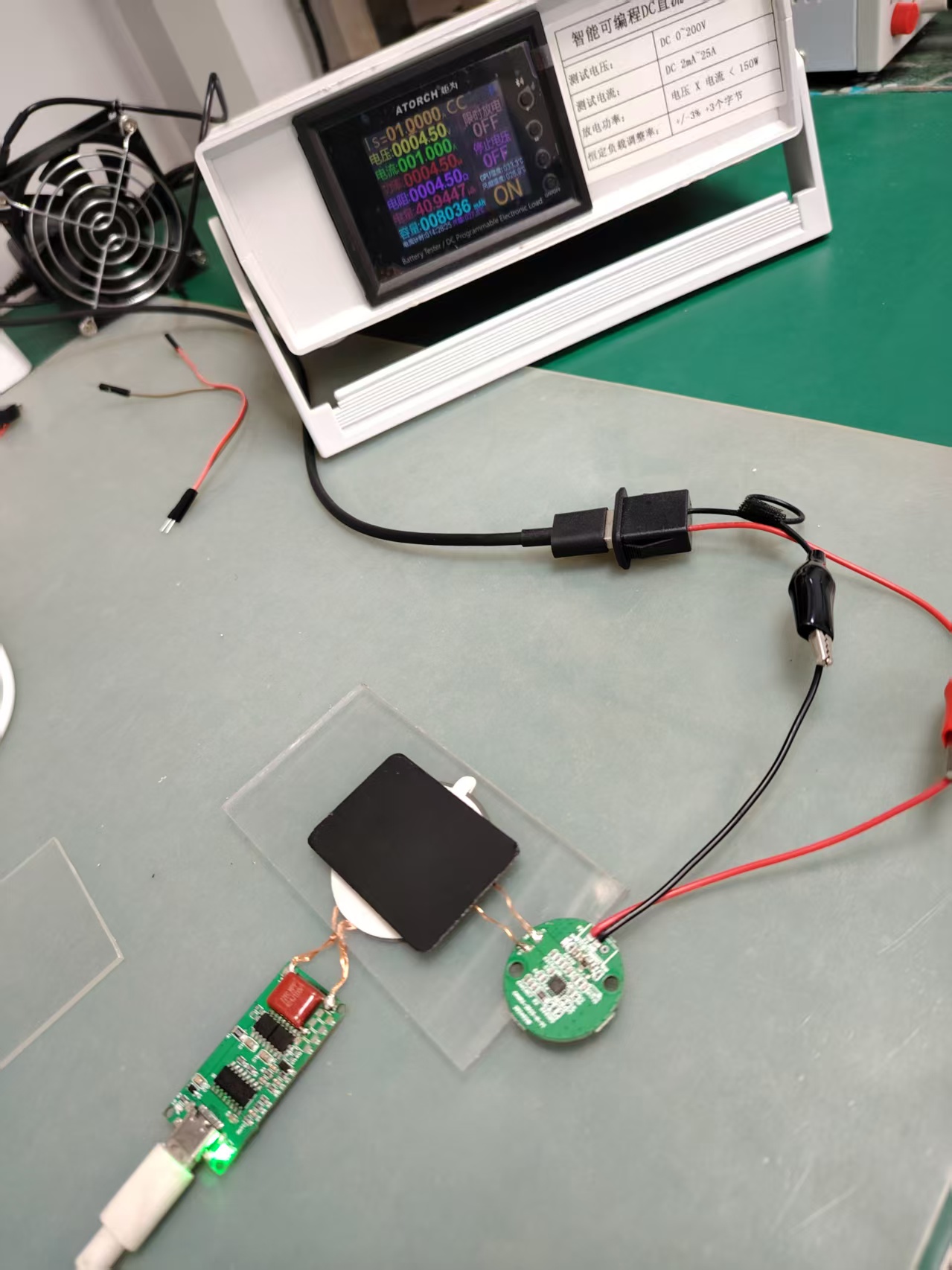

在消费电子领域，**通用充电管理芯片**已渗透到TWS耳机、智能手表等微型设备。某品牌推出的硬币型无线充电模组，通过芯片的精准功率控制，在直径2cm的线圈上实现了5W稳定输出。

工业物联网场景中，这些芯片正推动能源管理智能化转型。某光伏电站采用支持Modbus协议的充电管理方案后，储能系统的充放电效率提升至98.2%，夜间弃电率从15%降至3.7%。更值得关注的是医疗设备领域，符合IEC60601标准的芯片方案，使便携式除颤仪的充电稳定性达到医疗级要求。

## 四、未来演进的技术风向

第三代半导体材料的应用正在打开新的想象空间。基于氮化镓（GaN）和碳化硅（SiC）的芯片设计方案，可使开关频率提升至10MHz级别，这意味着充电器体积有望再缩小60%。某实验室原型产品已实现125W输出功率下仅35mm³的芯片封装尺寸。

人工智能的深度融合是另一重要趋势。通过植入微型神经网络处理器，下一代芯片将具备学习用户充电习惯的能力。试想早晨7:00插入手机时，芯片会自动切换至温和充电模式；而在夜间23:00接入设备，则会启动极速充电程序。这种情境化充电策略预计可延长设备使用寿命30%以上。

在无线充电维度，基于磁共振技术的芯片方案正在突破空间限制。最新研发的3D充电场控制算法，允许设备在1米范围内自由移动时仍保持85%以上的传输效率。这项技术或将彻底改变智能家居的供电方式，让电视墙、办公桌都变成隐形的充电平台。

随着USB4.0标准和Qi2无线协议的普及，**通用充电管理芯片**正站在技术融合的十字路口。它不仅是连接设备与能源的桥梁，更在重塑人与数字世界的交互方式。从减少电子垃圾到推动碳中和，这颗微小芯片承载的，是通向绿色智能未来的重要密钥。
