在当今科技飞速发展的时代，锂电池凭借其高能量密度、长循环寿命等优势，广泛应用于各类电子设备。而12V锂电池作为常见的电源规格，其充电保护电路的设计至关重要。今天，让我们一起深入探究12V锂电池充电保护电路原理图的奥秘。

**一、为何需要充电保护电路**

锂电池虽然性能优越，但也有其脆弱的一面。过充、过放以及过流等情况都可能对电池造成不可逆的损害，甚至引发安全问题。例如，过度充电可能导致电池发热、鼓包，而过度放电则会使电池容量急剧下降，缩短使用寿命。因此，12V锂电池充电保护电路犹如一位忠诚的卫士，时刻守护着电池的安全与健康。

**二、原理图的核心组件**

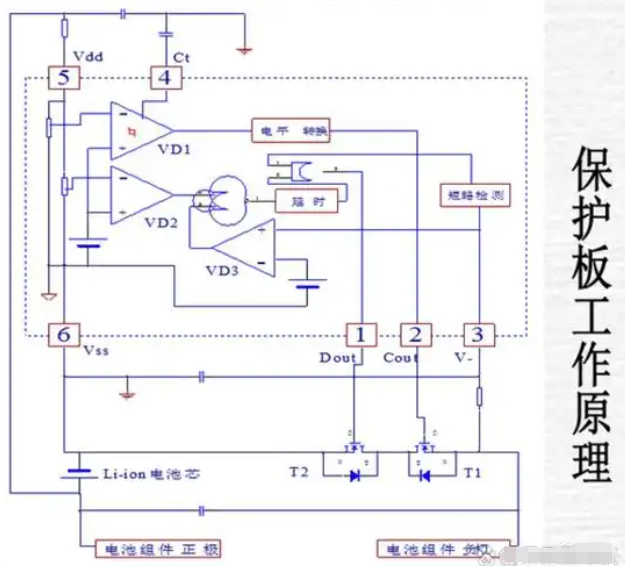

1. **充电管理芯片**：这是整个电路的核心部件，它犹如一个聪明的“管家”，负责监控电池的充电状态。当连接充电器时，它能精准判断电池的电压、电流情况，控制充电过程。以常见的DW01芯片为例，它能根据电池的实际需求，调整充电电流和电压，确保电池在安全、高效的状态下充电。

2. **MOS管**：在电路中，MOS管扮演着“开关”的角色。它接收充电管理芯片的指令，控制电流的通断。例如，当电池充满时，充电管理芯片会发出信号，让MOS管断开，阻止充电器继续向电池充电，从而实现过充保护。

3. **电阻与电容**：这些看似不起眼的元件，却在电路中发挥着不可或缺的作用。电阻用于限制电流、分压等，电容则起到滤波、稳压的作用。它们与核心组件紧密配合，共同维持电路的稳定运行。比如，在电池充电过程中，电容能够平滑充电电流，减少波动，提高充电效率。

**三、电路的工作原理**

当12V锂电池接入充电器时，充电管理芯片首先会对电池电压进行检测。如果电池电压低于设定的阈值，芯片会控制MOS管导通，充电器开始为电池充电。随着充电的进行，电池电压逐渐上升，当接近充满状态时，芯片会减小充电电流，进入涓流充电阶段，确保电池充满且不过充。

同时，电路还具备过流保护功能。若充电过程中出现电流异常增大的情况，如电池短路或充电器故障，充电管理芯片会立即感知到，并迅速关闭MOS管，切断充电回路，防止电池因过流而损坏。

在放电过程中，保护电路同样发挥着重要作用。当电池电压下降到一定程度时，电路会自动停止放电，避免电池过放。这一过程通过精确的电压检测和控制实现，确保电池始终在安全的电压范围内工作。

**四、实际应用与注意事项**

12V锂电池充电保护电路广泛应用于电动自行车、储能设备、小型UPS等领域。在实际使用中，我们需要选择合适的充电保护电路元件，确保其参数与电池匹配。同时，要注意电路的布局和焊接质量，避免因接触不良等问题导致电路故障。

此外，定期检查和维护充电保护电路也是必不可少的。随着使用时间的增长，元件可能会出现老化、损坏等情况，及时更换元件能保证电路的正常工作，延长电池的使用寿命。

总之，12V锂电池充电保护电路原理图蕴含着丰富的电子技术知识。了解其原理和构成，不仅能让我们更好地使用锂电池，还能为相关电子设备的设计和维护提供有力支持。
